| Номер в госреестре | 67544-17 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | AV04 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь виброскорости AV04 (далее - датчик) предназначен для измерений виброскорости в диагностических системах и при лабораторных исследованиях.
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующей виброскорости.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, встроенный усилитель и интегратор, преобразующий сигнал виброускорения в виброскорость. Электрическая изоляция чувствительного элемента и встроенного усилителя от корпуса исключает влияние электромагнитных полей и контурных токов. Крепление датчика к объекту контроля осуществляется винтами из комплекта поставки. Материал корпуса -нержавеющая сталь. Датчик выпускается в двух модификациях AV04 и AV04-01, отличающихся степенью защиты от внешних воздействий.

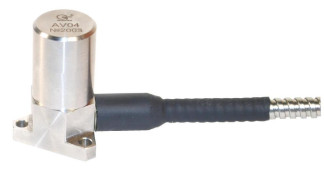

Внешний вид датчика представлен на рисунке 1.
Место нанесения знака
утверждения типа
Рисунок 1 - Внешний вид датчика AV04 Пломбирование преобразователей виброскорости AV04 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Максимальное значение амплитуды измеряемой датчиком виброскорости, мм/с, не менее | 500 |
| Рабочий диапазон частот измеряемой датчиком виброскорости, Г ц | от 2 до 3000 |
| Номинальное значение коэффициента преобразования датчика на базовой частоте 80 Гц, мВ/(мм-с-1) | 4,4 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±10 |
| Пределы допускаемой основной относительной погрешности датчика при измерении виброскорости, % - в диапазоне частот от 2 до 3000 Гц - в диапазоне частот от 5 до 2000 Гц | ±38 ±15 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, дБ: - в диапазоне частот от 2 до 3000 Гц - в диапазоне частот от 5 до 2000 Гц | ±2,5; ±1,0 |
| Нелинейность амплитудной характеристики в диапазоне от 0,1 мм/с до максимального, % | ±4 |
| Коэффициент влияния температуры окружающего воздуха в диапазоне от минус 50 до плюс 125 °С, %/°С | ±0,1 |
Таблица 2 - Основные технические характеристики
| Полярность выходного сигнала датчика | положительная |
| Электрическое сопротивление изоляции между корпусом датчика и соединенными вместе сигнальными выводами , МОм, не менее | 500 |
| Степень защиты датчика от внешних воздействий: - для исполнения AV04 - для исполнения AV04-01 | IP65 IP68 |
| Масса датчика без кабеля, кг, не более | 0,095 |
| Габаритные размеры датчика, мм, не более: - диаметр - высота | 38 49 |
| Рабочие условия эксплуатации датчика: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % - переменное магнитное поле частотой 50 Гц с напряженностью, А/м | от -50 до +125 до 98 до 400 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
наносится на боковую поверхность корпуса с помощью лазерной маркировки, на заглавный лист паспорта АБКЖ.433648.004ПС и руководства по эксплуатации АБКЖ.433648.004РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Преобразователь виброскорости АV04 | АБКЖ.433648.004 | 1 |
| Преобразователь виброскорости АV04. Паспорт | АБКЖ.433648.004ПС | 1 |
| Винт крепежный М4* 14 | 3 | |
| Преобразователь виброскорости AV04. Руководство по эксплуатации | АБКЖ.433648.004РЭ | одно на партию |
| Преобразователь виброскорости AV04. Методика поверки | А3009.0180.МП-17 |
осуществляется по документу А3009.0180.МП-17 «Преобразователи виброскорости AV04. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 01.03.2017 г.
Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012 в составе: поверочная виброустановка DVС-500 (диапазон частот от 2 до 3000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.
АБКЖ.433648.004ТУ Преобразователь виброскорости АV04. Технические условия.
