| Номер в госреестре | 67547-17 |
| Наименование СИ | GNSS-приемники спутниковые геодезические многочастотные |
| Обозначение типа СИ | СИГМА-3N |
| Изготовитель | ООО "Джавад Джи Эн Эс Эс", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
GNSS-приемники спутниковые геодезические многочастотные СИГМА-BN (далее -приемники) предназначены для измерений координат и геодезического определения относительного местоположения объектов.
Принцип действия приемников основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном варианте с приемопередающим УВЧ-радиомодемом и/или GSM-модемом.
На верхней панели приемников находятся два светоиндикатора: «Статус» - показывает число отслеживаемых спутников, «Запись» - отображает статус записи данных и загорается каждый раз, когда происходит запись данных в файл; две функциональные кнопки: кнопка Вкл/Выкл - для включения/выключения приемника и кнопка FN - для включения/остановки записи данных.
На передней панели приемников расположены интерфейсные порты и антенные разъемы:
- пятиштырьковый разъем для подключения внешнего источника питания;
- два Serial разъема для установления связи приемника с внешними устройствами;
- USB - разъем для высокоскоростного обмена данными и установки связи между приемником и внешним устройством;
- Enternet - разъем для подключения приемника к местной сети;
- разъем TNC для подключения внешней спутниковой геодезической антенны;
- маркер событий и 1PPS.
На задней панели приемника расположены: разъем для GSM-антенны, маркер событий и дверца SIM-карты.
Корпус приемников, состоящий из металла, обеспечивает защиту от внешних воздействий.
Приемники обладают следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS, Galileo, Beidou, QZSS;
- использование технологий подавления многолучевости;
- использование технологий подавления внутриполосных помех.

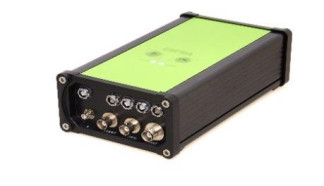

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
а - место нанесения наклейки со знаком утверждения типа (нижняя панель)
Рисунок 2 - Внешний вид приемника со стороны нижней панели
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «СИГМА-SN firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «J-FIELD RU EDITION», «TRACY RU EDITION» или «NETVIEW RU EDITION». В комплекте с приемниками поставляется одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | СИГМА- 3N firmware | J-FIELD EDITION | TRACY RU EDITION | NETVIEW RU EDITION | JUSTIN RU EDITION | GIODIS RU EDITION |
| Номер версии (идентификационный номер) ПО | 3.6.7 и выше | 2.0 и выше | 2.4.0.243 7и выше | 4.7.3.94 и выше | 2.123.160. 1и выше | 1.8.1.1610 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | - | - | - | - |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 864 |
| Принимаемые сигналы | ГЛОНАСС: C/A, L2C, P1, Р2, L3 (I+Q) GPS: C/A, Р1, Р2, L2C (L+M), L5 (i+Q) Galileo: E1 (B+c), E5A (I+Q), E5B (I+Q), AltBoc BeiDou: B1, B2 SBAS: L1, L5 QZSS: C/A, L1C (I+Q), L2C (L+M), L5 (I+Q), SAIF |
| Режимы «Статика» и «Быстрая статика» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3(3 + 5,010-7D), ±3(5 + 5,010-7d), где здесь и далее D - измеренная длина базиса в миллиметрах |
| Наименование характеристики | Значение характеристики |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3(10 + 1,010-6D), ±3(l5 + 1,510-6d), |
| * Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, Galileo, BeiDou) | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В: - внутренний аккумулятор, | 7,4 |
| - внешний аккумулятор | от 10 до 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 132х90х61 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 1,27 |
наносится в виде наклейки непосредственно на корпус приемника в специальном месте и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| 1 GNSS-приемник спутниковый геодезический многочастотный CHFMA-3N, в том числе: | 1 | |
| 1.1 GNSS-антенна внешняя типа RingAnt-G3T, RingAnt-G5T, RingAnt-DM, GrAnt-G3T, GrAnt-G5T, TriAnt или Choke Ring | 1 (по заказу) | |
| 1.2 Аккомуляторы электропитания (встроенные) | 2 | |
| 1.3 Устройство зарядное | 1 | |
| 1.4 Кабель антенный 3, 5, 10 или 30 метров | 1 (по заказу) | |
| 1.5 Кабель электропитания приемника с удлинителем | 1 | |
| 1.6 Кабель передачи данных в компьютер (для порта RS-232) | 1 | |
| 1.7 Кабель передачи данных в компьютер (для порта USB) | 1 (по заказу) | |
| 1.8 Кабель передачи данных в компьютер (для порта Internet) | 1 (по заказу) | |
| 1.9 Чемодан транспортировочный | 1 (по заказу) |
| Наименование | Обозначение | Количество, шт. |
| 1.10 Контроллер полевой VICTOR-LS, VICTOR-VS или VICTOR | 1 (по заказу) | |
| 2 Программное обеспечение JUSTIN RU или GIO-DIS RU | 1 (по заказу) | |
| 3 Руководство по эксплуатации | ДРША.464345.009 РЭ | 1 |
| 4 Паспорт | ДРША.464345 ПС | 1 |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6 D) мм, где D - длина базиса в миллиметрах.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
GNSS-приемник спутниковый геодезический многочастотный СИГМА-3К. Технические условия. ДРША.646345.009 ТУ.
| Зарегистрировано поверок | 35 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
