Комплексы измерительно-вычислительные АСТРОН, 67552-17

Назначение

Комплексы измерительно-вычислительные «АСТРОН» (ИВК «АСТРОН») предназначены для измерения временных интервалов между импульсами упругих волн, распространяющимися в материале исследуемого объекта, и отношения размахов импульсов.

Описание

Принцип действия ИВК «АСТРОН» основан на регистрации серии отраженных импульсов упругих волн, возбуждаемых в объекте контроля пьезоэлектрическим преобразователем, и последующей ее обработки программными средствами.

ИВК «АСТРОН» состоит из следующих компонентов:

-    измерительный модуль;

-    процессорный модуль - портативный компьютер типа Notebook.

В качестве первичного преобразователя с ИВК используются стандартные пьезоэлектрические преобразователи, удовлетворяющие требованиям ГОСТ Р 55725 - 2013.

Управляющие сигналы процессорного модуля поступают в измерительный модуль, формирующий зондирующий импульс с заданной длительностью. Зондирующий импульс поступает по каналу усилителя мощности на пьезоэлектрический преобразователь, установленный на объекте контроля. Отраженные импульсы, преобразованные в электрические сигналы, поступают на вход предварительного усилителя измерительного модуля ИВК. С предварительного усилителя через регулируемый усилитель электрические сигналы поступают на аналого - цифровой преобразователь, где преобразуются в цифровой код. Цифровой код передается в процессорный модуль.

Процессорный модуль (портативный компьютер типа Notebook с процессором не ниже «Pentium-3») осуществляет прием цифрового кода, его обработку, вывод визуальной информации о форме отраженных импульсов на экран. В соответствии с выбранной пользователем программой проводится расчет временных интервалов между отраженными импульсами и размахов импульсов.

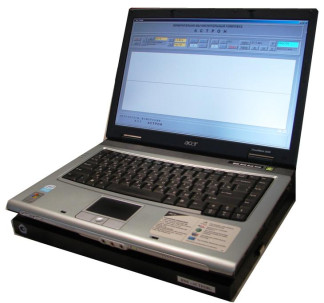

Общий вид ИВК «АСТРОН» представлен на рисунке 1.

Программное обеспечение

Схема пломбировки измерительного модуля от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Состав программного обеспечения (ПО) ИВК «АСТРОН»:

-    операционная система Windows 8.1;

-    исполняемый модуль «Astron.exe», предназначенный для запуска основного окна программы, для вызова других рабочих окон и для связи со всеми программными модулями ПО;

-    папка с файлами «SET», содержащая параметры настройки аппаратных компонентов ИВК;

-    папка с файлами «Buf0», предназначенная для архивирования и хранения первичных данных на внешних носителях информации;

-    папка с файлами «Astron_Drivers», содержащая файлы с драйверами подключения измерительного модуля к персональному компьютеру.

Функции программного обеспечения заключаются в управлении аппаратными компонентами ИВК «АСТРОН», приеме первичной акустической информации и вычислении в реальном масштабе времени временных интервалов между импульсами упругих волн, распространяющимися в материале исследуемого объекта, и отношения размахов импульсов.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель измерительного модуля ИВК «АСТРОН», в эксплуатационной документации на титульных листах.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу НЛСГ.411731.002РЭ1 «Комплекс измерительно-вычислительный «АСТРОН». Руководство по эксплуатации. Приложение 1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 20 марта 2017 года.

Основные средства поверки:

Осциллограф-мультиметр (скопметр) Fluke 199С (регистрационный № 27908-04); Преобразователь ультразвуковой пьезоэлектрический П111 серии «Авгур» (регистрационный № 15856-96);

Комплект образцовых ультразвуковых мер КМТ176М-1 (регистрационный № 6578-78). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов измерительно-вычислительных «АСТРОН» с требуемой точностью.

Знак поверки наносится давлением на специальную мастику пломбы, расположенной на верхней поверхности измерительного модуля ИВК «АСТРОН».

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

НЛСГ.411731.002ТУ Комплекс измерительно-вычислительный «АСТРОН». Технические условия
