| Номер в госреестре | 67554-17 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | ДСТ 50 |
| Изготовитель | ООО НПП "Тензо-Измеритель", г.Москва; ООО "Гидравлические комплексные системы", г.Тверь |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные ДСТ 50 (далее - датчики) предназначены для преобразования сил сжатия и/или растяжения в аналоговый электрический сигнал напряжения.
Конструктивно датчики состоят из упругого элемента с наклеенными на него тензорезисторами, соединенными по мостовой схеме.

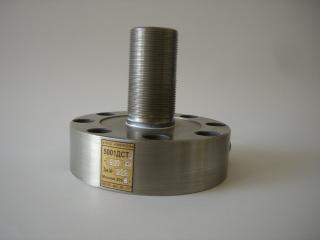

Тензорезисторы располагаются в герметичной полости упругого элемента с ограничением несанкционированного доступа, что может привести к искажениям результатов измерений. Общий вид датчиков представлен на рисунке 1.
Принцип действия датчика основан на измерении электрического сопротивления тензорезисторов из-за деформации определенных участков упругого элемента при воздействии прилагаемой к датчику силы. Изменение сопротивления вызывает появление в диагонали моста электрического напряжения пропорционального приложенной силе.
Модификации датчиков отличаются конструкцией упругого элемента, способом его крепления, количеством измерительных мостов, уровнем напряжения выходного сигнала.
Датчики всех модификаций имеют возможность использования встроенного измерительного усилителя с выходным сигналом 10 В или 4^20 мА.
Направление измеряемой силы указывается на табличке, которая крепится на корпусе датчика. На маркировочном табличке (наклейке) датчика указывается:
- предприятие-изготовитель;
- обозначение датчика;
- заводской номер и год выпуска;
- группа исполнения по температуре;
- степень защиты оболочки;
- предельное значение напряжения питания.
Структура условного обозначения датчика содержит:
отсутствие букв - мВ/В,
«В» - В
«А» - мА
отсутствует.
приведены в таблицах 1.. .4.
Таблица 1
| Характеристика | Модификация ДСТ 50ХХ | |||
| 02 | 01 | |||
| Категория точности по ГОСТ 28836 | 0,05 | 0,1 | 0,05 | 0,1 |
| Номинальное усилие Рном, кН | 20,50 100,200 | 300,500 | 50,100,200 | 300,500 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 1,5 | 1,5 | ||
| Характеристика | Модификация ДСТ 50ХХ | |
| 02 | 01 | |
| Количество измерительных мостов | 1,2 | 1,2 |
| Входное сопротивление, Ом, более | 710 | 710 |
| Выходное сопротивление, Ом | 700±4 | 700±4 |
| Направление измеряемой силы | универсальный | универсальный |
Таблица 2
| Характеристика | Модификация ДСТ 50 ХХ | ||
| 03 | 08 | 10 | |
| Категория точности по ГОСТ 28836 | 0,05 | 0,05 | 0,05 |
| Номинальное усилие Рном, кН | 50,100,2 00,300 | 0,2; 0,5; 1; 2; 5; 10; 20; 50 | 50,100,150,200,300 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 1,5; 2,0 | 1,5; 2,0 | 2,0 |
| Количество измерительных мостов | 1 | 1,2 | 1 |
| Входное сопротивление, Ом, более | 360 | 360 | 710 |
| Выходное сопротивление, Ом | 350±4 | 350±4 | 700±4 |
| Направление измеряемой силы | универ сальный | универсальный | универсальный |
Таблица 3
| Характеристика | Модификация ДСТ 50ХХ | |||
| 44 | 11 | 26 | 04 | |
| Категория точности по ГОСТ 28836 | 0,5 | 0,5 | 0,2 | 0,05 |
| Номинальное усилие Рном, кН | 3,5,10,30 | 10,30,50,100 | 100,200, 500, 1000,200 0 | 100,200,3 00, 400 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 1,5 | 1,5 | 1,5 | 2 |
| Количество измерительных мостов | 1 | 1 | 1,2 | 1 |
| Входное сопротивление, Ом, более | 360 | 360 | 360 | 710 |
| Выходное сопротивление, Ом | 350±4 | 350±4 | 350±4 | 350±4 |
| Направление измеряемой силы | универ сальный | универсальный | сжатие | сжатие |
| Характеристика | Модификация ДСТ 50ХХ | ||||||||
| 01 | 02 | 03 | 04 | 08 | 10 | 11 | 26 | 44 | |
| Диапазон о/~' температур, С | от -30 до +50 | ||||||||
| Масса, кг, не более | 26,4 | 18,3 | 5,7 | 6,3 | 4,6 | 8,7 | 6,6 | 8,4 | 5,1 |
| Габаритные размеры диаметр, высота/длина, мм, не более | 225 200 | 220 70 | 95 190 | 100 150 | 120 70 | 220 60 | 55 300 | 120 150 | 45 140 |
наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество |
| Датчик | 1 шт. |
| Паспорт ТИ 50.06.00.000 ПС | 1 экз. |
| Руководство по эксплуатации ТИ 50.06.00.000 РЭ (на партию из 20 датчиков ) | 1 экз. |
осуществляется по документу МИ 2272-93 «Государственная система обеспечения единства измерений ГСИ. Датчики силоизмерительные тензорезисторные. Методика поверки».
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.640-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний».
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы». Техническая документация изготовителя.
| Зарегистрировано поверок | 1773 |
| Поверителей | 16 |
| Актуальность данных | 17.09.2024 |
