| Номер в госреестре | 67574-17 |
| Наименование СИ | Компараторы массы |
| Обозначение типа СИ | CCE1000S-L |
| Изготовитель | "Sartorius Lab Instruments GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы массы ССЕ1000Б-Ь предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Принцип действия компараторов массы ССЕ1000Б-Ь (далее - компараторы) основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей.

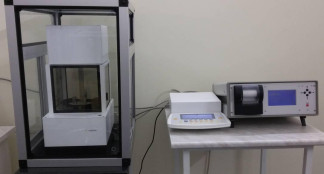

Конструктивно компараторы состоят из взвешивающего модуля, электронновычислительного блока и контроллера, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Электронновычислительный блок оснащен цифровым дисплеем.
Контроллер оснащен сенсорным дисплеем и регулирует последовательность функций взвешивающего модуля, а также накопление и вычислительную обработку данных измерения. Отдельные данные измерений с датой и временем, а также расчётными результатами автоматически выводятся на встроенный в контроллер принтер.
Компаратор оснащен полуавтоматическим устройством юстировки чувствительности с использованием внешней гири и устройством установки по уровню.
Питание электронно-вычислительного блока компаратора осуществляется от сети переменного тока через адаптер. Питание контроллера осуществляется через силовой кабель.
Компараторы снабжены защищенным интерфейсом RS232.
Взвешивающий модуль
Рисунок 2 - Обозначение места нанесения знака поверки Пломбирование компараторов массы ССЕ10008-Ь не предусмотрено.
Компараторы оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Версии ПО отображается на экране контроллера, в распечатке и высвечиваются при обращении к одноименному подпункту меню.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Таблица 1 - Идентификационные данные ПО компараторов массы ССЕ | L000S-L |
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО, высвечиваемое на дисплее | - |
| Номер версии (идентификационный номер) ПО | 01-22-ХХ |
| Примечание - ХХ - специальный символ модификаций, связанный с внесением дополнений в ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшая допускаемая нагрузка, г | 1021 |
| Диапазон измерений разности масс, г | от 0 до 21 |
| Дискретность отсчёта (d), мкг | 1 |
| Предел допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 6-и циклов АВВА, мкг, не более | 2 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности от нелинейности в диапазоне измерений, мкг | ±20 |
| Диапазон устройства выборки массы тары, г | 21 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Продолжительность цикла взвешивания ABBA, с | 240 |
| Диаметр весового рецептора, мм | 9 |
| Время установления показаний (среднее), с | 25 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Г ц | от 50 до 60 |
| Потребляемая мощность, В-А, не более | 35 |
| Г абаритные размеры взвешивающего модуля, мм, не более | |
| - высота | 230 |
| - ширина | 365 |
| - длина | 510 |
| Габаритные размеры электронно-вычислительного блока, мм, не более | |
| - высота | 320 |
| - ширина | 254 |
| - длина | 106 |
| Габаритные размеры контроллера, мм, не более | |
| - высота | 360 |
| - ширина | 310 |
| - длина | 150 |
| Масса взвешивающего модуля, кг, не более | 32,2 |
| Масса электронно-вычислительного блока, кг, не более | 3,5 |
| Условия эксплуатации: | |
| - предельные значения температуры (Tmin, Tmax), °С | от +17 до +27 |
| - рекомендуемое значение температуры (Tmin, Tmax), °С | 22 |
| - максимально допустимое изменение температуры в | |
| течение 1 часа, °С | 0,3 |
| - максимально допустимое изменение температуры в | |
| течение 12 часов, °С | 0,5 |
| -относительная влажность воздуха, % | От 40 до 60 |
| -максимально допустимое изменение влажности за 4 часа, | |
| % | 5 |
| Средний срок службы, лет Средняя наработка до отказа при средней загрузке | 10 |
| средства измерений 8 часов в сутки, ч | 2500 |
наносится на корпус компаратора массы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность средства измерений. | ||
| Наименование | Обозначение | Кол-во |
| Взвешивающий модуль | - | 1 шт. |
| Электронно-вычислительный блок | - | 1 шт. |
| Контроллер | - | 1 шт. |
| Ветрозащитная витрина | - | 1 шт. |
| Альтернатор нагрузки | - | 1 шт. |
| Комплект весовых площадок | YWP04C | 1 шт. |
| Весовой рецептор | - | 1 шт. |
| Г аечный ключ | - | 1 шт. |
| АС-адаптер | - | 1 шт. |
| Системный кабель | - | 1 шт. |
| Кабель питания для двигателя | - | 1 шт. |
| Кабель для подключения электронно -вычислительного блока к контроллеру | - | 1 шт. |
| Силовой кабель | 1 шт. | |
| Термочувствительная бумага | 1 шт. | |
| РЭ «Контроллер для автоматических компараторов массы ССЕ1000S-L с версией программного обеспечения 1.22. Руководство по эксплуатации» | 1 экз. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2301-0162-2017 | 1 экз. |
осуществляется по документу МП 2301-0162-2017 «Компараторы массы CCE1000S-L. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.02.2017 г.
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус взвешивающего модуля компаратора.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
