| Номер в госреестре | 67575-17 |
| Наименование СИ | Вычислители |
| Обозначение типа СИ | Метролог |
| Изготовитель | АО "НПК РоТеК", г.Пушкино |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители Метролог (в дальнейшем - вычислители) предназначены для:
- измерений выходных электрических сигналов измерительных преобразователей расхода, температуры, давления;
- преобразования измеренных сигналов измерительных преобразователей в соответствующие физические величины;
- расчёта расхода, объёма и массы воды, тепловой энергии.
Принцип действия вычислителей заключается в измерении и преобразовании сигналов измерительных преобразователей температуры, давления, расхода воды; преобразовании измеренных сигналов в значения физических величин; сохранение почасовых, посуточных и помесячных значений измеренных величин в памяти вычислителя в виде архивов, включающих дату, время корректной работы и нештатные ситуации за период архивирования.
Вычислители выпускаются двух модификаций: МЕТРОЛОГ-Т и МЕТРОЛОГ-ТМ.
Вычислители представляют собой измерительно-вычислительные устройства с конфигурируемой структурой в части измерения, расчета и представления выходной информации и имеют до:
в модификации МЕТРОЛОГ-Т
- 6 входов для сигналов от термопреобразователей сопротивления
- 6 входов для сигналов силы постоянного тока;
- 6 входов для числоимпульсных сигналов.
в модификации МЕТРОЛОГ-ТМ
- 3 входа для сигналов от термопреобразователей сопротивления
- 2 входа для сигналов силы постоянного тока;
- 2 входа для числоимпульсных/частотных сигналов;
- вход для цифрового сигнала, позволяющего принимать данные с 8 расходомеров.
Назначение используемых входов, диапазоны измерений физических величин и ряд
других характеристик определяются в зависимости от схемы применения вычислителей и вводятся в вычислители персоналом проектно-монтажной организации через компьютер или при помощи клавиатуры, расположенной на лицевой панели вычислителя.
Вычислители МЕТРОЛОГ-Т выполнены в пластиковом корпусе, с элементами крепления к стене или на DIN-рейку, состоящем из двух отсеков: вычислительного, в котором располагаются ЖК-экран и органы управления, и коммутационного, предназначенного для подключения измерительных преобразователей.
Вычислители Метролог-ТМ выполнены в металлическом корпусе, с элементами крепления к стене, состоящем из двух отсеков: вычислительного, в котором располагаются ЖК-экран, органы управления, и коммутационного, предназначенного для подключения измерительных преобразователей.
Вычислители МЕТРОЛОГ-Т обеспечивают измерения сигналов измерительных преобразователей:
- расхода и объёма горячей и холодной воды с числоимпульсным выходом;
- избыточного давления, с токовым выходом по ГОСТ 26.011 (4-20 мА);
в) температуры - термопреобразователи сопротивления (комплектов термопреобразователей сопротивления) с номинальными статическими характеристиками преобразования (НСХ: 100П, 500П, Pt100, Pt500) по ГОСТ 6651-2009.
Вычислители МЕТРОЛОГ-ТМ обеспечивают измерения сигналов измерительных преобразователей:
- объёма горячей и холодной воды с числоимпульсным выходом, с цифровым выходом CAN, RS-485.
- избыточного давления, с токовым выходом по ГОСТ 26.011 (4-20 мА), с цифровым выходом CAN, RS-485.
- температуры - термопреобразователи сопротивления (НСХ: 100П, Pt100, Pt500); по ГОСТ 6651-2009, с цифровым выходом CAN, RS-485.
Конструкция вычислителей обеспечивает:
- считывание информации;
- конфигурирование вычислителя;
- дистанционную передачу информации.
Время хранения служебной и зарегистрированной информации 20 лет. Вычислители по устойчивости к воздействию температуры окружающего воздуха соответствуют группе В4 по ГОСТ Р 52931-2008.
Степень защиты оболочки от попадания пыли и воды по ГОСТ 14254-96 - IP65.
По устойчивости к механическим воздействиям вычислители являются вибропрочными и соответствуют исполнению N2 по ГОСТ Р 52931-2008.

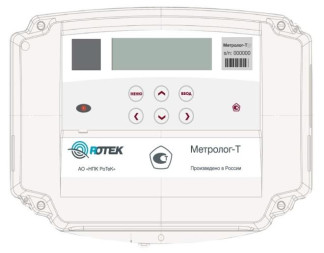

Рисунок 1 - Общий вид средства измерений
Пломбировка вычислителей осуществляется, для исполнения Метролог-Т самоклеющейся пломбой с оттиском знака поверки, для исполнения Метролог-ТМ нанесением знака поверки давлением на специальную мастику, расположенную в чашечке винта внутри вычислителя, в соответствии с рисунком 2.
В вычислителях применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.
Идентификационные данные метрологически значимой части программного обеспечения используемого в вычислителях приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Метролог-Т | Метролог-ТМ |
| Номер версии (идентификационный номер) ПО | 7.2 | 6.54 |
| Цифровой идентификатор ПО | 0x85AC | BF704428A06FE453 59B2037ADBAA2C 6E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | MD5 |
Доступ к изменению параметров и конфигурации вычислителей Метролог защищён пломбами, устанавливаемыми внутри корпуса.
Конструкция вычислителей Метролог исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений и преобразований в температуру, °С | от -50 до +150 |
| Диапазон измерений и преобразований в разность температуры, °С | от +3 до +147 |
| Диапазон измерений и преобразований в давление, МПа | от 0 до 2,5 |
| Диапазон измерений и преобразований в объём и массу, м3 (т): - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | от 0 до 108 от 0 до 107 |
| Диапазон измерений и преобразований в количество теплоты (тепловую энергию), Гкал (МДж, МВтч) - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | от 0 до 108 от 0 до 107 |
| Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, %, в диапазоне (4 - 20) мА: - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | ±0,05 ±0,5 |
| Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления и преобразовании в температуру, °С: - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | ±0,2 ±(0,2 + 0,0005-t) |
| Пределы допускаемой абсолютной погрешности при измерении разности сопротивления и преобразовании в разность температуры, °С - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | ±0,04 ±(0,04 + 0,0005-Dt) |
| Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, в объём воды, % - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | ±0,04 ±0,1 |
| Пределы допускаемой относительной погрешности при передаче измеренных значений по CAN, RS-485 подключенных к цифровым выходам приборов, % (только для вычислителей МЕТРОЛОГ-ТМ) | ±0,1 |
| Пределы допускаемой относительной погрешности расчёта массы воды по измеренным сигналам измерительных преобразователей, % - МЕТРОЛОГ-Т - МЕТРОЛОГ-ТМ | ±0,15 ±0,2 |
| Пределы допускаемой относительной погрешности расчёта количества теплоты (тепловой энергии) по измеренным сигналам измерительных преобразователей, % | ±(0,5+ Atmi^AtX где Atmin - минимальное значение разности температуры, °С; At- измеренное значение разности температуры, °С |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,01 |
| Наименование характеристики | Значение характеристики | |
| Метролог-Т | Метролог-ТМ | |
| Напряжение питания, В: - от встроенного элемента | 3,6 | |
| - внешнего источника питания постоянного тока | 24,0 | |
| Электропитание от сети переменного тока: - напряжение, В | 220,0 | |
| - частота, Гц | 50,0 | |
| - потребляемая мощность, ВА, не более: | 6,0 | |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 234 х 172 х 70 | 190 х 270 х 100 |
| Масса, кг, не более | 1,2 | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +1 до +55 | |
| - относительная влажность при температуре 35 °С, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на лицевую панель вычислителей Метролог методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Вычислитель Метролог | АЦМЕ.421453.101-0Х1) | 1 | |
| Паспорт | АЦМЕ.421453.101-0Х1) ПС | 1 | |
| Руководство по эксплуатации | АЦМЕ.421453.101-0Х1) РЭ | 1 | |
| Методика поверки | МП-РТ-4256-442-2017 | 12) | |
| 1) - Для соответствующей модификации вычислителя: 1 для вычислителя Метролог-Т; 2 для вычислителя Метролог-ТМ 2)- допускается поставлять один экземпляр в один адрес отгрузки. | |||
осуществляется по документу МП-РТ-4256-442-2017 «ГСИ. Вычислители Метролог. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07.03.2017 года.
Основные средства поверки:
компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде средств измерений 54727-13);
мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде средств измерений 8478-91);
генератор импульсов Г5-82 (регистрационный номер в Федеральном информационном фонде средств измерений 8598-82);
частотомер Ч3-63 (регистрационный номер в Федеральном информационном фонде средств измерений 9084-83);
секундомер электронный СЧЕТ-1М (регистрационный номер в Федеральном информационном фонде средств измерений 40929-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт вычислителей Метролог, а также на специальные мастики и самоклеющееся пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
АЦМЕ.421453.101 ТУ Вычислители Метролог. Технические условия.
