Газоанализаторы стационарные ТГА-ХХ-ХХХ, 67580-17

67580-17
Газоанализаторы стационарные ТГА-ХХ-ХХХ (далее - газоанализаторы) предназначены для измерения и непрерывного автоматического контроля концентрации кислорода, диоксида углерода, токсичных и горючих газов, паров горючих жидкостей, в том числе паров нефтепродуктов (далее - контролируемого газа).
Карточка СИ
Номер в госреестре 67580-17
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ ТГА-ХХ-ХХХ
Изготовитель ООО "Спектрприбор-Инжиниринг", г.Москва
Год регистрации 2017
Срок свидетельства 30.05.2022
МПИ (интервал между поверками) 1 год - для газоанализаторов с термокаталитическим, электрохимическим, фотоионизационным, полупроводниковым сенсором; 2 года - для газоанализаторов с оптическим сенсором
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные ТГА-ХХ-ХХХ (далее - газоанализаторы) предназначены для измерения и непрерывного автоматического контроля концентрации кислорода, диоксида углерода, токсичных и горючих газов, паров горючих жидкостей, в том числе паров нефтепродуктов (далее - контролируемого газа).

Описание

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов поступающих от газочувствительного измерительного преобразователя (далее - сенсора), для обработки встроенным микропроцессором, с последующей передачей одним или несколькими выходными сигналами.

Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический, полупроводниковый, термокаталитический, фотоионизационный или электрохимический.

Газоанализаторы являются одноканальными стационарными приборами непрерывного действия.

Способ отбора - диффузионный.

Конструктивно газоанализатор выполнен в алюминиевом корпусе (по отдельному заказу -корпусе из нержавеющей стали), внутри корпуса установлены следующие блоки: блок процессора, интеллектуальный датчик (далее - датчик). Согласно модификации, указанной в таблице 1 в корпус газоанализатора, дополнительно могут быть установлены: блок индикации, блок аккумулятора, блок элементов (подогрев для арктического исполнения).

Каждый блок является законченным устройством, основным блоком является блок процессора, к которому подключаются периферийные устройства: аккумулятор, индикатор, датчик, компьютер - обмен между которыми осуществляется по цифровому интерфейсу.

Газоанализаторы могут быть использованы в составе газоаналитических систем, систем автоматизации технологическими процессами, противоаварийных систем или в качестве самостоятельного изделия.

В зависимости от установленного сенсора газоанализаторы имеют следующую маркировку:

-    термокаталитический сенсор (далее ТК): ТГА-ХХ-ХХХ ТК;

-    оптический сенсор (далее ИК): ТГА-ХХ-ХХХ ИК;

-    электрохимический сенсор (далее ЭХ): ТГА-ХХ-ХХХ ЭХ;

-    фотоионизационный сенсор (далее ФИ): ТГА-ХХ-ХХХ ФИ;

-    полупроводниковый сенсор (далее ПП): ТГА-ХХ-ХХХ ПП.

Газоанализаторы выпускаются в модификациях в зависимости от функционального исполнения и контролируемых газов, и имеют следующие обозначение ТГА-ХХ-ХХХ, где первая цифра (-ХХ-) это обозначение измеряемого компонента согласно таблице 3, вторая цифра (-ХХХ) функциональное назначение прибора согласно таблицы 1.

Выходными сигналами газоанализатора в зависимости от поставляемой модификации, являются:

-    показания цифрового индикатора;

-    унифицированный аналоговый выходной сигнал от 4 до 20 мА;

-    цифровой интерфейс RS 485;

-    цифровой с протоколом HART;

-    управляющие контакты типа «сухой контакт» «Порог 1», «Порог 2».

Обозначение

Функциональное исполнение

ТГА-ХХ-000

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485.

ТГА-ХХ-001

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие аккумуляторной батареи.

ТГА-ХХ-010

Контроль и индикация контролируемого газа на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485.

ТГА-ХХ-011

Контроль и индикация контролируемого газа на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие аккумуляторной батареи.

ТГА-ХХ-100

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт».

ТГА-ХХ-101

Измерение контролируемого газа без индикации, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт», наличие аккумуляторной батареи.

ТГА-ХХ-110

Контроль и индикация контролируемого газа на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт».

ТГА-ХХ-111

Контроль и индикация контролируемого газа на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА в настраиваемом диапазоне контролируемого газа, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт», наличие аккумуляторной батареи.

Г азоанализатор любой модификации при производстве может быть оснащен цифровым выходом с протоколом HART.

Климатическое исполнение - УХЛ 2* по ГОСТ 15150.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

Степень защиты оболочки от проникновения пыли и воды IP 66 по ГОСТ 14254-96.

Г азоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1ExdIICT6 Х.

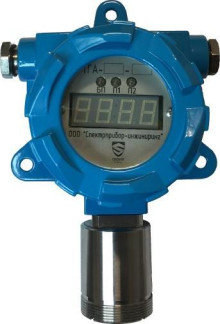

Общий вид газоанализаторов представлен на рисунках 1 - 2. Пломбирование осуществляют разрушающейся наклейкой в месте стыка корпуса датчика с корпусом газоанализатора.

место пломбирования

место пломбирования

Рисунок 2 - Газоанализатора ТГА-ХХ-ХХХ в стальном корпусе с указанием места пломбирования, внешний вид

Программное обеспечение

Защита программного обеспечения соответствует уровню «Высокий» по P 50.2.077-2014 (установлена система защиты микроконтроллера от чтения и записи).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения газоанализаторов указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

TGA SP1

Номер версии (идентификационный номер) ПО

Не ниже 1.1

Цифровой идентификатор ПО

-

Технические характеристики

Диапазоны измерений объемной доли компонентов и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 3.

Таблица 3

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Аммиак (NH3)

ЭХ

120

от 0 до 100 млн- 1 (от 0 до 70,8 мг/м3)

±5 млн-1

Аммиак (NH3)

ЭХ

120

от 0 до 1000 - 1

млн (от 0 до 708 мг/м3)

от 0 до 100 - 1

млн

±10 млн-1

св. 100 до 1000 млн- 1

±20 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Аммиак (NH3)

ЭХ

120

от 0 до 5000 - 1

млн (от 0 до 3540 мг/м3)

от 0 до 500 - 1

млн

±50 млн-1

св. 500 до 5000 млн- 1

±10 %

Аммиак (NH3)

ЭХ

120

от 0 до 10000 - 1

млн (от 0 до 7080 мг/м3)

от 0 до 1000 - 1

млн

±100 млн-1

св. 1000 до 10000 млн-1

±20 %

Ацетилен

(С2Н2)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 216 мг/м3)

от 0 до 50 - 1

млн

±10 млн- 1

св. 50 до 200 - 1

млн

±20 %

Ацетилен

(С2Н2)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Ацетилен

(С2Н2)

ТК, ИК

20

от 0 до 1,15 % об. д.

±0,06 % об. д.

Бензол (С6Н6)

ФИ

20

от 0 до 20 - 1

млн (от 0 до 65 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 20 - 1

млн

±20 %

Бензол (С6Н6)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 650 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 200 - 1

млн

±10 %

Бензол (С6Н6)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Бензол (С6Н6)

ТК, ИК

20

от 0 до 0,6 % об. д.

±0,05 % об. д.

Бутан (С4Н1о)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±5 %

Бутан (С4Н10)

ТК, ИК

20

от 0 до 1,4 % об. д.

±0,1 % об. д.

Водород (H2)

ЭХ

20

от 0 до 1000 - 1

млн (от 0 до 83 мг/м3)

от 0 до 100 - 1

млн

±15 млн- 1

св. 100 до 1000 млн- 1

±10 %

Водород (H2)

ЭХ

20

от 0 до 2000 - 1

млн (от 0 до 166 мг/м3)

от 0 до 100 - 1

млн

±20 млн- 1

св. 100 до 2000 млн- 1

±20 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Водород (H2)

ЭХ

20

от 0 до 4000 - 1

млн (от 0 до 332 мг/м3)

от 0 до 200 - 1

млн

±20 млн- 1

св. 200 до 4000 млн- 1

±10 %

Водород (H2)

ТК, ЭХ

20

от 0 до 50 % НКПР

±5 % НКПР

Водород (H2)

ТК, ЭХ

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Водород (H2)

ТК, ЭХ

20

от 0 до 4

% об. д.

±0,2 % об. д.

Г ексан (С6Н14)

ТК, ИК

20

от 0 до 100 % НКПР

±5 % НКПР

Г ексан (С6Н14)

ТК, ИК

20

от 0 до 1 % об. д.

±0,1 % об. д.

Гептан (С7Н16)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 833 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 -1

млн

±10 %

Гептан (С7Н16)

ФИ

20

от 0 до 2000 - 1

млн (от 0 до 8330 мг/м3)

от 0 до 200 - 1

млн

±20 млн- 1

св. 200 до 2000 млн- 1

±10 %

Гептан (С7Н16)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Гептан (С7Н16)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

1,1-диметил-

гидразин

(C2H8N2)

ЭХ

80

от 0 до

1 - 1 1 млн

(от 0 до 2,5

мг/м3)

от 0 до 0,1 - 1

млн

±0,02 млн- 1

св. 0,1 до 1 - 1

млн

±20 %

Г идразин (N2H4)

ЭХ

80

от 0 до 0,5 млн- 1 (от 0 до 0,7 мг/м3)

от 0 до 0,1 - 1

млн

±0,02 млн- 1

св. 0,1 до 0,5 - 1

млн

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 20 - 1

млн (от 0 до 38 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 20 - 1

млн

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 50 - 1

млн (от 0 до 95 мг/м3)

от 0 до 10 - 1

млн

±2 млн- 1

св. 10 до 50 - 1

млн

±20 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Диоксид азота (NO2)

ЭХ

60

от 0 до 100 - i

млн (от 0 до 190 мг/м3)

от 0 до 20 млн-

±4 млн- 1

св. 20 до 100 - i

млн

±20 %

Диоксид азота (NO2)

ЭХ

60

от 0 до 500 - i

млн (от 0 до 956 мг/м3)

от 0 до 100 - i

млн

±10 млн- 1

св. 100 до 500 - i

млн

±10 %

Диоксид серы (SO2)

ЭХ

60

от 0 до 20 млн- i (от 0 до 53 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 20 - 1

млн

±20 %

Диоксид серы (SO2)

ЭХ

60

от 0 до 200 - i

млн (от 0 до 532 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - i

млн

±10 %

Диоксид серы (SO2)

ЭХ

60

от 0 до 2000 - i

млн (от 0 до 5326 мг/м3)

от 0 до 200 - i

млн

±20 млн- 1

св. 200 до 2000 млн- 1

±10 %

Диоксид серы (SO2)

ЭХ

60

от 0 до i0000 - i

млн (от 0 до 26630 мг/м3)

от 0 до 500 - i

млн

±50 млн- 1

св. 500 до 10000 млн- 1

±10 %

Диоксид углерода (СО2)

ИК

20

от 0 до 5 % об. д.

от 0 до 2 % об. д.

±0,2 % об. д.

св. 2 до 5 % об. д.

±10 %

Дифтор (F2)

ЭХ

80

от 0 до

1 - i 1 млн

(от 0 до 1,5

мг/м3)

от 0 до 0,1 - i

млн

±0,02 млн- 1

св. 0,1 до 1 - 1

млн

±20 %

Изобутан

(i-C4Hio)

ФИ

20

от 0 до 200 - i

млн (от 0 до 480 мг/м3)

от 0 до 100 - i

млн

±10 млн- 1

св. 100 до 200 - i

млн

±10 %

Изобутан

(i-C4Hio)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Изобутан

(i-C4Hio)

ТК, ИК

20

от 0 до 0,65 % об. д.

±0,05 % об. д.

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 20 млн- 1 (от 0 до 46,6 мг/м )

±1 млн- 1

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т0,9, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 466 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - 1

млн

±10 %

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 1000 - 1

млн (от 0 до 2332 мг/м3)

от 0 до 100 - 1

млн

±15 млн- 1

св. 100 до 1000 млн- 1

±15 %

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 2000 - 1

млн (от 0 до 4665 мг/м3)

от 0 до 200 - 1

млн

±30 млн- 1

св. 200 до 2000 млн- 1

±15 %

Изобутилен (i-C4H8)

ФИ

20

от 0 до 5000 - 1

млн (от 0 до 11662 мг/м3)

от 0 до 500 - 1

млн

±75 млн- 1

св. 500 до 5000 млн- 1

±15 %

Изобутилен

(i-C4H8)

ФИ

20

от 0 до 10000 - 1

млн (от 0 до 23324 мг/м3)

от 0 до 1000 - 1

млн

±150 млн- 1

св. 1000 до 10000 млн- 1

±15 %

Изобутилен

(i-C4H8)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Изобутилен

(i-C4H8)

ТК, ИК

20

от 0 до 0,9 % об. д.

±0,05 % об. д.

Кислород (О2)

ЭХ

40

от 0 до 25 % об. д.

±0,6 % об. д.

Кислород (О2)

ЭХ

40

от 0 до 30 % об. д.

±0,6 % об. д.

Ксилол

(СбН4(СНз)2)

ФИ

20

от 0 до 20 -1

млн (от 0 до 88 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 20 - 1

млн

±10 %

Ксилол

(СбН4(СНз)2)

ФИ

20

от 0 до 100 - 1

млн (от 0 до 440 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 100 - 1

млн

±10 %

Метан (CH4)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Метан (CH4)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±5 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Метан (CH4)

ТК, ИК

20

от 0 до 4,4 % об. д.

от 0 до 2,2 % об. д.

±0,1 % об. д.

св. 2,2 до 4,4 % об. д.

±5 %

Метанол

(СНэОИ)

ЭХ, ФИ

20

от 0 до 20 -1

млн (от 0 до 26 мг/м3)

от 0 до

с - 1

5 млн

±1 млн- 1

св. 5 до 20 - 1

млн

±10 %

Метанол

(СНэОИ)

ЭХ, ФИ

20

от 0 до 200 - 1

млн (от 0 до 266 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - 1

млн

±10 %

Метанол

(СНзОH)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Метанол

(СНэОИ)

ТК, ИК

20

от 0 до 2,75 % об. д.

±0,15 % об. д.

Метилмеркап-тан (CH3SH)

ЭХ, ФИ

20

от 0 до 15 -1

млн (от 0 до 30 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 15 - 1

млн

±20 %

Метилмеркап-тан (CH3SH)

ЭХ, ФИ

20

от 0 до 200 - 1

млн (от 0 до 400 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - 1

млн

±10 %

Метилмеркап-тан (CH3SH)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Метилмеркап-тан (CH3SH)

ТК, ИК

20

от 0 до 2,65 % об. д.

±0,1 % об. д.

Моносилан

(SiH4)

ЭХ

90

от 0 до 50 - 1

млн (от 0 до 65 мг/м3)

от 0 до 10 - 1

млн

±1 млн- 1

св. 10 до 50 - 1

млн

±10 %

Озон (О3)

ЭХ

60

от 0 до 1 - 1

млн (от 0 до 2 мг/м3)

от 0 до 0,1 - 1

млн

±0,03 млн- 1

св. 0,1 до 1 - 1

млн

±20 %

Оксид азота (NO)

ЭХ

60

от 0 до 25 - 1

млн (от 0 до 31 мг/м3)

от 0 до 10 - 1

млн

±1 млн- 1

св. 10 до 25 - 1

млн

±10 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Оксид азота (NO)

ЭХ

60

от 0 до 250 - 1

млн (от 0 до 312 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 250 - 1

млн

±10 %

Оксид азота (NO)

ЭХ

60

от 0 до 1000 - 1

млн (от 0 до 1247 мг/м3)

от 0 до 200 - 1

млн

±20 млн- 1

св. 200 до 1000 млн- 1

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 100 млн- 1

3

(от 0 до 116 мг/м )

±10 млн- 1

Оксид углерода (СО)

ЭХ

60

от 0 до 200 - 1

млн (от 0 до 233 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 200 - 1

млн

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 500 - 1

млн (от 0 до 580 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 500 - 1

млн

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 1000 - 1

млн (от 0 до 1165 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 1000 млн- 1

±10 %

Оксид углерода (СО)

ЭХ

60

от 0 до 2000 - 1

млн (от 0 до 2330 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 2000 млн- 1

±10 %

Пентан (С5Н12)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Пентан (С5Н12)

ТК, ИК

20

от 0 до 1,4 % об. д.

±0,1 % об. д.

Пропан (С3Н8)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Пропан (С3Н8)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Пропан (С3Н8)

ТК, ИК

20

от 0 до 2 % об. д.

±0,1 % об. д.

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Пропилен

(С3Н6)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 350 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 200 - 1

млн

±10 %

Пропилен

(С3Н6)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Пропилен

(С3Н6)

ТК, ИК

20

от 0 до 2 % об. д.

±0,1 % об. д.

Сероводород

(ВД

ЭХ

60

от 0 до 30 -1

млн (от 0 до 42,5 мг/м3)

от 0 до 10 - 1

млн

±2 млн- 1

св. 10 до 30 - 1

млн

±20 %

Сероводород

(ВД

ЭХ

60

от 0 до 50 -1

млн (от 0 до 70 мг/м3)

от 0 до 10 - 1

млн

±2 млн- 1

св. 10 до 50 - 1

млн

±20 %

Сероводород

(ВД

ЭХ

60

от 0 до 100 млн- 1 (от 0 до 140 мг/м3)

±5 млн- 1

Сероводород

(ВД

ЭХ

60

от 0 до 200 - 1

млн (от 0 до 284 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 200 - 1

млн

±10 %

Сероводород

(ВД

ЭХ

60

от 0 до 500 - 1

млн (от 0 до 708 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 500 - 1

млн

±10 %

Сероводород

(ВД

ЭХ

60

от 0 до 2000 - 1

млн (от 0 до 2833 мг/м3)

от 0 до 200 - 1

млн

±20 млн- 1

св. 200 до 2000 млн- 1

±10 %

Синильная кислота (HCN)

ЭХ

100

от 0 до 30 млн-1 (от 0 до 34 мг/м3)

от 0 до

1 - 1 1 млн

±0,2 млн- 1

св. 1 до 30 - 1

млн

±20 %

Стирол (C8H8)

ФИ

20

от 0 до 20 - 1

млн (от 0 до 87 мг/м3)

от 0 до

с - 1

5 млн

±1 млн- 1

св. 5 до 20 - 1

млн

±10 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Стирол (C8H8)

ФИ

20

от 0 до 200 - 1

млн (от 0 до 865 мг/м3)

от 0 до 100 - 1

млн

±10 млн- 1

св. 100 до 200 - 1

млн

±10 %

Стирол (C8H8)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Стирол (C8H8)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

Толуол

(С6Н5СН3)

ЭХ

20

от 0 до 20 - 1

млн (от 0 до 75 мг/м3)

от 0 до 10 - 1

млн

±1 млн- 1

св. 10 до 20 - 1

млн

±10 %

Толуол

(С6Н5СН3)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Толуол

(С6Н5СН3)

ТК, ИК

20

от 0 до 0,55 % об. д.

±0,05 % об. д.

Формальдегид

(Н2СО)

ЭХ

40

от 0 до 10 -1

млн (от 0 до 12,5 мг/м3)

от 0 до 1 - 1

млн

±0,2 млн- 1

св. 1 до 10 - 1

млн

±20 %

Формальдегид

(Н2СО)

ЭХ

60

от 0 до 1000 - 1

млн (от 0 до 1247 мг/м3)

от 0 до 200 - 1

млн

±20 млн- 1

св. 200 до 1000 млн- 1

±10 %

Фосфин (РН3)

ЭХ

60

от 0 до 5 - 1

млн (от 0 до 7 мг/м3)

от 0 до 2 -1

млн

±0,3 млн- 1

св. 2 до 5 -1

млн

±15 %

Фосфин (РН3)

ЭХ

60

от 0 до 10 млн- 1 (от 0 до 14 мг/м3)

от 0 до 2 - 1

млн

±0,3 млн- 1

св. 2 до 10 - 1

млн

±15 %

Фосфин (РН3)

ЭХ

60

от 0 до 20 млн-1 (от 0 до 27 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 20 - 1

млн

±20 %

Фтороводород

(HF)

ЭХ

90

от 0 до 10 - 1

млн (от 0 до 8 мг/м3)

от 0 до 0,6 - 1

млн

±0,1 млн- 1

св. 0,6 до 10 - 1

млн

±20 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Хлор (Cl2)

ЭХ

60

от 0 до 10 -1

млн (от 0 до 30 мг/м3)

от 0 до 2 - 1

млн

±0,3 млн- 1

св. 2 до 10 - 1

млн

±20 %

Хлор (Cl2)

ЭХ

60

от 0 до 20 млн-1 (от 0 до 59 мг/м3)

от 0 до 10 млн- 1

±1 млн- 1

св. 10 до 20 - 1

млн

±20 %

Хлор (Cl2)

ЭХ

60

от 0 до 50 млн-1 (от 0 до 147 мг/м3)

от 0 до 10 - 1

млн

±2 млн- 1

св. 10 до 50 млн- 1

±20 %

Хлороводород

(HCL)

ЭХ

90

от 0 до 20 -1

млн (от 0 до 30 мг/м3)

от 0 до 10 - 1

млн

±1 млн- 1

св. 10 до 20 - 1

млн

±10 %

Хлороводород

(HCL)

ЭХ

90

от 0 до 30 млн- 1 (от 0 до 45 мг/м3)

от 0 до 10 - 1

млн

±2 млн- 1

св. 10 до 30 - 1

млн

±10 %

Хлороводород

(HCL)

ЭХ

90

от 0 до 200 млн- 1 (от 0 до 303 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - 1

млн

±10 %

Циклогексан

(С6Н12)

ФИ

20

от 0 до 200 млн- 1 (от 0 до 700 мг/м3)

от 0 до 50 - 1

млн

±10 млн- 1

св. 50 до 200 - 1

млн

±20 %

Циклогексан

(С6Н12)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Циклогексан

(С6Н12)

ТК, ИК

20

от 0 до 0,6 % об. д.

±0,03 % об. д.

Циклопентан

(C5H10)

ТК, ИК

20

от 0 до 50 % НКПР

±5 % НКПР

Циклопентан

(C5H10)

ТК, ИК

20

от 0 до 0,7 % об. д.

±0,04 % об. д.

Этан (С2Н6)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Этан (С2Н6)

ТК, ИК

20

от 0 до 2,5 % об. д.

±0,1 % об. д.

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Этанол

^5ОН)

ЭХ, ФИ

60

от 0 до 300 - i

млн (от 0 до 573 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 300 - i

млн

±10 %

Этанол

^5ОН)

ЭХ, ТК

60

от 0 до 5000 - i

млн (от 0 до 9561 мг/м3)

от 0 до 500 - i

млн

±50 млн- 1

св. 500 до 5000 млн- 1

±10 %

Этанол

^5ОН)

ТК, ИК

20

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Этанол

(C2H5ОН)

ТК, ИК

20

от 0 до 3,1 % об. д.

±0,2 % об. д.

Этилен (С2Н4)

ЭХ, ФИ

40

от 0 до 10 млн- 1 (от 0 до 11,6 мг/м3)

от 0 до

с - 1

5 млн

±0,5 млн- 1

св. 5 до 10 - 1

млн

±10 %

Этилен (С2Н4)

ЭХ, ФИ

40

от 0 до 200 - i

млн (от 0 до 233 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - i

млн

±10 %

Этилен (С2Н4)

ЭХ, ФИ

40

от 0 до 1500 - i

млн (от 0 до 1745 мг/м3)

от 0 до 250 - i

млн

±25 млн- 1

св. 250 до 1500 млн- 1

±10 %

Этилен (С2Н4)

ТК, ИК

20

от 0 до 100 % НКПР

±5 % НКПР

Этилен (С2Н4)

ТК, ИК

20

от 0 до 2,3 % об. д.

±0,1 % об. д.

Этиленоксид

(C^)

ЭХ

60

от 0 до 10 -1

млн (от 0 до 18 мг/м3)

от 0 до 1 - i

млн

±0,08 млн- 1

св. 1 до 10 - i

млн

±10 %

Этиленоксид

(C2H4О)

ЭХ

60

от 0 до 100 - i

млн (от 0 до 183 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 100 - i

млн

±10 %

Этиленоксид

(C2H4О)

ЭХ

60

от 0 до 1000 - i

млн (от 0 до 1829 мг/м3)

от 0 до 100 - i

млн

±10 млн- 1

св. 100 до 1000 млн- 1

±10 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Этиленоксид

(C^)

ТК, ИК

60

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

св. 50 до 100 % НКПР

±10 %

Этиленоксид

(C^)

ТК, ИК

60

от 0 до 2,6 % об. д.

±0,1 % об. д.

Этилмеркаптан

(C2H5SH)

ЭХ, ФИ

60

от 0 до 15 - 1

млн (от 0 до 38 мг/м3)

от 0 до 5 - 1

млн

±1 млн- 1

св. 5 до 15 - 1

млн

±10 %

Этилмеркаптан

(C2H5SH)

ЭХ, ФИ

60

от 0 до 200 - 1

млн (от 0 до 515 мг/м3)

от 0 до 50 - 1

млн

±5 млн- 1

св. 50 до 200 - 1

млн

±10 %

Этилмеркаптан

(C2H5SH)

ТК, ИК

60

от 0 до 50 % НКПР

±5 % НКПР

Этилмеркаптан

(C2H5SH)

ТК, ИК

60

от 0 до 1,4 % об. д.

±0,06 % об. д.

Трихлорфторме тан ^CBF, Хладон R11)

ПП, ИК

60

от 0 до 1 % об. д.

±0,25 % об. д.

Дихлордифтор метан ^Cl2F2, Хладон R12)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Дихлордиф-торметан (СCl2F2, Хладон R12)

ПП, ИК

60

от 0 до 1 % об. д.

±0,25 % об. д.

Хлордифторме тан (СЖШ2, Хладон R22)

ПП, ИК

60

от 0 до 0,01 % об. д.

от 0 до 0,001 % об. д.

±0,0025 % об. д.

св. 0,001 до 0,01% об. д.

±25 %

Хлордифтор-метан (СHClF2, Хладон R22)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Хлордифторме тан (СЖШ2, Хладон R22)

ПП, ИК

60

от 0 до 0,2 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,2 % об. д.

±25 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Трифторметан (GHF3, Хладон R23)

ПП, ИК

60

от 0 до 1 % об. д.

±0,25 % об. д.

Дифторметан (GH2F2, Хладон R32)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Пентафторэтан (С2HF5, Хладон R125)

ПП, ИК

60

от 0 до 0,2 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,2 % об. д.

±25 %

1,1,1,2-тетрафторэтан (С2H2F4, Хладон R134a)

ПП, ИК

60

от 0 до 0,01 % об. д.

от 0 до 0,001 % об. д.

±0,0025 % об. д.

св. 0,001 до 0,01 % об. д.

±25 %

1,1,1,2-тетрафторэтан ^2H2F4, Хладон R134a)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

1,1,1,2-тетрафторэтан ^2H2F4, Хладон R134a)

ПП, ИК

60

от 0 до 0,2 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,2 % об. д.

±25 %

1,1,1-трифторэтан ^2H3F3, Хладон R143a)

ПП, ИК

60

от 0 до 0,2 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,2 % об. д.

±25 %

Хладон R404a (C2HF5+ С2H3F3+ С2H2F4)

ПП, ИК

60

от 0 до 0,2 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,2 % об. д.

±25 %

Хладон R407a (СH2F2+С2HF5 +С2H2F4)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Хладон R407c (СH2F2+С2HF5 +С2H2F4)

ПП, ИК

60

от 0 до 0,01 % об. д.

от 0 до 0,001 % об. д.

±0,0025 % об. д.

св. 0,001 до 0,01 % об. д.

±25 %

Определяемый

компонент

Тип

приме

няемого

сенсора

Время ус-тановле-ния показаний Т09, не более, с

Диапазон измерений

Пределы допускаемой основной погрешности

Абсолютной

Относи

тельной

Хладон R407c (СH2F2+С2HF5 +С2H2F4)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Хладон R408a (СЖ№2 +С2H3F3 +C2HF5)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Хладон R410a (CH2F2+ C2HF5)

ПП, ИК

60

от 0 до 0,01 % об. д.

от 0 до 0,001 % об. д.

±0,0025 % об. д.

св. 0,001 до 0,01 % об. д.

±25 %

Хладон R410a (CH2F2+ C2HF5)

ПП, ИК

60

от 0 до 0,1 % об. д.

от 0 до 0,01 % об. д.

±0,025 % об. д.

св. 0,01 до 0,1 % об. д.

±25 %

Примечания

1    Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида.

2    Расчет значений массовой концентрации верхнего придела диапазонов приведен для нормальных условий по ГОСТ 2939-63.

Основные технические характеристики и дополнительные метрологические характеристики газоанализаторов приведены в таблице 5.

Таблица 5 - Основные технические характеристики и дополнительные метрологические характеристики_

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

24 ±6

Потребляемая мощность, Вт, не более:

- для модификаций ТГА-ХХ-000;

1

- модификация ТГА-ХХ-111;

2

- модификация ТГА-ХХ-111, в арктическом исполнении.

5

Габаритные размеры средства измерений, мм, не более

- высота

185

- ширина

145

- длина

109

Масса, кг, не более

-    алюминиевый корпус

-    стальной корпус

2

4

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа (мм. рт. ст.)

от -40 до +65 от -60 до +65 (арктическое исполнение) до 95 при температуре +35 °С от 87,8 до 119,7 (660-900)

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

-    газоанализаторы (кроме газоанализаторов с оптическим сенсором)

-    газоанализаторы с оптическим сенсором

35000

70000

Время прогрева газоанализаторов, мин, не более

10

Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности анализируемой среды в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления в диапазоне рабочих условий, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности

±0,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплект поставки газоанализаторов

Наименование

Обозначение

Количество, шт.

Г азоанализатор стационарный

ТГА-XX-XXX

1

Паспорт

16676952.421510.001.ПС

1

Руководство по эксплуатации

16676952.421510.001.РЭ

1**

Методика поверки

16676952.421510.001.МП

1**

Калибровочная насадка

ТГА-1-КН

1*

Проточная калибровочная насадка

ТГА-1-КП

1*

Козырек защиты от погодных условий

ТГА-1-К

1*

Комплект для монтажа на трубу

ТГА-1-Т

1*

Комплект для монтажа в воздуховоде

ТГА-1-В

1*

Кабельный ввод

-

1*

Защитная насадка от погодных осадков

ТГА-1-Н

1*

Сервисное программное обеспечение

ТГА-ПО

1*

Магнитный ключ

ТГА-1-М

1*

Примечание: * - Поставляется по отдельному заказу

** - Один экземпляр на партию, но не менее одного экземпляра в один адрес

Поверка

осуществляется по документу 16676952.421510.001 МП «Газоанализаторы стационарные ТГА-XX-XXX. Методика поверки», утвержденному ОАО «Центрохимсерт» 21.08.2016 г. Основные средства поверки:

-    Генератор озона ГС-024-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08);

-    Рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС-Р и ГГС-Т, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15);

-    Государственные стандартные образцы - поверочные газовые смеси (ПГС-ГСО): ГСО №№ 9688-2010 (С6Н4(СН3)2, С6Н5СН3), 10251-2013 ^^SH), 10252-2013 ^^SH), 10333-2013 (i-C4H10), 10368-2013 (С6Н5СН3), 10524-2014 (C3H5OH), 10527-2014 (СбН,), 10533-2014 (СН3ОН,), 10539-2014 (С2Н2, C2H6, С7Н16, i-C4H8, С5Н12, С3Н8, С3Н,, C8H8, C5H10, C6H12, С6Н14, C2H4, C2H4O), 10544-2014 (С4Н10), 10545-2014 (NH3, NO, CO, CO2, Н2, F2, NO2, SO2, О2, СН4, SiH4, H2S, HCN, Н2СО, РН3, 02, HCl), 10548-2014 (хладоны), 10770-2016 (СвН*).

-    Источники микропотоков газов и паров ИМ-РТ9-М-А1, 1 разряд (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46915-11);

-    Азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

6    ТУ 4215-001-16676952-2015 Газоанализаторы стационарные ТГА-XX-XXX. Технические условия.

67580-17
Номер в ГРСИ РФ:
67580-17
Производитель / заявитель:
ООО "Спектрприбор-Инжиниринг", г.Москва
Год регистрации:
2017
Cрок действия реестра:
30.05.2022
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
