| Номер в госреестре | 67581-17 |
| Наименование СИ | Зонд гидрологический |
| Обозначение типа СИ | MIDAS SVX2 |
| Изготовитель | "Valeport Ltd.", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонд гидрологический MIDAS SVX2 (далее - зонд) предназначен для измерений температуры, удельной электрической проводимости (УЭП), гидростатического давления и измерения на их основе скорости распространения звука в морской воде косвенным методом.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерения УЭП основан на индуктивном (бесконтактном) способе измерения электрических характеристик системы датчик - раствор.
Принцип действия канала измерения гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
По результатам прямых измерений температуры, удельной электрической проводимости и гидростатического давления происходит пересчет скорости распространения звука в морской воде.
Зонд гидрологический MIDAS SVX2 работает при напряжении 9-30 В постоянного тока и может управляться через программное обеспечение DataLog. Для подключения зонда к ПК используется любой из доступных методов подключения (RS232, RS485, RS422 или FSK). Для вывода данных в режиме реального времени подсоедините сигнальный кабель к 10 пиновому разъему.
Все части стандартной системы (за исключением верхней части 3х метрового кабеля, тип Y) разработаны для погружения в воду на глубину до 6000 метров. Все адаптеры (RS485, RS422, FSK) являются водозащищенными.

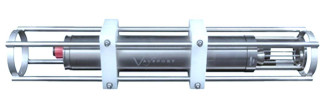

Зонд гидрологический MIDAS SVX2 поставляется с рамой из нержавеющей стали, которая также служит и для защиты.
Для компенсирования давления корпуса, предназначенного для использования в воде, используется специальная инертная жидкость фторинетр.
-oJ I ла
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Зонд имеет встроенное и автономное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Просмотр наименование ПО и номер версии доступны в разделе «About» в окне ПО «DataLog», которое автоматически запускается при старте программы.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | DataLog | DataLog |
| Номер версии (идентификационный номер) ПО | - | 0400/7115/H2 |
| Цифровой идентификатор ПО (CRC 32) | - | F60829FF |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений УЭП, См/м | от 1,0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений УЭП, См/м | ±0,1 |
| Диапазон измерений температуры, °С | от -5 до +35 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,02 |
| Диапазон измерений гидростатического давления, МПа | от 0 до 60 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, % | ±0,1 |
| Диапазон измерений скорости звука в воде, м/с | от 1400 до 1650 |
| Пределы допускаемой абсолютной погрешности измерений скорости звука в воде, м/с | ±0,5 |
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры: Зонд | |
| - длина, мм, не более | 665 |
| - диаметр, мм, не более | 88 |
| Рама | |
| - длина, мм, не более | 750 |
| - ширина, мм, не более | 140 |
| - высота, мм, не более | 120 |
| Масса (в раме), кг, не более | 20 |
| Питание | |
| Внешнее питание | от 8 до 30 В |
| Литиевые элементы питания | 8 по 3,6 В, тип D |
| Мощность, потребляемая зондом, не более | 50 мА при 12 В (0,25 мА в спящем режиме) |
| Условия эксплуатации: Температура водной среды, °С | от - 5 до +35 |
| Г идростатического давление, МПа | от 0 до 60 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульных листах Руководств по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Металлический корпус со встроенными датчиками | 1 шт. | |
| Интерфейсные кабели, длиной 3 метра, тип Y (для связи прибора с ПК) | 1 компл. | |
| Набор для обслуживания прибора с комплектом уплотнительных колец | 1 компл. | |
| Программное обеспечение | 1 шт. | |
| Транспортировочный кейс | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-209-24-2016 | 1 экз. |
осуществляется по документу МП-209-24-2016 «Зонд гидрологический MIDAS SVX2 Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.10.2016 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
Рабочий эталон 1 разряда единицы давления для области избыточного давления согласно ГОСТ Р 8.802-2012;
Рабочий эталон 1 разряда единицы температуры согласно ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости;
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГСССД 77-84 Морская вода. Шкала практической солености 1978 г;
ГСССД 202-2002 Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0.40 оС и избыточных давлениях 0..60 МПа;
Приказ Минприроды России от 19.10.2015 N 436 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений;
Техническая документация фирмы Valeport Ltd, Великобритания.
