| Номер в госреестре | 67582-17 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | OLYMPUS IPLEX RX |
| Изготовитель | Компания "Olympus Corporation (Industrial Business Division)", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные OLYMPUS IPLEX RX (далее - видеоэндоскопы) предназначены для измерений линейных размеров дефектов и их глубин в труднодоступных местах и скрытых полостях, неразрушающего контроля и диагностики объектов промышленности.
Принцип работы видеоэндоскопов основан на стереоскопических трехмерных измерениях дефектов. Координаты каждой заданной точки вычисляются на основе принципов триангуляции по двум изображениям, полученным с помощью двух линз стерео объективов, установленных в параллаксе. На основе полученных координат выполняются измерения.
Видеоэндоскоп состоит из системного блока, блока управления, оптического адаптера и зонда. Видеоэндоскопы имеют две модификации в зависимости от наружного диаметра зонда. Зонды выпускаются с наружными диаметрами 4 мм и 6 мм.
Видеоэндоскоп позволяет проводить измерения в четырех режимах: «Distance» («Расстояние»), «Point to line» («Расстояние от точки до линии»), «Depth» («Глубина»), «Area/Lines» («Участок/Линии»).

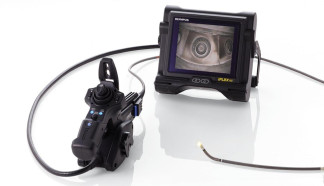

Внешний вид видеоэндоскопа приведен на рисунке 1.
Видеоэндоскопы имеют встроенное программное обеспечение «IPLEX RX» (далее ПО). Программное обеспечение идентифицируется при каждом включении видеоэндоскопа путем вывода на дисплей системного блока номера версии.
Программное обеспечение предназначено для:
- сбора, обработки и хранения данных,
- настройки,
- визуализации результатов измерений.
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Идентификационные данные ПО представлены в таблице 1.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IPLEX RX |
| Номер версии (идентификационный номер) ПО | 2.00* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | F20C3AE9 (рассчитан по алгоритму CRC32) |
| *- номер версии ПО должен быть не ниже указанного в таблице. | |
Основные метрологические и технические характеристики видеоэндоскопов, включая показатели точности, представлены в таблицах 2-3.
| Наименование характеристики и единицы величин | Значение характеристики |
| Диапазон измерений линейных размеров дефектов, мм | от 0,1 до 25 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % | 10 |
Таблица 3 - Технические характеристики
| Наименование характеристики и единицы величин | Значение характеристики |
| Питание: - напряжение от сети переменного тока частотой от 50 до 60 Гц, В | (110 ±11), (220±22) |
| - номинальное напряжение от аккумуляторной батареи Li-Ion, В | 10,8 |
| Габаритные размеры, мм, не более: - блока системного; | 239х99х215 |
| - блока управления; | 365x93x192 |
| - зондов; | 06х 10000; |
| - оптического адаптера | 06х25 |
| Масса, кг, не более: - блока системного | 3,50 |
| - блока управления | 0,25 |
| - зондов | 1,00 |
| - оптического адаптера | 0,03 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; | от +10 до +30 |
| - относительная влажность воздуха, % | от 10 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель системного блока видеоэндоскопа.
Комплектность видеоэндоскопов представлена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Количество |
| Блок системный | 1 шт. |
| Блок управления | 1 шт. |
| Сменный зонд | от 1 шт.* |
| АС адаптер | 1 шт. |
| Шнур питания АС | 1 шт. |
| Кабель-переходник VGA | 1 шт. |
| Кейс для хранения оптических адаптеров | 1 шт. |
| Наименование | Количество |
| Наплечный ремень | 1 шт. |
| Держатель для кейса для оптических адаптеров | 1 шт. |
| Набор для очистки линз | 1 шт. |
| Колпачок объектива (4 мм или 6 мм) | 1 шт. |
| Чека-фиксатор | 1 шт. |
| Ремень фиксации зонда | 1 шт. |
| USB-накопитель для записи данных | 1 шт. |
| Кейс для переноски | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2512-0012-2016 | 1 экз. |
| * - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя. | |
осуществляется по документу МП 2512-0012-2016 «Видеоэндоскопы измерительные IPLEX RX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31 сентября 2016 г.
Основные средства поверки: меры длины концевые плоскопараллельные класса точности 3 ГОСТ 9038-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Техническая документация компании «Olympus Corporation» (Industrial Business Division), Япония.
| Зарегистрировано поверок | 45 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
