Газоанализаторы водорода HY-OPTIMA серии 2770, 67586-17

67586-17
Газоанализаторы водорода HY-OPTIMA серии 2770 (далее - газоанализаторы) с пультом дистанционного управления (пульт ДУ) HY-OPTIMA артикул 50000046 предназначены для измерений объемной доли водорода в потоке технологического газа, в инертных газах и азоте.
Карточка СИ
Номер в госреестре 67586-17
Наименование СИ Газоанализаторы водорода
Обозначение типа СИ HY-OPTIMA серии 2770
Изготовитель "H2Scan Corporation", США
Год регистрации 2017
Срок свидетельства 30.05.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы водорода HY-OPTIMA серии 2770 (далее - газоанализаторы) с пультом дистанционного управления (пульт ДУ) HY-OPTIMA артикул 50000046 предназначены для измерений объемной доли водорода в потоке технологического газа, в инертных газах и азоте.

Описание

Принцип действия газоанализаторов основан на изменении электрических характеристик чувствительного элемента при абсорбции водорода и преобразовании этих характеристик в электрический сигнал с регистрацией в цифровом виде на встроенном дисплее или через интерфейс, а также в аналоговый токовый сигнал.

Г азоанализаторы представляют собой автоматические стационарные приборы непрерывного действия.

Газоанализаторы выпускаются в следующих четырех моделях: 2770, 2771, 2773, 2774, отличающихся диапазонами измерения водорода, стойкостью к агрессивным примесям (модель 2770 - для чистых газов, не содержащих H2S и CO; модель 2771 - для газов, содержащих CO до 100 млн-1 и H2S до 20 млн-1; модель 2773 - для газов, содержащих CO до 100 млн-1 и H2S до 1000 млн-1; модель 2774 - для газов с высоким содержанием примесей - до 10 % H2S и до 20 % CO).

Г азоанализатор состоит из цилиндрического взрывонепроницаемого корпуса с крышкой, внутри которого размещены электронные элементы и зажимы для подключения кабеля, и сенсора (чувствительного элемента), закрытого пламегасителем и выведенного в фитинг из нержавеющей стали, служащий для подключения к потоку технологического газа. В корпус сенсора встроен нагреватель и датчик температуры, с помощью которых осуществляется стабилизация температуры.

Пульт ДУ представляет собой устройство с кнопками управления, внутри корпуса которого находится электронная схема, содержащая источник питания и печатную плату, включающую в себя микроконтроллер и инфракрасный передатчик. Пульт ДУ предназначен для градуировки газоанализаторов.

Газоанализаторы оснащены цифровой индикацией.

Степень защиты оболочки газоанализаторов от проникновения пыли и воды IP66 по ГОСТ 14254-96.

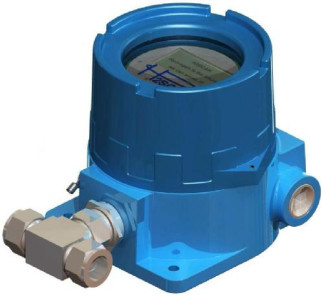

Общий вид газоанализатора и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Общий вид пульта ДУ представлен на рисунке 2.

Рисунок 1 - Общий вид газоанализатора    Рисунок 2 - Общий вид пульта ДУ

с указанием места пломбировки

Программное обеспечение

Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Газоанализатор водорода HY-OPTIMA серии 2770

Плата сенсора

Плата дисплея

Идентификационное наименование ПО

2700SBR373.hex

2700DBR164.hex

Номер версии (идентификационный номер ПО), не ниже

3.73

1.64

Цифровой идентификатор ПО

-

-

Технические характеристики

Метрологические характеристики газоанализаторов приведены в таблице 2, технические характеристики приведены в таблице 3.

Таблица 2 - Метрологические характеристики газоанализаторов

Модель

Диапазоны измерений объемной доли H2 (водород), %

Пределы допускаемой абсолютной погрешности, %

Предел допускаемого изменения выходного сигнала за 7 сут, %, абс. значение

от нижнего предела измерения до 10 % H2 включ.

св. 10 % H2

от нижнего предела измерения до 10 % H2 включ.

св. 10 % H2

2770

от 0,5 до 100

±0,30

±1,00

0,20

0,40

2771

от 0,1 до 20

±0,15

±0,30

0,15

0,30

2773

от 0,5 до 100

±0,30

±1,00

0,20

0,40

2774

от 0,5 до 100

±0,30

±1,00

0,20

0,40

Наименование характеристики

Модель газоанализатора

2770

2771

2773

2774

Расход газа, л/мин

от 0,1 до 10,0 (рекомендуется 1,0)

Температура потока измеряемого газа, оС

от -20 до +60

Абсолютное давление измеряемого газа, бар, не более

3

2

3

3

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, В-А, не более

15

Время прогрева, мин, не более

30

Время установления показаний (Т90), с, не более

60

90

60

90

Выходной сигнал:

-    аналоговый, мА

-    цифровой

от 4 до 20 RS-422, RS-232

Габаритные размеры (без учета кабельных вводов, заглушек и дополнительной трубной обвязки), мм, не более

-    ширина

-    высота

-    глубина

140

215

145

Масса, кг, не более

2,7

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающей среды (без конденсации влаги), %, не более

-    атмосферное давление, кПа

от -20 до +55

95 (при +25 °С) от 84,0 до 106,7

Средний срок службы, лет

10

Маркировка взрывозащиты: -газоанализатора - пульта ДУ

1Ex d ПВ+Н2 T4 Gb X 0Ex ia IIC T4 Gа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Г азоанализатор

HY-OPTIMA серии 2770

1

Пульт дистанционного управления

HY-OPTIMA артикул 50000046

1*

Паспорт

ПС

1

Руководство по эксплуатации

РЭ

1

Методика поверки

МП 127-221-2016

1**

Наименование

Обозначение

Количество

Фитинги для подключения

-

1

*Возможна комплектация запасными пультами по дополнительному заказу **Один экземпляр на партию, но не менее одного экземпляра в один адрес Возможна комплектация элементами системы подготовки пробы: редукторы, ротаметры, краны, фитинги, линии и подачи пробы и монтаж газоанализатора в обогреваемом шкафу с этими элементами.

Поверка

осуществляется по документу МП 127-221-2016 «ГСИ. Газоанализаторы водорода HY-OPTIMA серии 2770», утвержденному ФГУП «УНИИМ» «27» февраля 2017 г.

Основные средства поверки:

-    стандартные образцы - газовые смеси водород-азот ГСО 10699-2015, диапазон измерений (0,2-90) %, абс. погрешность ±(0,0026-0,09) %;

-    генератор газовых смесей ГГС модификация ГГС-К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к газоанализаторам водорода HY-OPTIMA серии 2770

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования
