| Номер в госреестре | 67590-17 |
| Наименование СИ | Микроскопы видеоизмерительные |
| Обозначение типа СИ | MarVision серии QM 300 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы видеоизмерительные MarVision серии QM 300 (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.
Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на видеоизмерительном столе, проецируется на оптическую головку микроскопа.
Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.
Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах. Микроскопы в зависимости от типоразмеров выпускаются в трех модификациях (табл. 2).

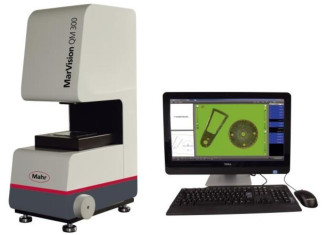

Внешний вид микроскопов приведен на рисунке 1.
Микроскопы оснащены программным обеспечением (ПО) M3. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M3 |
| Номер версии (идентификационный номер) ПО | v.2 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения микроскопов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон измерений, мм - по оси X - по оси Y | от 0 до 32 от 0 до 24 | от 0 до 57 от 0 до 42 | от 0 до 96 от 0 до 72 |
| Пределы допускаемой абсолютной погрешности измерений в плоскости XY*, мкм | ±(4+L/50) | ±(4,5+L/50) | ±(7,5+L/50) |
| Рабочее расстояние, мм | 30 | ||
| Дискретность отсчета, мкм | 0,001 | ||
*L - измеряемая длина в мм
Таблица 3 - Основные технические характеристики микроскопов
| Наименование характеристики | Значение | ||
| Максимальная нагрузка на стол, кг, не более | 2 | ||
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | 220±22 | ||
| - частота переменного тока, Гц | 50±2,5 | ||
| Габаритные размеры, мм, не более | |||
| - длина | 330 | 330 | 340 |
| - ширина | 230 | 240 | 250 |
| - высота | 580 | 720 | 820 |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от +15 до +25 | от +15 до +25 | от +15 до +25 |
| - относительная влажность, % | от 40 до 80 | от 40 до 80 | от 40 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный MarVision серии QM 300 | - | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-37-2017 | 1 экз. |
осуществляется по документу МП № 203-37-2017 «Микроскопы видеоизмерительные MarVision серии QM 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 марта 2017 г. Основное средство поверки:
- мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация Mahr GmbH, Германия
