Номер в госреестре | 67592-17 |
Наименование СИ | Контроллеры промышленные многофункциональные |
Обозначение типа СИ | SmartNexus |
Изготовитель | Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт"), г. Тула |
Год регистрации | 2017 |
Срок свидетельства | 30.05.2027 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Контроллеры промышленные многофункциональные SmartNexus (далее по тексту -контроллеры) предназначены для измерений и воспроизведений аналоговых сигналов напряжения и силы постоянного тока, а также измерений количества импульсов электрического напряжения.
Принцип действия контроллеров основан на аналого-цифровом и цифро-аналоговом преобразовании электрических сигналов, обработке и сохранении полученной информации с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа.
Контроллеры являются программно-управляемыми устройствами, реализующим обработку сигналов в соответствии с заложенными алгоритмами, реализованными во встроенном программном обеспечении. Контроллеры используются в составе многофункциональных комплексов телеметрии, применяемых в системах автоматизации промышленных объектов.
В зависимости от назначения контроллеры имеют следующие каналы:
- каналы для измерения аналоговых сигналов напряжения и силы постоянного тока. Данные каналы предназначены для контроля состояния аналоговых датчиков;
- каналы для измерения количества импульсов электрического напряжения. Данные каналы предназначены для контроля состояния дискретных датчиков;
- каналы для воспроизведения аналоговых сигналов напряжения и силы постоянного тока. Данные каналы предназначены для управления внешними устройствами посредством подачи сигналов заданной силы или напряжения постоянного тока. Аналоговые выходные каналы гальванически развязаны. Каждый выход имеет возможность независимой конфигурации и установки выходного сигнала.
В зависимости от модификации контроллеры могут сочетать в себе один или несколько видов вышеперечисленных каналов в различных комбинациях. Максимально возможное количество каналов для измерения - 12, для воспроизведения - 8.
Опрос и конфигурирование контроллеров производится по протоколу Modbus RTU.
Контроллеры представляют собой устройства, выполненные в пластиковом корпусе. В корпусе контроллеров размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллеров. На микропроцессорной плате установлены разъемы для обеспечения подключения внешнего питания, разъемы для подключения интерфейсных кабелей и элементы индикации работы контроллеров.
В состав контроллеров входят электронные платы (модули), объединенные шиной питания и обмена данными. Модули входов (дискретных, аналоговых) контроллеров проводят опрос цифровых и аналоговых входов, на которые поступают сигналы от датчиков, концевых выключателей, тумблеров и другого оборудования. Входные аналоговые сигналы могут подаваться как в виде напряжения постоянного тока, так и в виде силы постоянного тока. Контроллеры измеряют принятый уровень сигнала, сравнивают его с установленным диапазоном измерений и сохраняют в памяти полученную информацию. Когда с головного устройства (программируемый логический контроллер, либо компьютер диспетчера) приходит запрос на выдачу данных, контроллеры считывают данные из памяти и передают их по каналу связи (USB, Ethernet, GPRS) по протоколам Modbus TCP или Modbus RTU. Переданные данные обрабатываются программным обеспечением, установленным на компьютере диспетчера, которое представляет их в виде таблиц, графиков и другой наглядной форме.
Передача данных от контроллеров на диспетчерский центр оператора осуществляется по каналу связи Ethernet или GSM(GPRS) (зависит от применяемого модуля связи).
Обозначение записи условного обозначения контроллеров при заказе: «Многофункциональный промышленный контроллер «SmartNexus» XXXX (сокращенное наименование контроллеров), где ХХХХ - это четырехзначный классификатор, отображающий тип контроллера, номер внутри типа, номер версии, количество функциональных узлов внешней периферии, соответственно.
0 - адаптеры и модули настройки
1 - головные контроллеры и программируемые логические контроллеры (ПЛК)
2 - модули беспроводной связи
3 - модули измерительных входов
4 - модули управляющих выходов
5 - модули интерфейсов
6 - модули внешнего питания
7 - регуляторы
8 - специализированные модули
9 - резерв

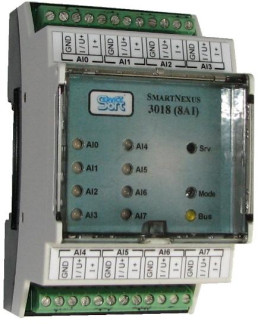

Внешний вид контроллеров и место пломбирования представлены на рисунке 1.
Рисунок 1 - Внешний вид и место пломбирования контроллеров
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного в контроллеры и внешнего, функционирующего на внешних программно-аппаратных платформах.
Встроенное ПО является метрологически значимым. Метрологические характеристики контроллеров нормированы с учётом влияния встроенного ПО.
К основным выполняемым функциям встроенного ПО относятся: опрос датчиков с дискретными, импульсными или аналоговыми выходами; управление внешними цепями с использованием аналоговых, дискретных и релейных выходных цепей; коммутирование, опрос и управление внешними устройствами по интерфейсным линиям связям RS-232/RS-422/RS-485; комбинации указанных возможностей. К дополнительным выполняемым функциям относятся: самостоятельный обмен данными между контроллерами; обмен данными с сервером телеметрии посредством GPRS, SMS, CSD с использованием стандартных и собственных протоколов обмена.
Внешнее ПО не является метрологически значимым и предназначено для связи контроллеров с персональным компьютером, с возможностью считывания служебной информации, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
Идентификационные данные (признаки) | Значение | |
Встроенное | Внешнее | |
Идентификационное наименование ПО | SmartNexus | SSoft:Poverka |
Номер версии (идентификационный номер ПО), не ниже | 1.0.0 | 2.6.0.0 |
Цифровой идентификатор ПО | - | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Наименование характеристики | Значение |
Диапазон измерений напряжения постоянного тока, В | от 0 до 5 |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % | ±0,5 |
Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,5 |
Параметры входных импульсных сигналов: - диапазон амплитудных значений, В - длительность импульсных сигналов, мс, не менее - частота следования импульсных сигналов, Гц, не более | от 4,8 до 30 1 300 |
Пределы допускаемой абсолютной погрешности измерений количества импульсов электрического напряжения (на каждую 1000 импульсов), имп. | ±1 |
Диапазон воспроизведений напряжения постоянного тока, В | от 0 до 10 |
Пределы допускаемой приведенной (к диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока, % | ±0,5 |
Диапазон воспроизведений силы постоянного тока, мА | от 4 до 20 |
Пределы допускаемой приведенной (к диапазону воспроизведений) погрешности воспроизведений силы постоянного тока, % | ±0,5 |
Напряжение питания от источника постоянного тока, В | от 7 до 48 |
Потребляемая сила постоянного тока (при напряжении питания 12 В), мА, не более | 280 |
Габаритные размеры, (длинахширинахвысота), мм, не более | 90x60x54 |
Масса, кг, не более | 0,20 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, % | от -40 до +60 90 |
Средняя наработка на отказ, ч, не менее | 87600 |
Средний срок службы, лет, не менее | 10 |
наносится на этикетку контроллера и на титульный лист паспорта типографским способом.
Комплектность контроллеров представлена в таблице 3.
Таблица 3 - Комплектность контроллеров
Наименование | Количество |
Контроллер промышленный многофункциональный SmartNexus | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Паспорт | 1 экз. |
Методика поверки | 1 экз. |
Упаковка | 1 шт. |
Диск с ПО «SSoft:Poverka»* | 1 шт. |
Примечание - * - поставляется по заказу |
осуществляется по документу МП 67592-17 «Контроллеры промышленные многофункциональные SmartNexus. Методика поверки», утвержденному ООО «ИЦРМ» 17.03.2017 г.
Основное средство поверки: калибратор электрических сигналов CA71 (регистрационный номер в Федеральном информационном фонде № 53468-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний
ТУ 4217-026-73573426-2015 Контроллеры промышленные многофункциональные SmartNexus. Технические условия
