| Номер в госреестре | 67594-17 |
| Наименование СИ | Плотномеры автоматические |
| Обозначение типа СИ | серии VIDA |
| Изготовитель | "Instrumentation Scientifique de Laboratoire" (ISL), Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры автоматические серии VIDA модификации VIDA 40, VIDA 40Н, VIDA 80Н, VIDA 40SC, VIDA 40SCH, VIDA 80SCH (далее - плотномеры) предназначены для измерений плотности жидкостей в условиях лаборатории.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, цветным сенсорным с диагональю 7 дюймов дисплеем и кнопкой Start - stop.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления Pt100 (a = 0,00385 °C-1, класс В по ГОСТ 6651-2009) и осуществляется автоматическая коррекция по температуре (АСТМ-D 1250), также автоматически определяется наличие пузырьков в образце. В модификациях VIDA 40Н, VIDA 80Н, VIDA 40SCH, VIDA 80SCH осуществляется коррекция на вязкость.
Плотномер представляет из себя настольный прибор, с полным циклом измерения введенного из шпица образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей, очистки и осушки растворителями ячейки после измерений. В модификациях VIDA 40SC, VIDA 40SCH, VIDA 80SCH смена образцов производится автоматически с помощью автосемплера.
Модификации плотномера различаются основными метрологическими характеристиками и видом калибровки.

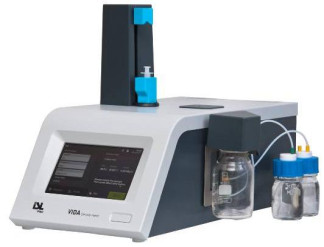

Общий вид средства измерений представлен на рисунке 1.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VIDA firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 5.08 |
| Цифровой идентификатор ПО | недоступен |
Плотномер функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| VIDA 40 | VIDA 40Н | VIDA 80Н | VIDA 40SC | VIDA 40SCH | VIDA 80SCH | |
| Диапазон показаний плотности, г/см3 | от 0 до 3 | |||||
| Диапазон измерений плотности жидкости, г/см3 | от 0,65 до 2,00 | |||||
| Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 | ±0,0001 | ±0,00005 | ±0,00005 | ±0,0001 | ±0,00005 | ±0,00005 |
| Повторяемость результатов измерений плотности, г/см3, не более | 0,00002 | 0,00001 | 0,00001 | 0,00002 | 0,00001 | 0,00001 |
| Диапазон рабочей температуры, °C | от 0 до +100 | |||||
| Нестабильность поддержания температуры, °С, не более | ±0,03 | ±0,01 | ±0,01 | ±0,03 | ±0,01 | ±0,01 |
| Наименование характеристики | Значение | |||
| Модификация | VIDA 40 | VIDA VIDA 40Н 80Н | VIDA 40SC | VIDA VIDA 40SCH 80SCH |
| Напряжение питания переменным током, В Частотой, Гц | 110/240 50/60 | |||
| Потребляемая мощность, В-А, не более | 400 | |||
| Г абаритные размеры (ДхШхВ), мм, не более | 405x251x375 | 540x331x375 c автосемплером | ||
| Масса, кг, не более | 16,8 | 20,0 | ||
| Объем образца для анализа, см3 | 3 | |||
| Максимальное давление испытуемого образца, МПа | 1,0 | |||
| Максимальное значение кинематической вязкости, мм2/с | 5000 | 30000 | ||
| Коррекция вязкости | нет | есть | нет | есть |
| Предварительный подогрев образца в шприце | нет | есть | нет | есть |
| Калибровка | по воздуху и воде | Многоточечная температурная | по воздуху и воде | Многоточечная температурная |
| Интерфейсы | 2 - USB, 1 - Ethernet, 1 - RS 232 | |||
| Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха, % | от +10 до +35 до 85 (без конденсата) | |||
| Среднее время наработки на отказ, ч Средний срок службы, лет | 5000 10 | |||
наносится на эксплуатационную документацию типографическим способом и на плотномер в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномер | VIDA 40 (VIDA 40Н, VIDA 80Н, VIDA 40SC, VIDA 40SCH, VIDA 80SCH) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2302- 98 -2017 | 1 экз. |
осуществляется по документу МП 2302-0098-2017 «Плотномеры автоматические серии VIDA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17 февраля 2017 г.
Основные средства поверки:
Установка гидростатического взвешивания - государственный вторичный эталон единицы плотности ВЭТ18 с диапазоном хранения и передачи единицы плотности от 650 до 2000 кг/м3
3 3
и пределами абсолютной погрешности не более ±8,0-10" кг/м в соответствии с ГОСТ 8.024-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности Техническая документация компании «ISL», Франция.
| Зарегистрировано поверок | 26 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
