| Номер в госреестре | 67598-17 |
| Наименование СИ | Комплекты для полевого измерения температуры грунтов |
| Изготовитель | Общество с ограниченной ответственностью "Приборы для испытаний грунтов" (ООО "ПИГ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для полевого измерения температуры грунтов (далее по тексту - ТМК) предназначены для измерения и отображения в режиме реального времени температуры грунтов в сухих и сырых скважинах глубиной до 300 м в процессе проведения полевых и стационарных исследований температурного режима грунтов при инженерных изысканиях и мониторинге в естественных и нарушенных условиях.
Принцип действия ТМК основан на измерении аналоговых сигналов от датчиков температуры термокосы ТК и их преобразовании в цифровые сигналы в переносном цифровом измерительном приборе ЭТЦ-0,1/10, где они индицируются на жидкокристаллическом дисплее в градусах Цельсия.
ТМК состоит из термокос(ы) ТК и цифрового прибора ЭТЦ-0,1/10 (считыватель со встроенным переключателем на 10 каналов). Термокоса ТК представляет собой цепочку датчиков температуры в виде медных чувствительных элементов термопреобразователей сопротивления с НСХ типа 100М (по ГОСТ 6651-2009), соединенных общим кабелем в гирлянду, оснащенную разъемом. В одну термокосу ТК может быть объединено несколько гирлянд. Шаг расположения датчиков температуры по длине кабеля термокосы ТК в соответствии с ГОСТ 25358-2012 (стандартное исполнение) или по требованию заказчика. Места спаек гирлянд термокосы ТК электро- и гидроизолированы. Гидроизоляция выполнена с применением полиэтилена и термоусадочных материалов.
Прибор ЭТЦ-01/10 выполнен на основе микросхемы и предназначен для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней.
Пломбирование комплектов для полевого измерения температуры грунтов не предусмотрено.

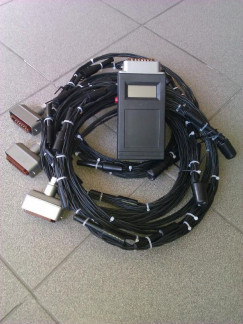

Общий вид ТМК в сборе представлен на рисунке 1.
Комплекты для полевого измерения грунтов имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в цифровой измерительный прибор ЭТЦ-0,1/10 на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения -отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендацией по метрологии Р 50.2.077-2014.
| Таблица 1 - Метрологические и технические характеристики ТМ | К |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений, °С- | |
| - в диапазоне св. -10 до +10 °С включ. - в диапазоне св. -30 до -10 °С включ. и св. +10 до +30 °С включ. - в диапазоне св. +30 до +40 °С включ. - в диапазоне св. -40 до -30 °С включ. - в диапазоне св. -50 до -40 °С включ. и св. +40 до +50 °С | ±0,1 ±0,2 ±0,3 ±0,4 ±0,5 |
| Время отсчета показаний, с, не более | 1 |
| Цена единицы наименьшего разряда, °С | 0,1 |
| Число датчиков температуры в одной гирлянде, шт. | от 1 до 10 |
| Максимальное количество гирлянд в одной термокосе, шт. | не ограничено |
| Расстояние между датчиками в гирлянде, м | В соответствии с ГОСТ 25358-2012 или по требованию заказчика |
| Максимальная длина гирлянды термокосы, м | до 300 |
| Напряжение питания автономных источников постоянного тока, В | 9,0 |
| Потребляемый ток, мА, не более | 4 |
| Г абаритные размеры прибора ЭТЦ-0,1/10 (без учета соединительного разъема), мм | 173x85x40 |
| Масса прибора, кг | 0,3 |
| Условия эксплуатации ТМК: - температура окружающей среды, °С: - для термокосы ТК - для прибора ЭТЦ-0,1/10 - относительная влажность воздуха, %: - для термокосы ТК - для прибора ЭТЦ-0,1/10 | от -50 до +50 от -10(*) до +50 до 100 до 90 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание к таблице 1: (*) - от -50°С кратковременно (не более 1 мин). | |
наносится на титульный лист Руководства по эксплуатации ТМК.4211.РЭ (в правом верхнем углу) типографским способом, а также на корпус прибора при помощи наклейки.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Цифровой прибор | ЭТЦ-0,1/10 | в соответствии с заказом |
| Термокоса | ТК | количество термокос, гирлянд в термокосах и датчиков в гирляндах - в соответствии с заказом |
| Методика поверки | МП-207.1-029-2016 | 1 экз. |
| Паспорт | ТМК.4211.ПС | 1 экз. |
| Руководство по эксплуатации | ТМК.4211.РЭ | 1 экз. |
осуществляется по документу МП 207.1-029-2016 «Комплекты для полевого измерения температуры грунтов. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.11.2016 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Регистрационный № 33744-07).
Многоканальный прецизионный измеритель температуры МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-001-05171686-2016 Комплект для полевого измерения температуры грунтов. Технические условия.
| Зарегистрировано поверок | 255 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
