| Номер в госреестре | 67600-17 |
| Наименование СИ | Уровнемеры волноводно-радарные |
| Обозначение типа СИ | ТИТАН-370У |
| Изготовитель | Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры волноводно-радарные ТИТАН-370У (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в закрытых и открытых баках, отстойниках, резервуарах и т.п.
Принцип действия уровнемеров основан на измерении интервала времени между излучением электромагнитного импульса и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Уровнемеры состоят из электронного блока, вмонтированного в металлический корпус, и подсоединенного к нему волновода. У уровнемеров в высокотемпературном исполнении между электронным блоком и волноводом установлена теплоотводящая трубка. К электронному блоку уровнемеров может быть подключен дисплейный модуль ДМ-70, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Электронный блок вырабатывает электромагнитные импульсы длительностью 0,5 не, которые передаются на волновод через узел крепления. Импульсы распространяются вдоль волновода. При попадании в среду с другой диэлектрической проницаемостью часть энергии импульса отражается от ее поверхности и возвращается к узлу крепления волновода, где принимается электронным блоком. Электронный блок измеряет интервал времени между излучаемым электромагнитным импульсом и эхо-сигналом. Затем, вычисляется расстояние до контролируемой среды и, с учетом высоты резервуара и положения уровнемера, значение уровня, которое преобразуется в сигнал аналогового и/или цифрового выхода.
Волновод уровнемеров имеет различное конструктивное исполнение, в зависимости от области применения и типа контролируемой среды.
Уровнемеры выпускаются различных модификаций (ТИТАН-370У-10, ТИТАН-370У-11, ТИТАН-370У-12, ТИТАН-370У-20, ТИТАН-370У-30, ТИТАН-370У-32, ТИТАН-370У-33, ТИТАН-370У-34, ТИТАН-370У-35) отличающихся диапазоном измерений, конструктивным исполнением волновода, отсутствием или наличием взрывозащиты и теплоотводящей трубки, типом механического и электрического соединений, типом выходного сигнала, отсутствием или наличием дисплейного модуля ДМ-70.
Результаты измерений уровнемеров посредством выходных аналоговых или цифровых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Конфигурирование уровнемеров осуществляется с помощью кнопок на дисплейном модуле ДМ-70, с помощью внешнего HART- коммуникатора, персонального компьютера через HART- модем или через интерфейс RS485 (Modbus RTU).
Уровнемеры монтируются на резервуаре с помощью резьбового или фланцевого соединения.
Общий вид уровнемеров представлен на рисунке 1.

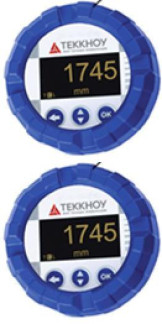

Общий вид электронного блока с дисплейным модулем ДМ-70
Общий вид электронного блока с без дисплейного модуля
| л | ■—-Щ | |
| 1 | я 1 1 | |
| щ | — | А |
Общий вид волноводов в исполнении
30; 32; 33; 34; 35
10; 11; 12
Уровнемеры от несанкционированного доступа пломбируются с помощью клейма-наклейки, которая наносится на электронный блок под крышкой уровнемера. Место нанесения клейма-наклейки указано на рисунке 2.
Уровнемеры имеют встроенное программное обеспечение ТИТАН-370У и встроенное программное обеспечение ДМ-70, установленное на дисплейный модуль ДМ-70. Программное обеспечение ТИТАН-370У предназначено для идентификации, сбора, обработки, регистрации и передачи данных. Программное обеспечение ДМ-70 предназначено для передачи данных, настройки, диагностики и отображения результатов измерений.
Уровень защиты программного обеспечения уровнемеров «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование программного обеспечения | ТИТАН-370У | ДМ-70 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 2.4 | не ниже 4.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, м | от 0,10 до 39,89 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнения 10, 11, 12), мм, в диапазоне измерений уровня: - от 0,1 до 0,2 включ., м; | ±10 |
| - св. 0,2 до 2,0 включ., м; | ±4 |
| - св. 2,0 до (L - 0,2) включ., м; | ±2 |
| - св. (L - 0,2) до L м | ±6 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнение 20), мм, в диапазоне измерений уровня: - - от 0,1 до 0,2 включ., м; | ±5 |
| - св. 0,2 до 2,0 включ., м; | ±3 |
| - св. 2,0 до (L - 0,2) включ., м; | ±2 |
| - св. (L - 0,2) до (L - 0,01) м | ±6 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня (исполнения 30, 32, 33, 34, 35), мм, в диапазоне измерений уровня: - от 0,1 до 0,2 включ., м; | ±10 |
| - св. 0,2 до 2,0 включ., м; | ±4 |
| - св. 2,0 до (L - 0,31) включ., м; | ±2 |
| - св. (L - 0,31) до (L - 0,11) м | ±6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры | ±1 |
| окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от верхнего предела диапазона измерений |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры контролируемой среды в диапазоне рабочих температур, на каждый 1 °С, % от верхнего предела диапазона измерений | ±0,03 |
| Дискретность отсчета, мм | 1 |
| Нормальные условия измерений: - температура окружающей среды, °С; - относительная влажность при температуре 25 °С, %, не более | от +15 до +25 80 |
| * зависит от исполнения и длины волновода (L, м). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная длина волновода*, м: - исполнение 10; - исполнения 11, 12; - исполнение 20; - исполнения 30, 33, 34, 35; - исполнение 32 | от 0,3 до 8,0 от 0,3 до 2,0 от 0,2 до 3,0 от 1,0 до 40,0 от 1,0 до 12,0 |
| Выходной сигнал | от 4 до 20 мА, HART; или RS485 (Modbus RTU) |
| Напряжение питания постоянного тока, В: - исполнение N (взрывобезопасная среда); - исполнения Xi, XiT (взрывоопасная среда); - исполнения Xd, XdT (взрывоопасная пылевая среда) | от 18 до 36 от 18 до 30 от 18 до 33 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры**, мм, не более: - высота - ширина - длина | 70 101 40336 |
| Масса**, кг, не более | 30 |
| Диапазон температуры окружающей среды, °С: - исполнения N; NT - исполнение Xi; XiT; - исполнения, Xd, XdT | от -40 до +85 от -40 до +80 от -40 до +70 |
| Диапазон температуры контролируемой среды**, °С | от -40 до +300 |
| Максимальное рабочее избыточное давление, МПа | 15 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 11 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 67 |
| * допускается укорачивание волновода, ** зависит от модификации уровнемера. | |
Маркировка взрывозащиты уровнемеров для различных модификаций приведена в таблице 4.
Таблица 4 - Маркировка взрывозащиты уровнемеров
| Исполнение взрывозащиты | Ех-маркировка по ГОСТ 30852.0-2012 (МЭК 60079-0:1998) | Ех-маркировка по ГОСТ Р МЭК 60079-0-2011 | |
| Xi | исполнения 10, 11, 12, 20, 30, 32, 33, 34, 35 | 0ExiaIIBT6 X | - |
| XiT | электронный блок | 1ExiaIIBT6 X | - |
| волновод: - исполнения 10, 11, 12, 20 - исполнения 30, 32, 33, 34, 35 | 0Exi aIIB T3/T4/T5/T6 X 0ExiaIIBT4/T5/T6 X | - | |
| Xd | исполнения 10, 30, 33, 34, 35 | - | Ex ta IIIC T85°C Da |
| XdT | электронный блок: - исполнение 10, - исполнения 30, 33, 34, 35 | Ex tb IIIC T85°C.. T200°C Db Ex tb IIIC T75°C.T130°C Db | |
| волновод | - | Ex ta IIIC T85°C Da | |
наносится на титульный лист руководства по эксплуатации и на идентификационную табличку, закрепленную на электронном блоке уровнемера, типографским способом.
Таблица 5 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер волноводно-радарный ТИТАН-370У | 1 шт. | |
| Дисплейный модуль ДМ-70* | 1 шт. | |
| Портативный HART-коммуникатор * | 1 шт. | |
| Упаковка | 1 шт. | |
| Паспорт | ПС 4214.002.44345622.370У | 1 экз. |
| Руководство по эксплуатации | РЭ 4214.002.44345622.370У | 1 экз. на партию |
| Методика поверки | МП 2511/0004-16 | 1 экз. на партию |
| * поставляется по заказу. | ||
осуществляется по документу МП 2511/0004-16 «Уровнемеры волноводно-радарные ТИТАН-370У Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 октября 2016 г. Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
«Уровнемеры волноводно-радарные ТИТАН-370У. Технические условия. ТУ 4214-003-44345622-2015».
