Датчики ТН-485 (далее по тексту - датчики) предназначены для непрерывных измерений и регистрации температуры воздуха (поверхности материала), атмосферного давления и относительной влажности воздуха и/или других неагрессивных газов.
Датчики представляют собой электронное устройство в пластиковом корпусе, общий вид которого представлен на рисунках 1 и 2.

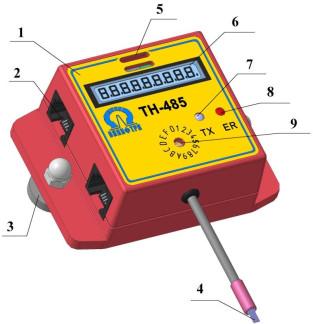

1 - электронный блок датчика; 2 - разъем RJ-11 для подключения питания и организации разветвленной линии (4 шт.); 3 - неодимовый магнит, закрепленный винтом (2 шт.); 4 - выносной неразъемно подключенный термометр сопротивления (ТС);
5 - перфорация в корпусе для корректной работы измерителя влажности и звукового пьезодинамика; 6 - жидкокристаллический индикатор; 7 - светодиод/индикатор получения/выполнения запросов сети; 8 - светодиод/индикатор ошибок;
9 - кодовый переключатель выбора адреса датчика на линии.
Рисунок 1 - Внешний вид датчиков
В качестве чувствительного элемента температуры в датчике используется миниатюрный пленочный платиновый термометр сопротивления HERASENS 32208439. Он неразъемно подключен к электронному блоку датчика кабелем длиной 100 мм. Чувствительным элементом влажности является емкостной сенсор сорбционного типа SHT15. Чувствительным элементом датчика атмосферного давления является пьезосопротивление.
Разъемы RJ-11 служат для подключения питания к датчику и для организации линии датчиков, позволяя контролировать и передавать на управляющее устройство (ПК) температуру, влажность и давление. Рекомендуемый кабель - ШТЛП-4. Созданная линия может иметь топологию «дерево» и включать в себя до 16 датчиков. У каждого датчика на линии свой уникальный адрес, который задается кодовым переключателем выбора адреса.
Связь датчика с ПК осуществляется при помощи специального программного обеспечения «Климат-4». Данная программа предназначена для удаленного наблюдения и записи в локальную базу данных измеряемых параметров. Инструкция по установке и пользованию программой описана в п. 2.3 руководства по эксплуатации АЮМТ.416311.002 РЭ.
Результат измерения температуры, влажности и атмосферного давления выводится на жидкокристаллический индикатор, чередуя показания раз в 3 секунды.
На лицевой панели имеется индикатор ошибок. Светодиод загорается в случае выхода температуры, влажности или давления за пределы указанного диапазона, или при возникновении конфликта адресов на линии датчиков.
В состав датчика входит пьезодинамик, играющий роль оповещателя в случаях выхода измеряемых параметров за указанный пользователем диапазон или возникновения ошибки в работе линии датчиков.
На обратной стороне корпуса винтами закреплены два неодимовых магнита для установки датчика на металлической поверхности. По решению потребителя магниты могут быть демонтированы, а технологические отверстия для крепления магнитов использоваться для иного способа закрепления датчика на поверхности.
Внешний вид датчика с указанием мест нанесения знака поверки приведен на рисунке 2.
В качестве пломбы от несанкционированного доступа к электронным компонентам датчика используется наклейка из разрушаемого винила, нанесенная на стык электронного блока (рисунок 3).
Рисунок 3 - Место пломбировки датчика
Датчики предназначены для эксплуатации в условиях макроклиматических районов с умеренным и холодным климатом с категорией размещения 3.1 (УХЛ 3.1), а также с сухим и влажным тропическим климатом (Т) по ГОСТ 15150-69.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения | Климат-4 | Программа просмотра измерений на графике |
| Идентификационное наименование Программного обеспечения | TH485.exe | DBViewer.exe |
| Номер версии (идентификационный номер) программного обеспечения | не ниже v.1.0.3 | не ниже v.1.0.2.81 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Таблица 2 - Метрологические характеристики | |
| Наименование параметра, единицы измерения | Значение |
| Диапазон измеряемых температур, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Диапазон измерений относительной влажности, % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: от 10 до 90 % включ. св. 90 % до 98 % | ±3 ±4 |
| Диапазон измерения атмосферного давления, кПа | от 60 до 110 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа | ±0,2 |
| Таблица 3 - Технические характеристики | |
| Наименование параметра, единицы измерения | Значение |
| Напряжение питания постоянного тока, В | от 5 до 9 |
| Потребляемая мощность, мВт | 54 |
| Длина линии, м, не более | 1000* |
| Масса, кг, не более | 0,055 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 70х53х30 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | от -40 до +60 |
| Относительная влажность воздуха (без конденсации), % | от 2 до 98 |
| Атмосферное давление, кПа | от 60 до 110 |
| *Зависит от типа кабеля, количества и взаимного расположения датчиков на линии. Значение нормировано для кабеля ШТЛП-4 и одного датчика | |
наносится в верхнем левом углу руководства по эксплуатации типографским способом, на переднюю панель корпуса датчика методом офсетной печати.
Комплект поставки датчиков представлен в таблице 4.
Таблица 4 - Состав комплекта датчика
| Наименование | Обозначе ние | Кол., шт. | Примечание |
| Датчик TH-485 | TH-485 | 1 | |
| Преобразователь интерфейса USB в RS-485 | TH-USB | 1 | в базовый комплект не входят и поставляются по согласованию с Заказчиком |
| Соединительный кабель miniUSB 2.0 A (1 м) | -- | 1 | в базовый комплект не входят и поставляются по согласованию с Заказчиком |
| Наименование | Обозначе ние | Кол., шт. | Примечание |
| Неодимовый магнит | -- | 2 | |
| Переходник питания 9 В (Крона) | -- | 1 | |
| Разъем телефонный RJ-11 | -- | 10 | |
| Приспособление для поверки | -- | 1 | по заказу |
| Программное обеспечение «Климат-4» | -- | 1 | по заказу |
| Программное обеспечение «Программа просмотра измерений на графике» | -- | 1 | по заказу |
| Руководство по эксплуатации АЮМТ.416311.002 РЭ | -- | 1 экз. | |
| Методика поверки АЮМТ.416311.002 МП | -- | 1 экз. | |
| Паспорт АЮМТ.416311.002 ПС | -- | 1 экз. | |
| Свидетельство о поверке | -- | 1 экз. | по заказу |
осуществляется по документу АЮМТ.416311.002 МП «Датчики ТН-485. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.12.2016 г.
Основные средства поверки:
- термометр лабораторный электронный «ЛТ-300» (рег. № 61806-15);
- термостат жидкостной «Термотест-05-02» (рег. № 39300-08);
- термостат жидкостной «Термотест-100» (рег. № 25777-03) диапазон измеряемых температур от минус 30 до плюс 100 °С, стандартное отклонение повторяемости поддержания установленной температуры в течении 1 ч (при доверительной вероятности Р=0,95) в диапазоне (от минус 30 до плюс 90) °С, не более ±0,01;
- термогигрометр ИВА-6Б с преобразователем ДВ2ТСМ исполнение 2П (рег. № 46434-11);
- барометр образцовый переносной БОП-1М (рег. № по 26469-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса датчика и на свидетельство
о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Датчик ТН-485. Технические условия АЮМТ.416311.002 ТУ.
