| Номер в госреестре | 67606-17 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | Визит-1М |
| Изготовитель | АО "Пермский научно-исследовательский технологический институт" (ПНИТИ), г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы «Визит-1М» (далее - приборы) предназначены для измерений отклонений от прямолинейности оси каналов труб.
Принцип действия приборов основан на измерении отклонений от прямолинейности точек реальной оси канала длинномерных труб от опорной (эталонной) прямой линии, в качестве которой используется натянутая между торцами трубы струна.
Прибор конструктивно состоит из блока измерительного, штанги с соединительным кабелем, блока согласования и персонального компьютера (ПК). Блок измерительный содержит два центрирующих узла, устанавливаемых на торцах измеряемой трубы, натянутую между ними струну и каретку с двухкоординатным трансформаторным преобразователем, перемещаемую в канале измеряемой трубы с помощью штанги и преобразующую отклонение своего центра от опорной линии (струны) по горизонтали и вертикали измеряемого сечения в электрический сигнал. Результаты измерений преобразуются измерительным блоком в цифровую форму и передаются в блок согласования и далее по интерфейсу USB в ПК, предназначенный для обработки данных, отображения, хранения результатов измерений.

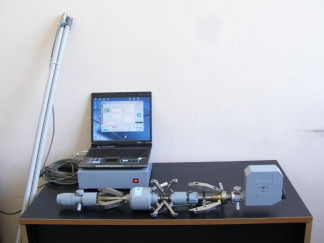

Общий вид приборов, обозначение места нанесения знака поверки представлены на рисунке 1.
1 - место нанесения знака поверки Рисунок 1 - Общий вид приборов «Визит-1М»
а) б)
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а) На блоке согласования; б) На измерительном блоке.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Приборы имеют программное обеспечение (ПО), предназначенное для формирования, отображения, хранения результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VISIT |
| Номер версии (идентификационный номер) ПО | Не ниже V.1.9.1.10 |
| Цифровой идентификатор ПО | Отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений отклонений от прямолинейности, мм | от -2 до +2 |
| Разрешающая способность прибора, мм | 0,001 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности оси канала, мм: - в горизонтальной плоскости - в вертикальной плоскости | ±0,03 ±0,05 |
| Пределы допускаемой абсолютной погрешности измерений длины до контролируемого сечения, см | ±2 |
| Шаг измерений по длине трубы, см | 1 |
| Наименование параметра | Значение |
| Внутренние диаметры измеряемых труб, мм | от 105 до 155 |
| Длина измеряемых труб, мм | от 1500 до 6000 |
| Шероховатость внутренней поверхности контролируемых труб Ra, | |
| мкм, не более | 0,63 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность (без учета компьютера), В А, не более | 40 |
| Габаритные размеры, мм, не более: блок измерительный | |
| - диаметр | 160 |
| - длина | 1050 |
| блок согласования | |
| - ширина | 100 |
| - высота | 310 |
| - длина) | 330 |
| штанга | |
| - длина | 6000 |
| Масса, кг, не более: | |
| - блок измерительный | 9 |
| - блок согласования | 6 |
| - штанга с кабелем | 3 |
| Время готовности к работе с момента включения, мин, не более | 15 |
| Продолжительность непрерывной работы, ч, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 4000 |
| У становленный 90 % срок службы до списания, лет | 6 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации в правый верхний угол типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный | ПИ-300.01.000 | 1 |
| Блок согласования | ПИ-300.09.000 | 1 |
| Штанга с кабелем | ПИ-300.02.100 | 1 |
| Комплект кабелей | ПИ-300.08.000К | 1 |
| Набор грузов (суммарный вес 10 кг) | ПИ-300.08.060 | комплект |
| Кронштейн | ПИ-300.19.000 | 1 |
| Вспомогательное устройство для наладки | ПИ-300.00.180 | 1 |
| Руководство по эксплуатации | ПИ-300.00.000РЭ | 1 |
| Формуляр | ПИ-300Ж000ФО | 1 |
| Наименование | Обозначение | Количество |
| Компакт-диск (CD) с программным обеспечением | - | 1 |
| Методика поверки | МП 147-233-2016 | 1 |
| Персональный компьютер * (не ниже IntelPentiumIV 850 МГц; память 512 Мбайт, HDD не менее 20 Гбайт), монитор, клавиатура с мышью | - | 1 |
| * Поставляется по требованию Заказчика | ||
осуществляется по документу МП 147-233-2016 «ГСИ. Приборы «Визит-1М» Методика поверки», утвержденному ФГУП «УНИИМ» «15» марта 2017 г.
Основные средства поверки:
- Преобразователи линейных перемещений фотоэлектрические ЛИР-14, г.р. № 54714-13, Д=±0,5 мкм (2 шт.);
- Рулетка измерительная по ГОСТ 7502-98, КТ 3, диапазон измерений (0-10) м. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус центрирующего узла измерительного блока.
приведены в эксплуатационном документе.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
