Назначение
Клещи электроизмерительные CM, CMH, CMI (далее - клещи) предназначены (в зависимости от модификации) для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, сопротивления постоянному току, электрической емкости и частоты переменного тока.
Описание
Принцип действия клещей основан на использовании двух методов измерений: бесконтактного и контактного.
Измерение силы постоянного и переменного тока осуществляется бесконтактным методом посредством охвата размыкаемой петлей клещей проводника с током. Размыкаемая петля клещей выполняет роль первичной обмотки трансформатора тока, выходной сигнал с которого посредством многоканального аналого-цифрового преобразователя (АЦП) отображается на жидкокристаллическом дисплее.
Измерение напряжения постоянного и переменного тока, сопротивления постоянному току, электрической емкости и частоты переменного тока осуществляется контактным методом при помощи отдельного измерительного входа. Входной сигнал через цепи защиты, предохраняющие электронную схему клещей от перегрузок, поступает на вход АЦП и отображается на дисплее.
Процесс измерений отображается на дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Клещи выпускаются в следующих модификациях: CM (модификации CM-410, CM-660, CM-860, CM-960, CM-1360, CM-1560); CMH (модификации CMH-600, CMH-1000); CMI (модификации CMI-600, CMI-1000, CMI-2000). Конструктивные отличия модификаций клещей заключаются в различных функциональных возможностях и технических характеристиках.

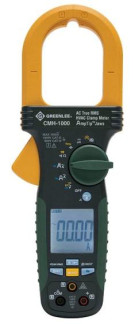

Внешний вид модификаций клещей и место размещения знака утверждения типа представлены на рисунке 1. Клещи пломбировки не подлежат.
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики клещей приведены в таблицах 1 - 10.
Таблица 1 - Метрологические характеристики в режиме измерений силы постоянного тока
Модификация
клещей
|
Диапазон (верхний предел), А
|
Пределы допускаемой абсолютной погрешности, А
|
CM-960
|
от 0 до 9 включ.
|
±(0,019I + 0,15)
|
св. 9 до 60 включ.
|
±(0,019I + 0,05)
|
св. 60 до 600 включ.
|
±(0,012I + 0,5)
|
I - измеренное значение силы постоянного тока, А
|
CM-1560
|
от 0 до 6 включ.
|
±(0,018I + 0,15)
|
св. 6 до 60 включ.
|
±(0,018I + 0,05)
|
св. 60 до 600 включ.
|
±(0,018I + 0,5)
|
св. 600 до 1000 включ.
|
±(0,018I + 5)
|
CMH-600
|
от 0 до 2-10-4 включ.
|
±(0,018I + 0,15)10-6
|
св. 210-4 до 210-4 включ.
|
±(0,018I + 0,05)10-6
|
CMH-1000
|
210-4
|
±(0,01I + 0,5)10-6
|
210-4
|
±(0,01I + 5)10-6
|
CMI-600
|
от 0 до 2-10-4 включ.
|
±(0,018
|
I + 0,15)10-6
|
св. 210-4 до 210-4 включ.
|
±(0,018
|
I + 0,05)10-6
|
св. 0 до 9 включ.
|
±(0,018
|
I+ 0,15)
|
св. 9 до 60 включ.
|
±(0,018
|
I + 0,05)
|
св. 60 до 600 включ.
|
±(0,018
|
I + 0,5)
|
CMI-1000
|
от 0 до 2-10-4 включ.
|
±(0,018
|
I + 0,15)10-6
|
св. 210-4 до 210-4 включ.
|
±(0,018
|
-6
0
5)
,0
0,
+
I
|
от 0 до 9 включ.
|
±(0,016
|
I+ 0,15)
|
св. 9 до 60 включ.
|
±(0,016
|
I + 0,05)
|
св. 60 до 600 включ.
|
±(0,016
|
I + 0,5)
|
св. 600 до 1000 включ.
|
±(0,016
|
I + 5)
|
CMI-2000
|
от 0 до 200 включ.
|
±(0,018
|
I+ 0,15)
|
св. 200 до 500 включ.
|
±(0,018
|
I + 0,05)
|
св. 500 до 1000 включ.
|
±(0,019
|
I + 0,5)
|
Таблица 2 - Мет
|
рологические характеристики в режиме измерений силы переменного тока
|
Модификация
клещей
|
Диапазон частот, Гц
|
Диапазон, А
|
Пределы допускаемой абсолютной погрешности, А
|
CM-410
|
от 50 до 60
|
от 0 до 40 включ.
|
±(0,2I + 1)
|
св. 40 до 200 включ.
|
±(0,2Т + 0,5)
|
св. 200 до 400 включ.
|
±(0,2Т + 5)
|
I - измеренное значение силы переменного тока
|
CM-660
|
от 50 до 100
|
от 0,2 до 6 включ.
|
±(0,02I + 0,15)
|
св. 6 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
CM-860
|
от 50 до 100
|
от 0,2 до 6 включ.
|
±(0,02I + 0,15)
|
св. 6 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
Модификация
клещей
|
Диапазон частот, Гц
|
Диапазон, А
|
Пределы допускаемой абсолютной погрешности, А
|
CM-960
|
|
от 0 до 9 включ.
|
±(0,02I + 0,15)
|
от 50 до 100
|
св. 9 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
CM-1360
|
от 40 до 100
|
от 0 до 6 включ.
|
±(0,02I + 0,15)
|
св. 6 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
св. 600 до 1000 включ.
|
±(0,02I + 5)
|
CM-1560
|
от 40 до 100
|
от 0 до 6 включ.
|
±(0,022-I + 0,17)
|
св. 6 до 60 включ.
|
±(0,022-I + 0,07)
|
св. 60 до 600 включ.
|
±(0,022-I + 0,7)
|
св. 600 до 1000
|
±(0,022-I + 7)
|
CMH-600
|
от 50 до 100
|
от 0 до 6 включ.
|
±(0,02I + 0,15)
|
св. 6 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
CMH-1000
|
от 40 до 100
|
от 0 до 9 включ.
|
±(0,02I + 0,15)
|
св. 9 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
св. 600 до 1000 включ.
|
±(0,02I + 5)
|
CMI-600
|
от 50 до 100
|
от 0 до 9 включ.
|
±(0,02I + 0,15)
|
св. 9 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
CMI-1000
|
от 40 до 100
|
от 0 до 9 включ.
|
±(0,02I + 0,15)
|
св. 9 до 60 включ.
|
±(0,02I + 0,05)
|
св. 60 до 600 включ.
|
±(0,02I + 0,5)
|
св. 600 до 1000 включ.
|
±(0,02I + 5)
|
CMI-2000
|
от 50 до 60
|
от 0 до 200 включ.
|
±(0,02I + 0,5)
|
св. 200 до 500 включ.
|
±(0,02I + 5)
|
св. 500 до 1000 включ.
|
±(0,03I + 5)
|
Таблица 3 - Метрологические характеристики в режиме измерений напряжения постоянного тока
Модификация
клещей
|
Диапазон, В
|
Пределы допускаемой абсолютной погрешности, В
|
CM-410
|
от 0 до 200 включ.
|
±(0,1U + 0,2)
|
св. 200 до 600 включ.
|
±(0,1U + 2)
|
CM-660
|
от 0 до 600
|
±(0,01U + 0,5)
|
U - измеренное значение напряжения постоянного тока, В
|
CM-860
|
от 0 до 600
|
±(0,01U + 0,5)
|
CM-960
|
от 0 до 600
|
±(0,01U + 0,5)
|
CM-1360
|
от 0 до 600 включ.
|
±(0,008 U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,008 U + 5)
|
CM-1560
|
от 0 до 600 включ.
|
±(0,008 U + 0,5)
|
от 600 до 1000 включ.
|
±(0,008 U + 5)
|
CMH-600
|
от 600 до 600
|
±(0,01U + 0,5)
|
CMH-1000
|
от 0 до 600 включ.
|
±(0,008 U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,008 U + 5)
|
CMI-600
|
от 0 до 600
|
±(0,01U + 0,5)
|
Модификация
клещей
|
Диапазон, В
|
Пределы допускаемой абсолютной погрешности, В
|
CMI-1000
|
от 0 до 600 включ.
|
±(0,008 U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,008 U + 5)
|
CMI-2000
|
от 0 до 6 включ.
|
±(0,012U + 0,005)
|
св. 6 до 60 включ.
|
±(0,012U + 0.05)
|
св. 60 до 600 включ.
|
±(0,012U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,012U + 5)
|
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока
Модификация
клещей
|
Диапазон частот, Гц
|
Диапазон, В
|
Пределы допускаемой абсолютной погрешности, В
|
CM-410
|
от 50 до 500
|
от 0 до 200 включ.
|
±(0,015U + 0,5)
|
св. 200 до 600 включ.
|
±(0,015U + 5)
|
U - измеренное значение напряжения переменного тока, В
|
CM-660
|
от 50 до 60
|
от 0 до 600
|
±(0,012U + 0,5)
|
CM-860
|
от 50 до 60
|
от 0 до 600
|
±(0,012U + 0,5)
|
CM-960
|
от 50 до 60
|
от 0 до 600
|
±(0,012U + 0,5)
|
CM-1360
|
от 50 до 60
|
от 0 до 600 включ.
|
±(0,01U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,01U + 5)
|
CM-1560
|
от 50 до 60
|
от 0 до 600 включ.
|
±(0,01U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,01U + 5)
|
CMH-600
|
от 50 до 60
|
от 0 до 600
|
±(0,012U + 0,5)
|
CMH-1000
|
от 50 до 60
|
от 0 до 600 включ.
|
±(0,01U + 0,5)
|
от 600 до 1000 включ.
|
±(0,01U + 5)
|
CMI-600
|
от 50 до 60
|
от 0 до 600
|
±(0,012U + 0,5)
|
CMI-1000
|
от 50 до 60
|
от 0 до 600 включ.
|
±(0,01U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,01U + 5)
|
CMI-2000
|
от 50 до 60
|
от 0 до 6 включ.
|
±(0,013U + 0,005)
|
св. 6 до 60 включ.
|
±(0,013U + 0,05)
|
св. 60 до 600 включ.
|
±(0,013U + 0,5)
|
св. 600 до 1000 включ.
|
±(0,013U + 5)
|
от 20 до 200
|
от 0 до 6 включ.
|
±(0,02U + 0,06)
|
св. 6 до 60 включ.
|
±(0,02U + 0,6)
|
св. 60 до 600 включ.
|
±(0,02U + 6)
|
св. 600 до 1000 включ.
|
±(0,02U + 60)
|
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного и переменного тока, режим (АС + DC) А_
Модификация
клещей
|
Диапазон, А
|
Пределы допускаемой абсолютной основной погрешности, А
|
CM-960
|
от 0 до 9 включ.
|
±(0,018I + 0,15)
|
св. 9 до 60 включ.
|
±(0,018I + 0,05)
|
св. 60 до 600 включ.
|
±(0,018Т + 0,5)
|
I - измеренное значение силы постоянного и переменного тока, А
|
СМ-1560
|
от 0 до 6 включ.
|
±(0,022-U + 0,17)
|
св. 6 до 60 включ.
|
±(0,022-U + 0,07)
|
св. 60 до 600 включ.
|
±(0,022-U + 0,7)
|
св. 600 до 1000 включ.
|
±(0,022-U + 7)
|
Модификация
клещей
|
Диапазон, А
|
Пределы допускаемой абсолютной основной погрешности, А
|
CMI-600
|
от 6 до 9 включ.
|
±(0,022-U + 0,07)
|
св. 9 до 60 включ.
|
±(0,014U + 0,7)
|
св. 60 до 600 включ.
|
±(0,014U + 7)
|
CMI-1000
|
от 0 до 9 включ.
|
±(0,022-I + 0,17)
|
св. 9 до 60 включ.
|
±(0,022-I + 0,07)
|
св. 60 до 600 включ.
|
±(0,022-I + 0,7)
|
св. 600 до 1000 включ.
|
±(0,22-I + 7)
|
CMI-2000
|
от 0 до 200 включ.
|
±(0,03I + 0,8)
|
св. 200 до 1000 включ.
|
±(0,03I + 8)
|
Таблица 6 - Метрологические характеристики в режиме измерений напряжения постоянного и переменного тока, режим (АС + DC) В_
Модификация
клещей
|
Диапазон, В
|
Пределы допускаемой абсолютной погрешности, В
|
CM-960
|
от 0 до 600
|
±(0,012U + 0,7)
|
|
U - измеренное значение напряжения постоянного и переменного тока, В
|
CM-1560
|
от 0 до 600 включ.
|
±(0,01U + 0,7)
|
св. 600 до 1000 включ.
|
±(0,01U + 7)
|
CMI-600
|
от 0 до 600
|
±(0,012U + 0,7)
|
CMI-1000
|
от 0 до 600 включ.
|
±(0,01U + 0,7)
|
св. 600 до 1000 включ.
|
±(0,01U + 7)
|
CMI-2000
|
от 0 до 6 включ.
|
±(0,014U + 0,007)
|
св. 6 до 60 включ.
|
±(0,014U + 0,07)
|
св. 60 до 600 включ.
|
±(0,014U + 0,7)
|
св. 600 до 1000 включ.
|
±(0,014U + 7)
|
Таблица 7 - Метрологические характеристики в режиме измерений сопротивления постоянному току_
Модификация
клещей
|
Диапазон (верхний предел), Ом
|
Пределы допускаемой абсолютной погрешности, Ом
|
CM-410
|
от 0 до 2102 включ.
|
±(0,012R + 0,5)
|
св. 2102 до 2103 включ.
|
±(0,007 R + 2)
|
св. 2103 до 2104 включ.
|
±(0, 007 R + 20)
|
св. 2104 до 2105 включ.
|
±(0, 007 R + 2102)
|
св. 2105 до 2106 включ.
|
±(0,01R + 2103)
|
св. 2106 до 2107 включ.
|
±(0,019R + 5 104)
|
R - измеренное значение сопротивление постоянному току, Ом
|
CM-660
|
от 0 до 6102 включ.
|
±(0,01R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CM-860
|
от 0 до 6102 включ.
|
±(0,01R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CM-960
|
от 0 до 610 включ.
|
±(0,01R + 0,5)
|
св. 6102 до 6103 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
Модификация
клещей
|
Диапазон (верхний предел), Ом
|
Пределы допускаемой абсолютной погрешности, Ом
|
CM-1360
|
от 0 до 610 включ.
|
±(0,01R + 0,5)
|
св. 6102 до 6103 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CM-1560
|
от 0 до 6102 включ.
|
±(0,01R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CMH-600
|
от 0 до 610 включ.
|
±(0,01R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CMH-1000
|
6102
|
±(0,01R + 0,5)
|
6103
|
±(0,01R + 5)
|
6104
|
±(0,01R + 5 102)
|
CMI-600
|
от 0 до 6102 включ.
|
±(0,01R + 0,5)
|
св. 6102 до 6103 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CMI-1000
|
от 0 до 6102 включ.
|
±(0,01R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,01R + 5)
|
св. 6103 до 6104 включ.
|
±(0,01R + 5 102)
|
CMI-2000
|
от 0 до 610 включ.
|
±(0,005 R + 0,5)
|
2 3
св. 610 до 610 включ.
|
±(0,005 R + 5)
|
св. 6103 до 6104 включ.
|
±(0,005 R + 50)
|
св. 6104 до 6105 включ.
|
±(0,008 R + 5 102)
|
св. 6105 до 6106 включ.
|
±(0, 012R + 5 103)
|
св. 6106 до 4107 включ.
|
±(0, 012R + 5 104)
|
Таблица 8 - Мет]
|
рологические характеристики в режиме измерений электрической емкости
|
Модификация
клещей
|
Диапазон, мкФ
|
Пределы допускаемой абсолютной погрешности, мкФ
|
CM-860
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
C - измеренное значение электрической емкости, мкФ
|
CM-960
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CM-1360
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CM-1560
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CMH-600
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CMH-1000
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CMI-600
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CMI-1000
|
от 0 до 1-102
|
±(0,02C + 0,4)
|
CMI-2000
|
от 0 до 0,06 включ.
|
±(0,02C + 5 10-5)
|
св. 0,06 до 0,6 включ.
|
±(0,02C + 5 10-4)
|
св. 0,6 до 6 включ.
|
±(0,02C + 5 10-3)
|
св. 6 до 60 включ.
|
±(0,035 C + 5 10-2)
|
св. 60 до 100 включ.
|
±(0,035 C + 0,5)
|
Модификация
клещей
|
Диапазон, Гц
|
Пределы допускаемой абсолютной погрешности, Гц
|
СМ-410; CM-660; CM-860 ; CM-960; CM-1360; CM-1560;
CMH-600; CMH-1000;
CMI-600; CMI-1000
|
от 40 до 60 включ.
|
±(0,01F + 0,05)
|
св. 60 до 100 включ.
|
±(0,01F + 0,5)
|
F - измеренное значение частоты переменного тока, Гц
|
CMI-2000
|
от 50 до 60
|
±(0,01F + 0,4)
|
Таблица 10 - Основные технические характеристики клещей
Наименование характеристики
|
Значение
характеристики
|
Напряжение питания от внутренних элементов питания, В
|
3
|
Потребляемая мощность, Вт, не более
|
1
|
Масса, кг, не более
|
0,5
|
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
|
44
97
264
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С
относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа
|
от 0 до +30 80
от 84 до 106
|
Знак утверждения типа
наносится на лицевые панели АИС комплекса в виде наклейки и на титульные листы руководств по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
Наименование
|
Обозначение
|
Количество
|
Клещи электроизмерительные
|
CM (модификации CM-410, CM-660, CM-860, CM-960, CM-1360, CM-1560),
CMH (модификации CMH-600, CMH-1000), CMI (модификации CMI-600, CMI-1000, CMI-2000)
|
1 шт.
|
Инструкция по эксплуатации
|
-
|
1 экз.
|
Методика поверки
|
CM. CMH. CMI.2017МП
|
1 экз.
|
Поверка
осуществляется по документу СМ.СМН.СМ1.2017МП «Инструкция. Клещи электроизмерительные CM, СМН, CMI. Методика поверки», утвержденному ООО «КИА» 08.02.2017 г.
Основные средства поверки:
- калибратор многофункциональный Calibro 140 (рег. № 39949-08);
- магазин сопротивления Р40108 (рег. № 9382-83);
- магазин емкости Р5025 (рег. № 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 1106
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А Техническая документация фирмы - изготовителя
