| Номер в госреестре | 67608-17 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | ES, OS |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные ES, OS (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные ES, OS-геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера-690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации тахеометров различаются внешним видом, применяемым программным обеспечением, погрешностью измерений углов и расстояний.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира. На боковых панелях тахеометров расположены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, кнопка взятия отсчёта, а также порт USB для подключения к внешним устройствам накопления данных и ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунках 1 и 2.

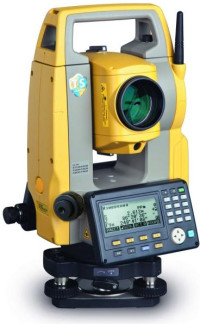

Рисунок 1 - Общий вид тахеометров Рисунок 2 - Общий вид тахеометров
электронных ES электронных OS
Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры электронные ES имеют встроенное программное обеспечение (далее - ПО) «DCPU», а тахеометры электронные OS-ПО «MAGNET Field on Board». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Модификация | ES-62, ES-65 | ES-102, ES-102L, ES-103, ES-105, ES-105L, ES-107 | OS-101, OS-101L, OS-102, OS-102L, OS-103, OS-103L, OS-105, OS-105L |
| Идентификационное наименование ПО | DCPU | DCPU | MAGNET Field on Board |
| Номер версии (идентификационный номер ПО), не ниже | 1-8.01E 00 | 2.57E1 13 | 1.0 |
| Цифровой идентификатор ПО | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение | ||||
| Модификация | 0S-101 0S-101L | ES-62 ES-102 ES-102L 0S-102 OS-102L | ES-103 OS-103 OS-103L | ES-65 ES-105 ES-105L OS-105 OS-105L | ES-107 |
| Диапазон компенсации компенсатора, ', не менее | ±6 | ||||
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,5/1 1/10 | 1/5 1/10 | |||
| Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90*90) мм - диффузный режим | от 0 до 360 от 1,3 до 5000,0 от 1,3 до 500,0 от 1,3 до 300,01) от 0,3 до 500,03) от 0,3 до 350,02)3) от 0,3 до 220,04) | ||||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±6 | ±10 | ±14 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 3 | 5 | 7 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку - диффузный режим3) от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 500 м включ. - диффузный режим4) от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | ±2-(2+2-10-6-D) ±2-(3+2-10-6-d) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D) | ||||
| Наименование характеристик | Значение | ||||
| Модификация | 0S-101 0S-101L | ES-62 ES-102 ES-102L 0S-102 0S-102L | ES-103 0S-103 0S-103L | ES-65 ES-105 ES-105L 0S-105 0S-105L | ES-107 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку - диффузный режим3) от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 500 м включ. - диффузный режим4) от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | 2+2-10-6-D 3+2-10-6-D 3+2-10-6-D 5+10-10-6-D 10+10-10-6-D 3+2-10-6-D 5+10-10-6-D 10+10-10-6-D, где D-измеряемое расстояние, мм | ||||
| ^-измерения при температуре от -35 до -20 °С для модификаций 0S-101L, ES-102L, 0S-102L, 0S-103L, ES-105L, 0S-105L 2)-для модификаций ES-62, ES-65 3) - измерения на поверхность с коэффициентом диффузного отражения 0,90 по ГОСТ 8.557-2007 4) - измерения на поверхность с коэффициентом диффузного отражения 0,18 по ГОСТ 8.557-2007 | |||||
| Наименование характеристик | Значение |
| Увеличение зрительной трубы, крат | 30 |
| Диаметр входного зрачка, мм | 45 |
| Угловое поле зрения зрительной трубы, не менее | 1°30’ |
| Цена деления цилиндрического установочного уровня, "/2 мм | 30 |
| Наименьшее расстояние визирования, м, не более | 1,3 |
| Напряжение источника электропитания, В: - внутреннего аккумулятора BDC70 - внешних аккумуляторов BDC60 или BDC61 | 7,2 от 6,7 до 12,0 |
| Диапазон рабочих температур, ° С | от -20 до +50 от -35 до +501) |
| Габаритные размеры мм, не более: - длина - ширина - высота | 191 190 348 |
| Масса с внутренним аккумулятором, кг, не более | 5,7 |
| 1 - для модификаций OS-IOIL, ES-102L, OS-102L, OS-103L, ES-105L, OS-105L | |
наносится на титульный лист руководства по эксплуатации печатным способом и наклейкой на корпус тахеометров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Тахеометр электронный | - | 1 |
| Аккумуляторная батарея BDC70 (BDC46)* | - | 1 |
| Трегер | - | 1 |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный кейс | - | 1 |
| Комплект плечевых ремней | - | 1 |
| Крышка объектива | - | 1 |
| Защитная бленда на объектив | - | 1 |
| Салфетка для протирки оптики | - | 1 |
| Зарядное устройство CDC68 | - | 1 |
| Методика поверки | МП АПМ 15-17 | 1 |
| CD-диск с руководством по эксплуатации на русском языке | - | 1 |
| Нитяной отвес | - | По заказу |
| Съёмный окуляр EL7 с увеличением 40x | - | По заказу |
| Диагональная окулярная насадка DE27 с увеличением 30x | - | По заказу |
| Солнцезащитный фильтр OF3A | - | По заказу |
| Интерфейсный кабель | - | По заказу |
| * - для модификаций ES-62, ES-65 | ||
осуществляется по документу МП АПМ 15-17 «Тахеометры электронные ES, OS. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» марта 2017 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «TOPCON CORPORATION», Япония
