| Номер в госреестре | 67610-17 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | CX, FX |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные CX, FX (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные CX, FX - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации тахеометров различаются внешним видом, применяемым программным обеспечением, погрешностью измерений углов и расстояний.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира. На боковых панелях тахеометров расположены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, кнопка взятия отсчёта, а также порт USB для подключения к внешним устройствам накопления данных и ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунках 1 и 2.

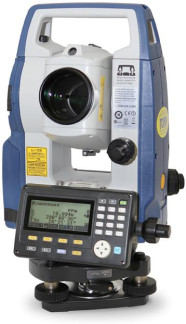

Рисунок 1 - Общий вид тахеометров Рисунок 2 - Общий вид тахеометров
электронных CX электронных FX
Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Тахеометры электронные CX имеют встроенное программное обеспечение (далее - ПО) «DCPU», а тахеометры электронные FX - ПО «MAGNET Field on Board». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DCPU | MAGNET Field on Board |
| Номер версии (идентификационный номер ПО), не ниже | 2.57E1 13 | 1.0 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение | ||||
| Модификация | FX-101 FX-101L | CX-102 CX-102L FX-102 FX-102L | CX-103 FX-103 FX-103L | CX-105 CX-105L FX-105 FX-105L | CX-106 |
| Диапазон компенсации компенсатора, ', не менее | ±6 | ||||
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,5/1 1/ 0 | 1/5 1/10 | |||
| Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку (90*90) мм - диффузный режим | от 0 до 360 от 1,3 до 5000,0 от 1,3 до 500,0 от 1,3 до 300,01) от 0,3 до 500,02) от 0,3 до 220,03) | ||||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±6 | ±10 | ±12 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 3 | 5 | 6 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95): - отражательный режим на 1 призму - отражательный режим на отражательную плёнку - диффузный режим2) от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 500 м включ. - диффузный режим3) от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | ±2-(2+2-10-6-D) ±2-(3+2-10-6-d) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D), где D - измеряемое расстояние, мм | ||||
| Наименование характеристик | Значение | ||||
| Модификация | FX-101 FX-101L | CX-102 CX-102L FX-102 FX-102L | CX-103 FX-103 FX-103L | CX-105 CX-105L FX-105 FX-105L | CX-106 |
| Допускаемая средняя квадратическая погрешность измерений расстояний: - отражательный режим на 1 призму - отражательный режим на отражательную плёнку - диффузный режим2 от 0,3 до 200,0 м включ. св. 200 до 350 м включ. св. 350 до 500 м включ. - диффузный режим3) от 0,3 до 100,0 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | 2+2-10-6-D 3+2-10-6-D 3+2-10-6-D 5+10-10-6-D 10+10-10-6-D 3+2-10-6-D 5+10-10-6-D 10+10-10-6-D, где D - измеряемое расстояние, мм | ||||
| 1 - измерения при температуре от -35 до -20 °С для модификаций FX-101L, CX-102L, FX-102L, FX-103L, CX-105L, FX-105L 2) - измерения на поверхность с коэффициентом диффузного отражения 0,90 по ГОСТ 8.557-2007 3) - измерения на поверхность с коэффициентом диффузного отражения 0,18 по ГОСТ 8.557-2007 | |||||
| Наименование характеристик | Значение |
| Увеличение зрительной трубы, крат | 30 |
| Диаметр входного зрачка, мм | 45 |
| Угловое поле зрения зрительной трубы, не менее | 1°30’ |
| Наименьшее расстояние визирования, м, не более | 1,3 |
| Цена деления цилиндрического установочного уровня, "/2 мм | 30 |
| Напряжение источника электропитания, В: - внутреннего аккумулятора BDC70 - внешних аккумуляторов BDC60 или BDC61 | 7,2 от 6,7 до 12,0 |
| Диапазон рабочих температур, ° С | от -20 до +50 от -35 до +501) |
| Габаритные размеры мм, не более: - длина - ширина - высота | 191 190 348 |
| Масса с внутренним аккумулятором, кг, не более | 5,7 |
| 1 - для модификаций FX-101L, CX-102L, FX-102L, FX-103L, CX-105L, FX-105L | |
наносится на титульный лист руководства по эксплуатации печатным способом и наклейкой на корпус тахеометров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Тахеометр электронный | - | 1 |
| Аккумуляторная батарея BDC70 | - | 1 |
| Трегер | - | 1 |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный кейс | - | 1 |
| Комплект плечевых ремней | - | 1 |
| Крышка объектива | - | 1 |
| Защитная бленда на объектив | - | 1 |
| Салфетка для протирки оптики | - | 1 |
| Зарядное устройство CDC68 | - | 1 |
| Методика поверки | МП АПМ 14-17 | 1 |
| CD-диск с руководством по эксплуатации на русском языке | - | 1 |
| Нитяной отвес | - | По заказу |
| Съёмный окуляр EL7 с увеличением 40x | - | По заказу |
| Диагональная окулярная насадка DE27 с увеличением 30x | - | По заказу |
| Солнцезащитныйфильтр OF3A | - | По заказу |
| Интерфейсный кабель | - | По заказу |
осуществляется по документу МП АПМ 14-17 «Тахеометры электронные CX, FX. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» марта 2017 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «TOPCON CORPORATION», Япония
| Зарегистрировано поверок | 10846 |
| Поверителей | 55 |
| Актуальность данных | 13.09.2024 |
