| Номер в госреестре | 67611-17 |
| Наименование СИ | Измеритель |
| Обозначение типа СИ | DE-VX 4115S |
| Изготовитель | Компания "Demig", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель DE-VX 4115S предназначен для измерений сигналов от первичных преобразователей температуры и давления и отображении измеренных значений на дисплее в единицах измеряемой физической величины.
Принцип действия измерителя DE-VX 4115S основан на аналого-цифровом преобразовании входных сигналов напряжения и силы постоянного тока, поступающих от первичных преобразователей температуры и давления, обработке и отображении результатов измерений на жидкокристаллическом дисплее.

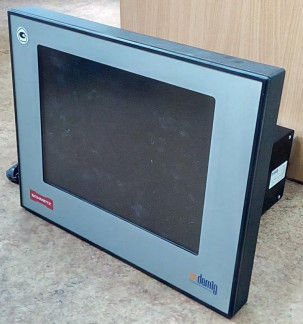

Конструктивно измеритель DE-VX 4115S представляет собой моноблочное устройство, внешний вид которого приведен на рисунке 1.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014 п. 4.3.
Таблица 1 - Метрологические характеристики
| Вход | Тип подключаемого первичного преобразователя | Диапазон измерений | Соответствие входного сигнала | Пределы допускаемой погрешности измерений, % |
| А | термопара тип S по ГОСТ Р 8.585-2001 | от 0 до +1400 °С | от 0 до 14,5 В | приведенной (к диапазону) ±0,1 |
| Б | термопара тип S по ГОСТ Р 8.585-2001 | от 0 до +1400 °С | от 0 до 14,5 В | приведенной (к диапазону) ±0,1 |
| В | термопара тип N по ГОСТ Р 8.585-2001 | от 0 до +1200 °С | от 0 до 49 В | приведенной (к диапазону) ±0,1 |
| Г | термопара тип N по ГОСТ Р 8.585-2001 | от 0 до +1200 °С | от 0 до 49 В | приведенной (к диапазону) ±0,1 |
| Д | термопара тип N по ГОСТ Р 8.585-2001 | от 0 до +1200 °С | от 0 до 49 В | приведенной (к диапазону) ±0,1 |
| Вход | Тип подключаемого первичного преобразователя | Диапазон измерений | Соответствие входного сигнала | Пределы допускаемой погрешности измерений, % |
| Е | вакуумметр | от 1 • 10-9 до 1 • 10-2 мбар | от 2 до 10 В | относительной ±2 |
| Ж | вакуумметр | от 1 • 10-9 до 1 • 10-2 мбар | от 2 до 10 В | относительной ±2 |
| З | вакуумметр | от 110-4 до 103 мбар | от 2 до 9 В | относительной ±2 |
| И | манометр | от 0 до 6000 мбар | от 4 до 20 мА | приведенной (к диапазону) ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - напряжение питания переменного тока, В | от +5 до +60 97 220-22 |
| Потребляемая мощность, Вт, не более | 100 |
| Г абаритные размеры (ДхШхВ), мм, не более | 290x425x335 |
| Масса, кг, не более | 7,81 |
| Срок службы, лет, не менее | 10 |
наносится на переднюю панель (рисунок 1) и титульный лист руководства по эксплуатации с помощью наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель | DE-VX 4115S | Заводской № 9615/10/12.12922 |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4127-442-2017 | 1 экз. |
осуществляется по документу РТ-МП-4127-442-2017 «ГСИ. Измеритель DE-VX 4115S. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 февраля 2017 года.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300КТ (регистрационный номер в Федеральном информационном фонде 40239-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация компании «Demig», Германия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
