| Номер в госреестре | 67615-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 818.3 |
| Изготовитель | ?ма "Pfortner Messtechnik GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые модели 818.3 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры окружающего воздуха в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из одного тонкопленочного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 3-х проводная.
Монтаж ТС осуществляется с помощью кронштейна для настенного крепления. Внешний вид термопреобразователя представлен на рисунке 1.

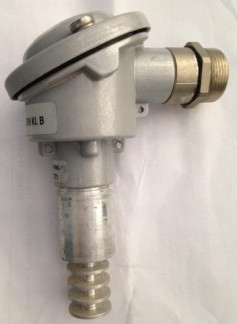

Рисунок 1 - Внешний вид термопреобразователя сопротивления платинового модели 818.3 Пломбирование термопреобразователя не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +60 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,3+0,005f|), где |t| - абсолютное значение температуры, °C, без учета знака |
| Электрическое сопротивление изоляции при температуре окружающего воздуха от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Длина ТС, мм | 136 |
| Диаметр рабочей зоны ТС, мм | 21 |
| Длина рабочей зоны ТС, мм | 26 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +60 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Термопреобразователь сопротивления платиновый модели 818.3 | 2 шт. |
| Кронштейн для настенного крепления | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-00).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостат переливной прецизионный ТПП-1 модели ТПП-1.2 (Регистрационный № 33744-07).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы Pfortner Messtechnik GmbH &Co KG, Германия.
