Государственный реестр средств измерений

Манометр мембранный показывающий MDM1205/100, 67616-17

67616-17
Манометр мембранный показывающий MDM1205/100 (далее по тексту - манометр) предназначен для измерений разности давлений на объекте - «Верхнечонскнефтегаз», Иркутская область.
Документы
Карточка СИ
Номер в госреестре 67616-17
Наименование СИ Манометр мембранный показывающий
Обозначение типа СИ MDM1205/100
Изготовитель "TE.MA. S.r.l.", Италия
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Манометр мембранный показывающий MDM1205/100 (далее по тексту - манометр) предназначен для измерений разности давлений на объекте - «Верхнечонскнефтегаз», Иркутская область.

Описание

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембранного чувствительного элемента.

Г ибкая упругая мембрана перемещается под воздействием разности давлений и вращает стрелку манометра на угол пропорциональный измеряемому давлению.

Корпус манометра выполнен из нержавеющей стали. Показывающая стрелка, шкала манометра - из алюминия. Манометр снабжен противоударным стеклом.

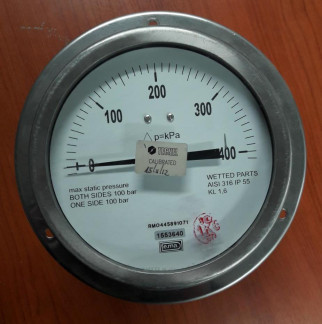

Внешний вид манометра представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений разности давлений, кПа

от 0 до 400

Класс точности ГОСТ 2405-88

1,6

Пределы основной допускаемой приведенной погрешности, % от диапазона измерений

±1,6

Вариация, % от диапазона измерений

1,6

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +10 до +30 °С), % (от диапазона измерений)/10 °С

±0,8

Диапазон рабочих температур, °С

от -25 до +65

Габаритные размеры (диаметр х глубина), мм, не более

200x166

Масса, кг, не более

5,5

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность

Наименование

Количество

Манометр мембранный показывающий MDM1205/100

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр избыточного давления грузопоршневой МП-6 2-го разряда по ГОСТ Р 8.802-2012. (Регистрационный № 31703-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация фирмы-изготовителя.
