| Номер в госреестре | 67617-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SERVOPRO 4000 мод. 4100 SERVOMEX |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы SERVOPRO 4000 модель 4100 SERVOMEX (далее - газоанализаторы) предназначены для определения объемной доли кислорода (О2) и диоксида углерода (СО2) в газовых смесях.
Работа газоанализаторов основана на фотометрическом методе для измерения содержания диоксида углерода и методе, использующем парамагнитные свойства кислорода
Измерения содержания компонентов в анализируемых газовых смесях проводятся непрерывно в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее.
В газоанализаторах устанавливают до четырех порогов срабатывания встроенной сигнализации при контроле текущего значения каждого измеряемого компонента газовой смеси.
Для интеграции с системами управления предусмотрены аналоговые (0-4), (4-20) мА, цифровые (RS 232, RS 485) и релейные выходы (типа сухой контакт). Газоанализаторы устанавливают на стол, либо в стандартную 19'' стойку или шкаф.
Общий вид газоанализаторов SERVOPRO 4000 модель 4100 SERVOMEX представлен на рисунке 1.
Пломбирование не предусмотрено.

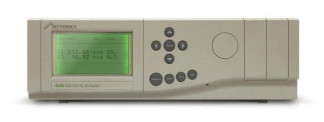

Рисунок 1 - Внешний вид газоанализаторов SERVOPRO 4000 модели 4100 SERVOMEX
Уровень защиты программного обеспечения "высокий" в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 4100-smx.hex |
| Номер версии (идентификационный номер) ПО | v8.28 |
| Цифровой идентификатор ПО | ca52d9c023bb55061cf09e2a2e3467a7 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Диапазон измерений и пределы допускаемой основной приведенной погрешности газоанализаторов SERVOPRO 4000 модель 4100 SERVOMEX_
| Заводской номер | Измеряемый компонент, метод измерений объемной доли компонента | Диапазон измерений объемной доли компонентов | Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, (5пр), % |
| AE1/1 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| AE1/2 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| AE12A/1 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| Диоксид углерода, фотометрический | от 0 до 10 млн 1 от 99 до 100 % | ±20 ±0,2 | |
| AE12A/2 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| Диоксид углерода, фотометрический | от 0 до 10 млн 1 от 99 до 100 % | ±25 ±0,2 | |
| AE17/1 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| AE17/2 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| AE12B/1 | Диоксид углерода, фотометрический | от 0 до 10 млн 1 | ±20 |
| AE12B/2 | Диоксид углерода, фотометрический | от 0 до 10 млн 1 | ±20 |
| AE4/1 | Кислород, парамагнитный | от 70 до 100 % | ±0,2 |
| AE4/2 | Кислород, парамагнитный | от 70 до 100 % | ±0,2 |
| АЕ12С | Диоксид углерода, фотометрический | от 0 до 1000 млн 1 | ±20 |
| QAAE1 | Кислород, парамагнитный | от 99 до 100 % | ±0,2 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на 10 °С, в долях основной погрешности | 0,3 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания, В | 220 |
| Потребляемая мощность, Вт, не более | 350 |
| Г абаритные размеры, мм, не более - высота | 133 |
| - ширина | 483 |
| - длина | 468 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: o/"4 - температура окружающей среды, C | от +5 до +40 |
| - атмосферное давление, кПа | от 79 до 124 |
| - относительная влажность воздуха, не более, % | от 10 до 90 (без конденсации влаги) |
наносится на лицевую панель прибора и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность газоанализатора SERVOPRO 4000 модель 4100 SERVOMEX
| Наименование | Обозначение | Количество |
| Газоанализатор SERVOPRO 4000 модель 4100 SERVOMEX | 1 шт. | |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 205-16-2016 | 1 экз. |
осуществляется по документу МП 205-16-2016 "Газоанализаторы SERVOPRO 4000 модель 4100 SERVOMEX. Методика поверки", утвержденному ФГУП "ВНИИМС" 15 ноября 2016 г. Основные средства поверки:
- стандартные образцы - газовые смеси состава кислород - азот, диоксида углерода - азот ГСО №10532-14;
- азот газообразный особой чистоты, сорт 1, ГОСТ 9293-74;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность газоанализатора.
приведены в эксплуатационном документе.
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
ГОСТ 8.578-2014 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательные метрологических требований к ним, в том числе показателей точности" Техническая документация фирмы-изготовителя "Servomex Group Limited", Великобритания.
| Зарегистрировано поверок | 16 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
