| Номер в госреестре | 67621-17 |
| Наименование СИ | Весы электронные товарные |
| Обозначение типа СИ | ФОРТ-П |
| Изготовитель | ООО "Формула Торговли АТ", г.Ростов-на-Дону |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные товарные ФОРТ-П предназначены для определения массы различных товаров в статическом режиме взвешивания.
Принцип действия весов электронных товарных ФОРТ-П (далее весов или ФОРТ-П) основывается на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал от датчиков поступает на вторичный преобразователь (индикатор или устройство весоизмерительное), имеющий аналогово-цифровой преобразователь. В индикаторе сигнал обрабатывается, и значение массы груза с указанием цены и стоимости отображается на цифровом табло (для моделей ФОРТ-П 605Ф применимо отображение только массы груза).
Весы представляют собой цельную конструкцию, включающую в себя грузоприемное устройство с датчиками весоизмерительными тензорезисторными консольного типа, фирмы Xiamen City Connaught Shing Control Technology Co., Ltd., производства Китай, и электронную часть (индикатор). Электронная часть осуществляет обработку измерительного сигнала, поступающего от тензодатчика, и представление результата взвешивания с указанием стоимости на основном дисплее, расположенном на стойке.
Весы электронные товарные ФОРТ-П выпускаются в 3 модификациях, отличающихся набором дополнительных функций, внешним видом, пределами взвешивания, метрологическими характеристиками. Модификация весов ФОРТ-П 605Ф отличается отсутствием функции задания цены и определения стоимости.
Обозначение модели весов: ФОРТ-П [1] (Z;d)-[2]-^], где:
ФОРТ-П - наименование типа весов;
[1] - номер модели (отличаются набором дополнительных функций);
Z - значение Max в килограммах;
d - цена деления в граммах;
[2] - вид индикатора (LCD и LED);
[Ф] - модель без расчета стоимости, фасовочная.
Общий вид весов электронных товарных ФОРТ-П и маркировочной таблички представлены на рисунках 1 и 2.

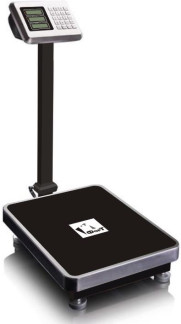

ФОРТ-П 836
Рисунок 1 - Общий вид весов электронных товарных ФОРТ-П
Маркировка весов выполнена в виде таблички, закрепленной на боковой стенке корпуса весов, на которой нанесены следующие данные (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- знак утверждения типа;
- обозначение модели весов в виде «ФОРТ-П [1] (Z;d)-[2]»;
- класс точности весов по ГОСТ OIML R 76-1-2011 в виде «(III)»;
- значение максимальной нагрузки (Т.3.1.1) в виде Мах: ......;
- значение минимальной нагрузки (Т.3.1.2) в виде Min:........;
- цена поверочного деления (Т.3.2.3) в виде е =........;
- максимальное значение диапазона выборки массы тары (7.1.2) в виде Т =........;
- серийный номер;
- год (дата) выпуска;
- обозначение технических условий;
- наименование (товарный знак) предприятия-изготовителя.
На электронной плате весов располагается «джампер», который необходимо переставить для перехода весов в режим «калибровка». Ограничение доступа к «джамперу» осуществляется пломбировкой корпуса индикатора. Пломбы должны быть расположены в конструктивных углублениях корпуса индикатора весоизмерительного на винтах, соединяющих его нижнюю и верхнюю части. Пломбировке подлежат минимум два винта, расположенные диагонально друг относительно друга. Пример мест пломбировки представлен на рисунке 3.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка («джампер») для доступа к меню калибровки.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fort T150.20 |
| Номер версии (идентификационный номер) ПО | для моделей ФОРТ-П 836 07 для моделей ФОРТ-П 531 08 для моделей ФОРТ-П 605 09 |
| Цифровой идентификатор ПО | - |
Класс точности весов по ГОСТ OIML R 76-1-2011 средний (III).
Обозначение модификации весов, максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (е), действительная цена деления (d), число поверочных интервалов весов (n) и размеры грузоприемного устройства (ГПУ) приведены в таблице 2.
Таблица 2 - Перечень модификаций и основных характеристик весов
| Модификация | Max, кг | Min, кг | d II г | n | ГПУ, мм |
| ФОРТ-П 836 (Z;d)-[2] ФОРТ-П 531 (Z;d)-[2] ФОРТ-П 605 (ад-[2]-[Ф] | 60 | 0,2 | 10 | 6000 | 300x400, 400x500 |
| 150 | 0,4 | 20 | 7500 | 400x500, 450x600, 600x800 | |
| 300 | 1,0 | 50 | 6000 | 400x500, 450x600, 600x800 | |
| 600 | 2,0 | 100 | 6000 | 450x600, 600x800 | |
| ФОРТ-П 836 (Z;d)-[2] | 30/60 | 0,2 | 10/20 | 3000/3000 | 300x400, 400x500 |
| 60/150 | 0,4 | 20/50 | 3000/3000 | 400x500, 450x600, 600x800 | |
| 150/300 | 1,0 | 50/100 | 3000/3000 | 400x500, 450x600, 600x800 | |
| 300/600 | 2,0 | 100/200 | 3000/3000 | 450x600, 600x800 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е): от Min до 500е включ. св. 500е до 2000е включ. св. 2000е до Max включ. | ±0,5 (1,0) ±1,0 (2,0) ±1,5 (3,0) |
| Пределы допускаемой погрешности устройства установки нуля, в поверочных делениях е, не более | ±0,25 |
| Реагирование (порог чувствительности), в поверочных делениях е | 1,4 |
| Невозврат к нулю, в поверочных делениях е | ±0,5 |
| Предписанные предельные значения температуры (п. 3.9.2.1 ГОСТ OIML R 76-1-2011), °С | от -10 до +40 |
Таблица 4 - Технические характеристики весов
| Параметры электропитания: - от сети переменного тока - от аккумуляторных батарей | от 187 до 242 В от 49 до 51 Гц 4±0,4 В |
| Потребляемая мощность, В А, не более | 15 |
| Масса весов, кг, не более | 40 |
| Габаритные размеры весов, мм, не более: | |
| - длина | 800 |
| - ширина | 700 |
| - высота | 200 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет, не менее | 3 |
наносится на маркировочную табличку, закрепленную на боковой стенке индикатора весов, и на титульный лист эксплуатационной документации методом типографской печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные товарные | ФОРТ-П | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект упаковки | - | 1 шт. |
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 6 «Подготовка к работе» руководства по эксплуатации на весы.
Основные средства поверки: гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорте в виде наклейки и оттиска поверительного клейма, а так же на пломбировку, в соответствии с рисунком 3.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ТУ 4274-001-14534314-2016 Весы электронные товарные ФОРТ-П. Технические условия
