| Номер в госреестре | 67622-17 |
| Наименование СИ | Системы учета и контроля резервуарных запасов |
| Обозначение типа СИ | Entis |
| Изготовитель | "Honeywell-Enraf", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы учета и контроля резервуарных запасов Entis (далее - системы) предназначены для измерений уровня, давления и температуры запасов жидких продуктов, в том числе сжиженных газов, расчета их объема, плотности и массы.
Принцип действия систем основан на сборе измерительной информации передаваемой по цифровым протоколам связи от средств измерений, входящих в состав системы ее программной обработке и индикации.
На входы блока интерфейсов связи CIU 888 от средств измерений уровня, температуры и давления, измеряющих состояние продукта в резервуаре, по цифровым протоколам связи IP-BPM и Modbus поступают электрические сигналы, содержащие информацию о значениях измеряемых величин. Микропроцессорная схема блока интерфейсов связи CIU 888, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: объема, массы, плотности и т.д.
Блок интерфейсов связи CIU 888 осуществляет передачу информации о состоянии резервуарных запасов по протоколу ModBus на центральную станцию системы, где происходит визуализация переданной информации.
Блок интерфейсов связи CIU 888 также формирует цифровые сигналы для систем регулирования и управления высшего уровня.
Системы в зависимости от заказа на поставку обладают возможностью интеграции со средствами автоматизации технологических процессов.
Метрологические характеристики системы определяются средствами измерений входящими в ее состав.
Системы состоят из средств измерений уровня, температуры, давления и блока интерфейсов связи.
В системах используются следующие средства измерений уровня:
- уровнемеры поплавковые 854;
- уровнемеры радарные SmartRadar модель 990 FlexLine;
- уровнемеры радарные SmartLine серии SLG 700.
В системах используются следующие средства измерений температуры:
- преобразователи температуры VITO моделей 762, 862 с датчиками температуры VITO моделей 764, 765, 766, 767, 768, 864, 361 MPT;
- Термометры сопротивления Pt100.
Преобразователи температуры предназначены для измерений температуры и средней температуры жидких продуктов и их паров, а также газов в резервуарах;
В системах используются следующие средства измерений давления:
- датчики давления с унифицированными выходными сигналами (HART, 4 - 20 мА), подключаемые к средствам измерений уровня, SmartLine cерии ST700 и ST800 с погрешностью не более чем ±0,05%.
В системах используется следующий блок интерфейсов связи:
- (Communication Interlace Units) CIU 888. Блок CIU 888 представляет собой микропроцессорное устройство, предназначенное для сбора и обработки измерительной информации поступающей от средств измерений входящих в состав системы, и дальнейшей передачи результатов на устройства индикации.
Общий вид блока интерфейсов связи представлен на рисунке 1.
Пломбирование систем не предусмотрено.

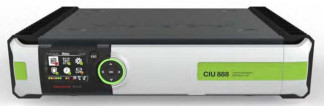

Рисунок 1 - Общий вид блока интерфейсов связи CIU 888
Система имеет встроенное программное обеспечение и энергонезависимую память для хранения данных заводских настроек. Обработка поступающих в CIU 888 измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение защищено использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на передней панели устройства.
Номера версий и цифровые идентификаторы программного обеспечения отображаются в меню системы при помощи конфигурационного программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Наименование ПО |
| Идентификационное наименование ПО | Enraf Tank Inventory System |
| Номер версии (идентификационный номер) ПО | Ver. 2.7xx* |
| Цифровой идентификатор ПО | D71419BD-7476-4C62-9E5C- C5262DCBAD0F |
| * - х=1...9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений уровня в зависимости от используемого средства измерений уровня, мм - уровнемер радарный SmartRadar модель 990 FlexLine - уровнемер поплавковый 854 - уровнемер радарный SmartLine серии SLG 700 | до 40000 до 37000 до 50000 |
| Верхний предел измерений уровня раздела жидких сред в зависимости от используемого средства измерений уровня, мм - уровнемер радарный SmartRadar модель 990 FlexLine - уровнемер поплавковый 854 - уровнемер радарный SmartLine серии SLG 700. | до 2000 до 37000 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений уровня в зависимости от используемого средства измерений уровня, мм - уровнемер радарный SmartRadar модель 990 FlexLine (в зависимости от исполнения) - уровнемер поплавковый 854 - уровнемер радарный SmartLine серии SLG 700. | от ±1 до ±3 ±1 ±3 |
| Пределы допускаемой абсолютной погрешности измерений уровня раздела жидких сред, мм | ±2 |
| Диапазон измерений температуры средствами измерений темпера- о/~' туры, С | от -196 до +250 |
| Пределы допускаемой абсолютной погрешности вычислений сред»-» о/"ч ней температуры продукта и паров в резервуаре, С | ±0,5 |
| Диапазон измерений гидростатического давления продукта и давления паров в резервуаре средствами измерений давления, МПа | от 0 до 4 |
| Пределы допускаемой приведенной погрешности измерений давления паров в резервуаре средствами измерений давления, % | от ±0,0375 до ±0,25 |
| Пределы допускаемой относительной погрешности вычислений массы нефти (брутто и нетто) и нефтепродуктов, % | ±0,02 |
| Пределы допускаемой относительной погрешности измерений массы нефти и нефтепродуктов в резервуаре (без учета погрешности резервуара), % | от ±0,25 до ±0,5 |
| Диапазон измерений плотности, кг/м3 | от 500 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений плотности продукта, кг/м3 | от ±0,5 до ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | (65/110/130/220/240) +20% |
| Температура окружающей среды при эксплуатации, °С - для уровнемеров радарных SmartRadar модель 990 FlexLine - для уровнемеров поплавковых 854 - для преобразователей температуры VITO - для уровнемеров радарных SmartLine серии SLG 700 - для блока 888 CIU | от -40 до + 60 от -40 до +65 от -40 до +60 от -40 до +85 от 0 до +60 |
| Средний срок службы, лет | 15 |
наносится на титульные листы эксплуатационной документации типографским способом и на этикетку с описанием изделия наклеенной на блоке интерфейсов связи CIU 888 методом аппликации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Системы учета и контроля резервуарных запасов | Entis | 1 шт. | Состав определяется заказом на поставку |
| Паспорт на систему учета и контроля резервуарных запасов Entis | 1 экз. | ||
| Комплект документов «ПО «876 Entis». Инструкция по установке»; «ПО «876 Entis». Инструкция по конфигурированию»; «ПО «876 Entis». Руководство пользователя»; «Блок интерфейсов связи CIU 888. Руководство по установке»; «Блок интерфейсов связи CIU 888. Вводное руководство»; «Блок интерфейсов связи CIU 888. Руководство по обслуживанию» | по заказу | ||
| Методика поверки | МП 208-012-2017 | 1 экз. | |
| Примечание: Эксплуатационные документы на средства измерений уровня, температуры, давления определяются в соответствии с комплектностью поставки этих средств измерений или заказом на поставку | |||
осуществляется по документу МП 208-012-2017 «ГСИ. Системы учета и контроля резервуарных запасов Entis. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.03.2017 г.
Основные средства поверки:
рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98 (регистрационный номер 60606-15), верхний предел измерений 50 м;
плотномер портативный DM-230.2A (регистрационный номер 51123-12), диапазон измерений плотности от 650 до 1650 кг/м , диапазон измерений температуры от минус 40 до плюс 85 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт системы.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам учета и контроля резервуарных запасов Entis
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
