Манометры деформационные IM 821, 67625-17

Назначение

Манометры деформационные IM 821, (далее по тексту - манометры) предназначены для измерений избыточного давления газообразных и жидких сред.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубки Бурдона. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.

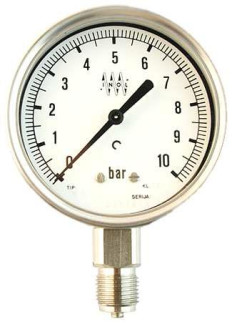

Корпуса и чувствительные элементы манометров изготовлены из нержавеющей стали, что позволяет не только использовать их для измерений давления агрессивных сред, но и дает возможность работать в агрессивной среде. В целях повышения виброустойчивости манометры могут заполняться демпфирующей жидкостью. По заказу потребителя манометры могут оснащаться мембранным разделителем, дополнительными вентилями, импульсными трубками, дросселями и безопасным стеклом. Шкала и стрелка манометров изготовляется из алюминия. Внешний вид манометров представлен на рисунках 1, 2.

Программное обеспечение

отсутствует.

Диапазоны измерений избыточного давления:

- положительное избыточное давление, бар (МПа)

отрицательное избыточное давление, бар (МПа)

от -1 до 0 (от - 0,1 до 0) от -1 до 0,6 (от - 0,1 до 0,6)

от -1 до 1,5 (от 0 до 0,1) от -1 до 3 (от 0 до 0,1) от -1 до 5 (от 0 до 0,1) от -1 до 8 (от 0 до 0,1) от -1 до 15 (от 0 до 0,1) от -1 до 39 (от 0 до 0,1)

давление-разрежение, бар (МПа)

Пределы основной допускаемой приведенной погрешности, % от диапазона показаний_

Вариация показаний, %

Диапазон температуры окружающего воздуха, С -для незаполненных манометров -для манометров с силиконовым заполнением -для манометров с глицериновым заполнением

±1

1

от - 25 до +70 от - 40 до +65 от -15 до +65

Пределы допускаемой дополнительной приведенной погрешности вызванной отклонением температуры от нормальных условий (от +18 до +28 °С),

% (от диапазона показаний)/10 °С_

±0,3

IP 55 по EN 60529 для манометров без заполнения демпфирующей жидкостью; IP 65 по EN 60529 для манометров заполненных демпфирующей жидкостью

Степень защиты

Г абаритные размеры, мм, не более, (диаметр; глубина)

Масса, г, не более:

-для незаполненных манометров

-для манометров с силиконовым заполнением

-для манометров с глицериновым заполнением

Средняя наработка до отказа, ч, не менее

Средний срок службы, лет, не менее

106x52,8

520

825

820

20000

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус или циферблат манометра, методом печати или наклейки.

Комплектность

Комплектность манометров представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус или на стекло манометра таким образом, чтобы знак поверки не мешал снятию показаний, в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация INOL d.o.o., Словения.
