Счетчики жидкости лопастные MKA 2290, MKA 3350, 67630-17

Счетчики жидкости лопастные МКА 2290, МКА 3350 (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	67630-17
Наименование СИ	Счетчики жидкости лопастные
Обозначение типа СИ	MKA 2290, MKA 3350
Изготовитель	"Alfons Haar", Германия
Год регистрации	2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

Общий вид счетчика, механический сумматор и схема пломбировки показаны на рисунке 1.

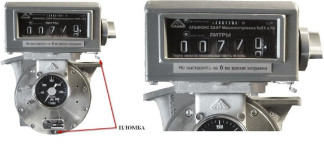

а) б) Рисунок 1 - Счетчик жидкости лопастной МКА а) Общий вид и схема пломбировки б) Механический сумматор

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристик	Значения характеристик
Наименование характеристик	МКА 2290	МКА 3350
Диапазон объемного расхода жидкости, м3/ч	от 4,8 до 120,0	от 6 до 180,0
Циклический объем, дм3	2,29	3,35
Пределы допускаемой относительной погрешности измерений объема жидкости, %	±0,15

Таблица 2 - Основные технические характеристики

Наименование характеристик	Значения характеристик
	МКА 2290	МКА 3350
Диаметр условного прохода, мм	80	100
Максимальное давление жидкости, МПа	1,0
Диапазон вязкости жидкости, мм2/с	от 0,55 до 36,00
Диапазон температуры жидкости, °С	от -40 до +50
Диапазон температуры окружающей среды, °С	от -55 до +60
Габаритные размеры, мм, не более:
высота	286	385
ширина	283	335
длина	330	389
Масса, кг, не более	36	34,5
Средняя наработка на отказ, ч	25000
Средний срок службы, лет	10

Знак утверждения типа

наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.

Комплектность

Таблица 3

Наименование и условные обозначения	Обозначение	Количество
Счетчик жидкости лопастной	МКА 2290 (МКА 3350)	1 шт.
Механический сумматор		1 шт.
Паспорт	-	1 экз.
«Инструкция. ГСИ. Счетчики жидкости лопастные МКА 2290, МКА 3350. Методика поверки»	НА.ГНМЦ.0139-16	1 экз.

Поверка

осуществляется по документу НА.ГНМЦ.0139-16 МП «Инструкция. ГСИ. Счетчики жидкости лопастные МКА 2290, МКА 3350. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 26.12.2016 г.

Основные средства поверки:

мерник эталонный 2-го разряда М2р-2000-0,05 (регистрационный номер 18585-14);

- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);

- ареометры общего назначения типа АОН-5 (регистрационный номер 9298-06). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1 а.
