| Номер в госреестре | 67634-17 |
| Наименование СИ | Комплекс программно-технических средств мониторинга ГТС Красноярской ГЭС |
| Изготовитель | АО "НИИ энергетических сооружений" (НИИЭС), г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технических средств мониторинга ГТС Красноярской ГЭС (далее по тексту - комплекс) предназначен для измерений и контроля в реальном масштабе времени внешних физических параметров в конструктивных элементах гидроэлектростанции и на основе выполненных измерений осуществления функций: сбора данных, обработки, отображения, хранения информации и сигнализации в случае нештатных ситуаций.
Принцип действия комплекса основан на измерениях внешних физических параметров (давления и перемещения) с помощью первичных измерительных преобразователей (ПИП) (регистрационные номера в Госрестре СИ: 46638-11, 39038-13, 55983-13, 55982-13) с их последующей передачей и обработкой в модулях аналого-цифровых преобразователей (АЦП) (регистрационный номер в Госррестре СИ: 54820-13). После обработки сигналы из АЦП передаются на асинхронные многопортовые оптические серверы, далее по оптическому каналу на центральный пульт, с последующим вычислением физической величины по индивидуальным функциям преобразования измерительного канала (ИК). Измеренные значения физических величин давления и перемещения для каждого ИК отображаются на мониторе центрального пульта управления комплекса.
ИК комплекса имеют структуру: ПИП с выходным сигналом постоянного тока стандартного диапазона (4 - 20) мА (токовый шлейф), модуль АЦП - с входным сигналом постоянного тока стандартного диапазона (4 - 20) мА, асинхронный многопортовый оптический сервер, центральный пульт.
Функционально комплекс состоит из измерительных каналов двух типов:
- измерений линейных перемещений элементов конструкции гидроэлектростанции. В состав ИК входят ПИП утвержденных типов (рег. № 46638-11 и № 39038-13) и модули АЦП (рег. № 54820-13);
- измерений давления в элементах конструкции или давлений, действующих на элементы конструкции гидроэлектростанции. В состав ИК входят ПИП утвержденных типов (рег. №55983-13 и №55982-13) и модули АЦП (рег. № 54820-13).
Конструктивно комплекс состоит из: ПИП, модулей АЦП, интеграционных шкафов, оптических шкафов, центрального пульта, связующего компонента комплекса: проводных линий связи RS-485; волоконно-оптических линий связи и выделенных линий Ethernet.
В состав интеграционных шкафов входят: модули АЦП, источники питания; автоматических двухполюсных выключателей; теплонагревателей и терморегуляторов, линий связи. Оптические шкафы включают в себя асинхронные многопортовые оптические серверы, обеспечивающие передачу преобразованного цифрового сигнала от датчиков на центральный пульт. Центральный пульт состоит из напольной стойки, в которой расположены: сервер промышленного исполнения; один асинхронный многопортовый оптический сервер; ЖК-монитор; клавиатура; манипулятор «мышь».

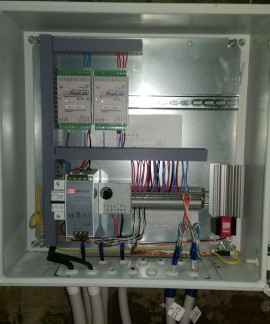

Общий вид интеграционного шкафа представлен на рисунке 1.
Общий вид оптического шкафа представлен на рисунке 2.
Общий вид центрального пульта представлен на рисунке 3.
Пломбирование интеграционных и оптических шкафов и не предусмотрено.
ПО «PoolService» позволяет управлять функциональными возможностями комплекса, визуализировать полученные данные и результаты их обработки.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «высокий».
Идентификационные данные ПО «PoolService» представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | PoolService |
| Номер версии (идентификационный номер ПО), не ниже | 2.1.x.x |
| Цифровой идентификатор ПО | 7C13B086 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока (в диапазоне измерений перемещений ПИП от 0 до 150 мм), мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока (в диапазоне измерений перемещений ПИП от 0 до 150 мм), % | ±0,5 |
| Диапазон измерений силы постоянного тока (в диапазоне измерений давления ПИП, от -0,4000 до +16,6719 бар), мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока (в диапазоне измерений давления ПИП, от -0,4000 до +16,6719 бар), % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | |
| - перемещения | 113 |
| - давления | 117 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | Г) Г) /\+10 % 220 -10 % |
| - частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от 0 до +40 |
| -относительная влажность, %, не более | 95 |
| Габаритные размеры, мм, не более: - интеграционного и оптического шкафов | |
| - высота | 500 |
| - ширина | 500 |
| - длина | 210 |
| - центральный пульт | |
| - высота | 600 |
| - ширина | 800 |
| - длина | 2055 |
| Масса, кг, не более: | |
| - интеграционного и оптического шкафов | 20 |
| - центральный пульт | 200 |
наносится на корпус напольной стойки центрального пульта в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технических средств мониторинга ГТС Красноярской ГЭС | - | 1 шт. |
| Программное обеспечение «PoolService» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 80-16 | 1 экз. |
осуществляется по документу МП АПМ 80-16 «Комплекс программно-технических средств мониторинга ГТС Красноярской ГЭС. Методика поверки», утверждённому ООО «Автопрогресс-М» «9» декабря 2016 г.
Основные средства поверки:
- калибратор токовой петли Fluke 707 (рег. № 29194-05).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация АО «НИИЭС», г. Москва
