Дозаторы весовые дискретного действия GW-MEC III, GW-MEC 4.0, 67635-17

Назначение

Дозаторы весовые дискретного действия GW-MEC III, GW-MEC 4.0 (далее - средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из узла взвешивания и электронного прибора.

Узел взвешивания включает в себя:

-    грузоприемное устройство: рамную конструкцию с устройствами фиксации сменной тары (емкости), в которую производится дозирование материала, опирающуюся на один, два, три или четыре тензорезисторных весоизмерительных датчика Z6 (Госреестр 15400-13, далее -датчик);

-    питатель: емкость (бункер) с устройствами регулирования скорости подачи материала

Исполнение узла взвешивания зависит от физических свойств материала, для которого

предназначено средство измерений. Для различных материалов и тары, в которую производится дозирование, применяются различные исполнения грузоприемных устройств и виды питателей (вибрационные, барабанные, шнековые, ленточные и др.).

Электронный прибор представляет собой совокупность электронных блоков:

-    электронный блок аналого-цифрового преобразования сигналов датчиков, их обработки и формирования значения измеренной массы;

-    электронный блок управления процессом автоматического дозирования с энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;

-    электронный блок с отсчетным устройством и органами управления средства измерений (далее - терминал). В дозаторах GW-MEC III используется графический дисплей и мембранная клавиатура. В дозаторах GW-MEC 4.0 используется сенсорный дисплей;

-    электронный блок интерфейсов связи с устройствами регулирования скорости подачи материала, а также периферийными устройствами и устройствами технологической линии, в которую встраивается средство измерений.

Модификации средства измерений имеют обозначения вида GW-MEC III / N-d-x или GW-MEC 4.0 / N-d-x, где:

N - наибольший предел (Max), кг;

d - цена деления шкалы (d), кг;

x - количество датчиков.

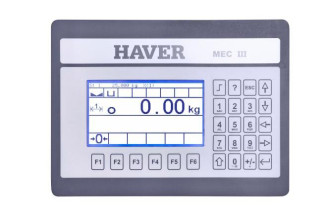

Внешний вид средства измерений представлен на рисунках 1 - 2.

Блок

АЦП

Блок

обработки

Защитная пластина закрывает доступ к переключателю настройки / юстировки, а также

препятствует демонтажу и замене датчика

Штекер

подключения

датчика

(датчиков)

А

t

□ 0 □ □ D G 0 □ О П □ ODD

дшш

Переключатель регулировки Пломбировка разрушаемой наклейкой предотвращает доступ к проведению настройки (регулировки)

ГО I

г1 I

о е шттт

Блок АЦП

Рисунок 4 - Схема пломбировки электронного блока аналого-цифрового преобразования

сигналов датчиков (GW-MEC 4.0)

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:

-    невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;

-    пломбирование переключателя регулировки и интерфейсов связи;

-    при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти; его удаление или изменение приводит к блокировке работы средства измерений (запись в журнале событий доступна для просмотра через меню «Display Values»).

Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО (номер версии и цифровой идентификатор ПО) приведены в таблице 1 и доступны для просмотра:

-    для дозаторов GW-MEC III: при нажатии клавиши «?» или через меню «Display Values» ^ «Type & Version»;

-    для дозаторов GW-MEC 4.0: при нажатии на пиктограмму с изображением весов во время работы дозатора.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические и основные технические характеристики

Таблица 3 - Характеристики модификаций

Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов GW-MEC III_

Таблица 5 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов GW-MEC 4.0_

Знак утверждения типа

наносится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Основные средства поверки:

рабочие эталоны массы 4-го разряда по ГОСТ 8.021-2015;

весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям ГОСТ 8.523-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель электронного блока и (или) свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия GW-MEC III, GW-MEC 4.0

ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
