| Номер в госреестре | 67642-17 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | Барьер искробезопасности БИСК |
| Изготовитель | АО "СибКом", г.Уфа |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные "Барьер искробезопасности БИСК" (далее - преобразователи) предназначены для измерений и преобразования выходных электрических параметров первичных преобразователей в выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА, в том числе и при установке первичных измерительных преобразователей во взрывоопасных зонах.
Преобразователи совместно с первичными измерительными преобразователями обеспечивают измерение силы тока, напряжения, температуры, гальваническое разделение входных и выходных цепей.
Принцип действия преобразователей основан на измерении и преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их обработке и выдаче выходных сигналов требуемого вида.
Основные узлы преобразователей: плата ввода-вывода, микропроцессор, перепрограммируемое запоминающее устройство (ППЗУ).
Плата ввода-вывода воспринимает сигналы от датчиков физических величин и преобразовывает их в форму, удобную для цифровой обработки. Микропроцессором рассчитываются значения этих величин и сохраняются в памяти (ППЗУ). Он же вырабатывает и сигналы управления, контроля и сигнализации.
Конструкция преобразователей позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к преобразователям. На поверхность преобразователя поверх стыка деталей корпуса клеится саморазрушающаяся наклейка.
Преобразователи имеют различные варианты исполнения. Основные метрологические и технические характеристики преобразователей приведены в таблицах 2,3.

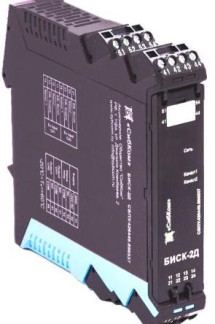

Внешний вид преобразователя и места нанесения знака поверки представлены на рисунках 1 и 2.
Преобразователи измерительные "Барьер искробезопасности БИСК" имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB/IIA». Сторона преобразователя, на которой расположены клеммы подключаемые к искробезопасным цепям, имеет голубой цвет.
Программное обеспечение «Преобразователи измерительные "Барьер искробезопасности БИСК"» (далее - ПО «БИСК»), разделено на 2 группы -ВПО преобразователей «БИСК» и внешнее, устанавливаемое на персональный компьютер, -ПО «PACTware».
ВПО преобразователей «БИСК» устанавливается в энергонезависимою память преобразователя в производственном цикле на заводе-изготовителя и в процессе эксплуатации изменению не подлежит (уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014). Текущие значения идентификационных признаков конкретного экземпляра преобразователя устанавливаются в процессе первичной поверки.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом ВПО.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | ПО «PACTware» |
| Идентификационное наименование ПО | PACTware |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V5 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | по номеру версии |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | не используется |
Внешнее ПО «БИСК», не влияющее на метрологические характеристики, содержит набор инструментальных средств для работы с устройствами БИСК.
Программное обеспечение «PACTware » не дает доступ к внутренним программным микрокодам преобразователей и не позволяет вносить изменение в ВПО.
Таблица 2 - Метрологические характеристики
| Метрологические характеристики | |||||
| Наименование исполнения | Тип первичного измерительного преобразователя, вид (диапазон значений) входного сигнала преобразователя | Диапазон значений) выходного сигнала, мА | Пределы допускаемой основной по-грешности, приведенной к диапазону измерений, % | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, на 1 °C | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| БИСК-1А СБПУ.426449.896543 | Преобразователь тока | от 4 до 20 мА | от 4 до 20 | ±0,1 | ±0,1 % (приведенной к диапазону измерений) |
| БИСК-2А СБПУ.426449.896544 | Преобразователь тока | от 4 до 20 мА | от 4 до 20 | ±0,1 | ±0,1 % (приведенной к диапазону измерений) |
| БИСК-1А СБПУ.426449.896545 | Преобразователь тока | от 4 до 20 мА | от 4 до 20 | ±0,1 | ±0,1 % (приведенной к диапазону измерений) |
| БИСК-2А СБПУ.426449.896546 | Преобразователь тока | от 4 до 20 мА | от 4 до 20 | ±0,1 | ±0,1 % (приведенной к диапазону измерений) |
| Преобразователь тока | от 0(4) до 20 мА | от 4 до 20 | ±0,1 | ±4 мкА | |
| Термопре-образова-тель сопротивления | Pt100 | от 4 до 20 | ±0,1 | ±0,02 °C | |
| БИСК-1Т СБПУ.426449.896547 | Ni100 | от 4 до 20 | ±0,1 | ±0,03 °C | |
| Термоэлек трический преобразо ватель | Тип B | от 4 до 20 | ±0,1 | ±0,45 °C | |
| Тип E, J, K, L, N, T, U | от 4 до 20 | ±0,1 | ±0,1 °C | ||
| Тип R , S, W3, W5, LR | от 4 до 20 | ±0,1 | ±0,2 °C | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Преобразователь тока | от 0(4) до 20 мА | от 4 до 20 | ±0,1 | ±4 мкА | |
| Термопреобразователь сопротивления | Pt100 | от 4 до 20 | ±0,1 | ±0,02 °C | |
| БИСК-2Т | Ni100 | от 4 до 20 | ± 0,1 | ±0,03 °C | |
| СБПУ.426449.896548 | Термоэлек трический преобразо | Тип B | от 4 до 20 | ±0,1 | ±0,45 °C |
| Тип E, J, K, L, N, T, U | от 4 до 20 | ±0,1 | ±0,1 °C | ||
| ватель | Тип R , S, W3, W5, LR | от 4 до 20 | ±0,1 | ±0,2 °C | |
| Преобразователь тока | от 0(4) до 20 мА | от 4 до 20 | ±0,1 | ±4 мкА | |
| Преобразователь напряжения | от 0 до 12 В | от 4 до 20 | ±0,1 | ±2 мкВ | |
| Термопре- образова- | Pt100 | от 4 до 20 | ±0,1 | ±0,02 °C | |
| БИСК-1У СБПУ.426449.896549 | тель сопротивления | Ni100 | от 4 до 20 | ±0,1 | ±0,03 °C |
| Термоэлек- | Тип B | от 4 до 20 | ±0,1 | ±0,45 °C | |
| трический преобразо | Тип E, J, K, L, N, T, U | от 4 до 20 | ±0,1 | ±0,1 °C | |
| ватель | Тип R , S, W3, W5, LR | от 4 до 20 | ±0,1 | ±0,2 °C | |
| БИСК-1С СБПУ.426449.133449 | Преобразователь тока | от 0 до 20 мА | от 0 до 20 | ±0,15 | ±4 мкА |
| БИСК-1М СБПУ.426449.137545 | Преобразователь тока | от -20 до 20 мА | от 0 до 20 | ±0,1 | ±4 мкА |
| БИСК-1М СБПУ.426449.137547 | Преобразователь тока | от -20 до 20 мА | от - 20 до 20 | ±0,1 | ±4 мкА |
| БИСК-1М СБПУ.426449.137548 | Термоэлек трический преобразо ватель | типы J, K | от 0 до 20 | ±0,1 | ±0,45 °C |
| БИСК-1М СБПУ .426449.137550 | Термоэлек трический преобразо ватель | типы J, K | от 0 до 20 | ±0,1 | ±0,45 °C |
| 1 | 2 | 3 | 4 | 5 | 6 |
| БИСК-1М СБПУ .426449.137551 | Термопреобразователь сопротивления | Pt100 | от 0 до 20 | ±0,1 | ± 0,03 °с |
| БИСК-1М СБПУ.426449.137552 | Термопре-образова-тель сопротивления | Pt100 | от 0 до 20 | ±0,1 | ± 0,03 °C |
| БИСК-1М СБПУ.426449.143559 | Термопре-образова-тель сопротивления | Pt100 | от 4 до 20 | ±0,1 | ±0,03 °C |
| Термоэлек трический преобразо ватель | типы J, K | от 4 до 20 | ±0,1 | ±0,45 °C | |
| БИСК-1М СБПУ.426449.117601 | Преобразователь тока | от 0 до 20 мА | от 0 до 20 | ±0,1 | ±4 мкА |
| БИСК-1М СБПУ.426449.143561 | Термопре-образова-тель сопротивления | Pt100 | от 4 до 20 | ±0,1 | ±0,03 °C |
| БИСК-1П СБПУ.426449.054114 | Преобразователь тока | от 0 до 20 мА | от 0 до 20 | ±0,1 | ±4 мкА |
| БИСК-1П СБПУ.426449.054115 | Преобразователь тока | от 0 до 20 мА | от 0 до 20 | ±0,1 | ±4 мкА |
| БИСК-2П СБПУ.426449.054117 | Преобразователь тока | от 0 до 20 мА | от 0 до 20 | ±0,1 | ±4 мкА |
Таблица 3 - Основные технические характеристики
| Наименование исполнения | Технические характеристики | ||||
| Напряжение питания постоянного тока, В | Г абаритные размеры (мм, длина х ширина х высота) | масса, кг | Рабочие условия применения: температура окружающего воздуха, °C | Рабочие условия применения: относительная влажность воздуха, %, не более | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| БИСК 1А СБПУ.426449.896543 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК 2А СБПУ.426449.896544 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК 1А СБПУ.426449.896545 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| БИСК 2А СБПУ.426449.896546 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК 1Т СБПУ.426449.896547 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК 2Т СБПУ.426449.896548 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК 1У СБПУ.426449.896549 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,2 | от -20 до +60 | 90 |
| БИСК-1С СБПУ.426449.133449 | от 19 до 31,2 | 119,2x22,5 x113,6 | 0,180 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.137545 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,070 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.137547 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,080 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.137548 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,089 | от -20 до +60 | 90 |
| БИСК-1М СБПУ .426449.137550 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,086 | от -20 до +60 | 90 |
| БИСК-1М СБПУ .426449.137551 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,070 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.137552 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,070 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.143559 | Питание от выходной петли | 114,3х6,1 х112,5 | 0,080 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.117601 | от 19 до 31,2 | 114,3х6,1 х112,5 | 0,080 | от -20 до +60 | 90 |
| БИСК-1М СБПУ.426449.143561 | Питание от выходной петли | 114,3х6,1 х112,5 | 0,110 | от -20 до +60 | 90 |
| БИСК-1П СБПУ.426449.054114 | от 19 до 31,2 | 117,2х12,5х 113,7 | 0,115 | от -20 до +60 | 90 |
| БИСК-1П СБПУ.426449.054115 | от 19 до 31,2 | 117,2х12,5х 113,7 | 0,120 | от -20 до +60 | 90 |
| БИСК-2П СБПУ.426449.054117 | от 19 до 31,2 | 117,2х12,5х 113,7 | 0,200 | от -20 до +60 | 90 |
Таблица 4 - Нормальные условия применения
| Влияющая величина | Нормальное значение (нормальная область значений) |
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 795) |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный "Барьер искробезопасности БИСК" в заказной конфигурации | - | 1 шт. |
| Руководство по эксплуатации | СБПУ.426449.8965 РЭ | 1 экз. |
| Краткое техническое описание | - | 1 экз. |
| Методика поверки | СБПУ.426449.8965 И1 | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу СБПУ.426449.8965 И1 «ГСИ. Преобразователи измерительные "Барьер искробезопасности БИСК". Методика поверки», утвержденному ФБУ «ЦСМ Республики Башкортостан» 17 апреля 2017 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение напряжения постоянного тока до 60 В, погрешность ±(0,01 % от показ. + 0,01 % от диапазона) (регистрационный № 18087-04).
Калибратор многофункциональный AOIP CALYS 150R, воспроизведение силы постоянного тока до 24 мА; погрешность: ±(0,007 % ИВ+0,8 мкА), воспроизведение напряжения постоянного тока до 50 В; погрешность: ± (0,007 % ИВ+80 мкВ). воспроизведение электрического сопротивления до 400 Ом, погрешность: ±0,006 % ИВ+0,008 Ом (регистрационный № 48000-11).
Мера электрического сопротивления однозначная МС 3050 10 Ом, погрешность ±0,001 %,) (регистрационный № 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия СБПУ.426449.8965 ТУ
