| Номер в госреестре | 67643-17 |
| Наименование СИ | Автоцистерны для светлых нефтепродуктов |
| Обозначение типа СИ | АЦ-22 |
| Изготовитель | "ROS Roca Indox Equipos E Ingenieria, S.L.", Испания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автоцистерны для светлых нефтепродуктов АЦ-22, (далее - автоцистерны) предназначены для измерений объема, а также для транспортирования и временного хранения светлых нефтепродуктов.
Принцип работы автоцистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
Конструктивно автоцистерны представляют собой сварной сосуд эллиптической формы постоянного сечения, состоящий из обечайки и двух днищ, ограничивающих сосуд с торцов. Внутри автоцистерн установлены перегородки разделяющие ее на три изолированных отсека. Каждый отсек является мерой полной вместимости. В нижней части корпуса автоцистерн приварены опоры для крепления автоцистерны к раме автомобильного шасси. Так же в нижней части автоцистерн приварены фланцы в которые установлены донные клапана.
В верхней части автоцистерн на каждом отсеке установлены горловины, закрывающиеся герметичными крышками. С внутренней стороны горловины в каждой секции установлен указатель уровня налива.
На боковых сторонах и сзади автоцистерн имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

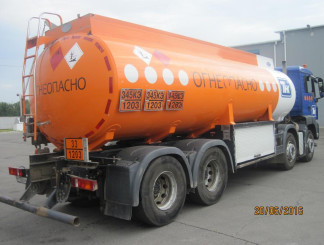

Общий вид автоцистерны представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 22000,0 |
| Разница между номинальной и действительной вместимостью, дм3 | ±330,0 |
| Пределы допускаемой относительной погрешности вместимости цистерны, % | ±0,4 |
| Остаток топлива в цистерне после слива (в процентах от номинальной вместимости), не более, % | 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, не более | |
| длина, мм | 10350,0 |
| ширина, мм | 2475,0 |
| высота, мм | 3245,0 |
| Количество секций, шт. | 3,0 |
| Температура окружающей среды, °С | от -40 до +50 |
наносится на маркировочную табличку способом гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | АЦ-22 | 1 шт. |
| Рукав напорно-всасывающий с соединительной арматурой | — | 2 шт. |
| Противооткатные упоры | — | 2 шт. |
| Формуляр | АЦ-22-MAN ФО | 1 экз. |
| Руководство по эксплуатации | АЦ-22.00.00.000 РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости 2-го разряда по ГОСТ 8.470-82, пределы основной относительной погрешности не более ± 0,15%;
- эталонные мерники 2-го разряда по ГОСТ 8.470-82, вместимостью 200, 500, 1000, 2000, 5000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу ограничивающую возможность перемещения указателя уровня налива.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к автоцистернам для светлых нефтепродуктов АЦ-22
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема» ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
