| Номер в госреестре | 67644-17 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | AL3OVAC2R |
| Изготовитель | "ROS Roca Indox Equipos E Ingenieria, S.L.", Испания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Полуприцепы-цистерны модели AL3OVAC2R, (далее полуприцепы-цистерны) предназначены для измерений объема, а также для транспортирования и временного хранения светлых нефтепродуктов.
Принцип работы полуприцепов-цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив
нефтепродукта производится самотеком.
Конструктивно полуприцепы-цистерны представляют собой сварной сосуд эллиптической формы постоянного сечения, состоящий из обечайки и двух днищ, ограничивающих сосуд с торцов. Внутри полуприцепов-цистерн установлены перегородки разделяющие ее на четыре изолированных отсека. Каждый отсек является мерой полной вместимости. Для гашения гидравлических ударов во время движения, внутри отсеков полуприцепа-цистерны установлены волнорезы. В нижней части корпуса полуприцепов-цистерн приварены фланцы в которые установлены донные клапана.
В верхней части полуприцепов-цистерн на каждом отсеке установлены горловины, закрывающиеся герметичными крышками. С внутренней стороны горловины в каждой секции установлен указатель уровня налива.
На боковых сторонах и сзади полуприцепов-цистерн имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

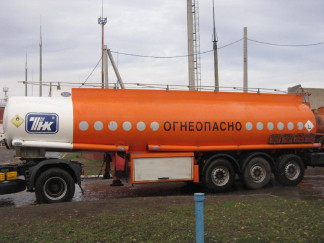

Общий вид полуприцепа-цистерны представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Таблица 1-Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 32000,0 |
| Разница между номинальной и действительной вместимостью, дм3 | ±480,0 |
| Пределы допускаемой относительной погрешности вместимости цистерны, % | ±0,4 |
| Остаток топлива в цистерне после слива (в процентах от номинальной вместимости), %, не более | 0,1 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| длина | 10395,0 |
| ширина | 2500,0 |
| высота | 3270,0 |
| Количество секций, шт. | 4,0 |
| Температура окружающей среды, °С | от -40 до +50 |
наносится на маркировочную табличку способом гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | AL3OVAC2R | 1 шт. |
| Формуляр | AL3OVAC2R ФО | 1 экз. |
| Руководство по эксплуатации | AL3OVAC2R РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости 2-го разряда по ГОСТ 8.470-82, пределы основной относительной погрешности не более ± 0,15%;
- эталонные мерники 2-го разряда по ГОСТ 8.470-82, вместимостью 200, 500, 1000, 2000, 5000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу ограничивающую возможность перемещения указателя уровня налива.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам модели AL3OVAC2R
ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема»
ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки»
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
