Вольтметры переменного напряжения эталонные FLUKE 5790В, 67649-17

Назначение

Вольтметр переменного напряжения эталонный FLUKE 5790В (далее по тексту -вольтметр) предназначен для измерений напряжения переменного тока в диапазоне уровней от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц и напряжения постоянного тока.

Описание

Принцип действия вольтметра основан на сравнении действующего значения переменного напряжения с постоянным напряжением посредством термопреобразователя фирмы Fluke. В режиме измерения прибор работает как цифровой вольтметр с разрешением 8 знаков, при этом используется внутренний источник постоянного тока. Вольтметр автоматически осуществляет переключение и расчеты и отображает на жидкокристаллическом дисплее среднеквадратическое значение измеряемого переменного напряжения, его частоту, полярность и значение измеряемого постоянного напряжения.

Для подключения измеряемого напряжения вольтметр снабжен винтовыми клеммами, а также коаксиальным 50-омным входным соединителем типа «N». Пользователь выбирает наиболее удобный способ подключения измеряемого напряжения сенсорными клавишами выбора входных соединителей: INPUT 1 (вход 1) - 50-омный коаксиальный соединитель типа “N”; INPUT 2 (вход 2) - винтовые клеммы.

Винтовые клеммы «AUX» предназначены для подключения шунтов переменного тока Fluke A40, А40А, А40В.

Вольтметр автоматически выбирает требуемый поддиапазон измеряемого напряжения, либо пользователь сам выбирает необходимый поддиапазон измерений нажатием соответствующей сенсорной клавиши на передней панели прибора.

Кроме того, на передней панели вольтметра расположены:

-    кнопка включения-выключения вольтметра;

-    USB-порт для подключения USB-накопителя при сохранении отчетов о калибровке и обновлении прошивки прибора;

-    клавиша «Reset» для принудительного возврата вольтметра в исходное состояние;

-    клавиша «Guard» для размыкания и замыкания внутреннего соединения между GUARD и наружной оболочкой соединителя «INPUT 1» или винтовой клеммой LO соединителя «INPUT 2», в зависимости от выбранного входного сигнала. При включении вольтметра в сеть включается внутреннее соединение GUARD. При нажатии на клавишу «Guard» размыкается внутреннее соединение GUARD и в верхнем углу дисплея отображается индикация «Guard ON».

На задней панели вольтметра расположены:

-    разъем «AC PWR INPUT» для подключения сетевого кабеля питания;

-    главный переключатель «ON/OFF» («ВКЛ/ВЫКЛ), который должен находиться в положении «ON» («ВКЛ») перед тем, как программируемая кнопка включения-выключения вольтметра на передней панели начнет функционировать;

-    USB-порт для дистанционного управления вольтметром;

-    разъем «RS 232» - последовательный порт для удаленного управления вольтметром;

-    разъем «Ethernet» - для дистанционного управления прибором;

-    разъем «IEEE-488» - для эксплуатации вольтметра в дистанционном режиме в качестве источника или приемника сообщений по шине IEEE-488;

-    винтовая клемма для подключения заземления.

Питание вольтметра осуществляется от сети переменного тока частотой (50,0 ± 0,5) Гц и напряжением (230 ± 23) В.

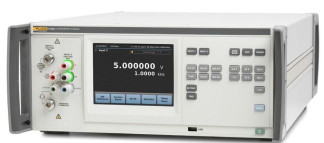

Общий вид вольтметра приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлены на рисунке 2.

Программное обеспечение

Вольтметр имеет встроенное программное обеспечение (ПО) «5790В Firmware». ПО предназначено для сбора, обработки, отображения, хранения и передачи информации об измеряемой величине.

Уровень защиты ПО - средний в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики вольтметра в режиме измерения переменного напряжения

Пределы допускаемой абсолютной погрешности

Поддиапазон

напряжений

Диапазон частот

от 10 до22 мВ вкл.

от 10 до 20 Гц вкл. св. 20 до 40 Гц вкл. св. 40 Гц до 20 кГц вкл. св. 20 до 50 кГц вкл. св. 50 до 100 кГц вкл. св. 100 до 300 кГц вкл. св. 300 до 500 кГц вкл. св. 500 кГц до 1 МГц вкл.

±(290 10-1 ±(190 10-<

+(п010-( ±(21010-< ±(з1010-< ±(81010-< ±(890 10-< +(1700 10'

•U + 1,3 мкВ) •U + 1,3 мкВ) •U + 1,3 мкВ) •U + 2,0 мкВ) '•U + 2,5 мкв) •U + 4,0 мкВ) •U + 8,0 мкВ) 6U + 8,0 мкВ)

от 10 до 20 Гц вкл. св. 20 до 40 Гц вкл. св. 40 Гц до 20 кГц вкл. св. 20 до 50 кГц вкл. св. 50 до 100 кГц вкл. св. 100 до 300 кГц вкл. св. 300 до 500 кГц вкл. св. 500 кГц до 1 МГц вкл.

от 19 до 70 мВ вкл.

+(240 10-6 U + 1,5 мкВ) +(12010-6U + 1,5 мкв) +(65 10-6U + 1,5 мкВ) +(13010-6U + 2,0 мкВ) +(260 10-6 U + 2,5 мкв) +(510 • 10-6U + 4,0 мкв) +(670 10-6 U + 8,0 мкв) +(1100 10-6U + 8,0 мкВ)

от 60 до 220 мВ вкл.

от 10 до 20 Гц[1] вкл. св. 20 до 40 Гц вкл. св. 40 Гц до 20 кГц вкл. св. 20 до 50 кГц вкл. св. 50 до 100 кГц вкл. св. 100 до 300 кГц вкл. св. 300 до 500 кГц вкл. св. 500 кГц до 1 МГц вкл.

+(21010-6U + 1,5 мкВ) +(85 10-6U + 1,5 мкВ) +(3810-6U + 1,5 мкв) +(69 10-6U + 2,0 мкв) +(16010-6U + 2,5 мкВ) +(250 10-6 U + 4,0 мкв) +(380 10-6 U + 8,0 мкв) +(1000 10-6 U + 8,0 мкВ)

от 190 до 700 мВ вкл.

от 10 до 20 Гц[1] вкл. св. 20 до 40 Гц вкл. св. 40 Гц до 20 кГц вкл. св. 20 до 50 кГц вкл. св. 50 до 100 кГц вкл. св. 100 кГц до 300 кГц вкл.

св. 300 до 500 кГц вкл. св. 500 кГц до 1 МГц вкл.

+(21010-6U + 1,5 мкВ) +(7610-6U + 1,5 мкВ) +(33 10-6U + 1,5 мкВ) +(5110-6U + 2,0 мкв) +(79 10-6U + 2,5 мкв) +(18010-6U + 4,0 мкВ) +(300 10-6 U + 8,0 мкв) +(960 10-6 U + 8,0 мкв)

В таблицах 2 и 3 символ U - значение измеряемого вольтметром напряжения.

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель вольтметра в виде наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МП-2201-0036-2017 «Вольтметр переменного напряжения эталонный FLUKE 5790В. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 февраля 2017 г.

Основные средства поверки:

-    ГЭТ 89-2008 государственный первичный специальный эталон единицы электрического напряжения в диапазоне частот 10 - 310 Гц;

-    вольтметр-калибратор постоянного напряжения В2-43 (регистрационный номер 30362-10) из состава государственного первичного эталона единицы электрического напряжения ГЭТ 13-01.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на прибор.

Сведение о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических величин. Общие технические условия

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного напряжения в диапазоне частот от 110 до 2 10 Гц Техническая документация изготовителя
