Расходомеры жидких сред СВИРЕЛЬ-РМ, 67652-17

Назначение

Расходомеры жидких сред СВИРЕЛЬ-РМ (далее - расходомеры) предназначены для измерения объемного расхода дистиллированной воды по ГОСТ 6709-72 (далее - измеряемая среда) в трубопроводах и передачи результатов измерений в виде аналогового и цифрового выходных сигналов.

Описание

Принцип действия заключается в поочередной коммутации электроакустических преобразователей на излучение и прием ультразвуковых колебаний. При этом платой измерения расхода производится измерение времен прохождения ультразвуковых колебаний по потоку и против потока движущейся жидкости. По известным временам прохождения определяется скорость ультразвука в среде, по разности времен по потоку и против потока при известной скорости ультразвука определяется объемный расход жидкости.

Конструктивно расходомер состоит из первичного преобразователя ПП6-РА (далее -1111) с установленными пьезопреобразователями и вторичного преобразователя ИПВ4-РА (далее - ВП) со встроенной платой измерения расхода, соединительных кабелей связи с преобразователем первичным (КСП-А, КСП-А-1), соединительных кабелей связи с преобразователем вторичным (КСВ-А), переходной муфты (МПРК-А).

ПП устанавливаются в разрыв трубопровода. ПП расходомера имеют три независимых канала измерения с четырьмя гальванически развязанными друг от друга выходами в каждом канале измерения.

Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП. В зависимости от исполнения ВП расходомеры имеют один из видов выходного аналогового сигнала:

-    напряжение постоянного тока от 0 до 5 В (исполнение Н1) или от 0 до 10 В (исполнение Н2) при сопротивлении нагрузки не менее 2 кОм;

-    сила постоянного тока от 0 до 5 мА (исполнение Н3) при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА (исполнение Н4) при сопротивлении нагрузки не более 500 Ом.

Для аналоговых выходных сигналов линейная возрастающая зависимость пропорциональна измеряемому расходу.

Подсоединение кабеля связи к ВП осуществляется через групповой сальник и клеммную колодку, к 1111 - через разъем.

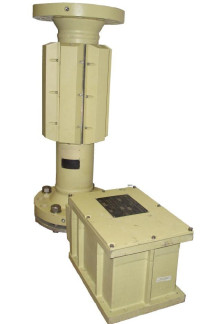

Внешний вид расходомеров приведен на рисунке 1. С целью предотвращения несанкционированного доступа: на корпус 1111 и ВП устанавливаются пломбы (см. рисунок 1), не повредив которые невозможно вскрыть крышки.

Расходомеры предназначены для работы во взрывобезопасных помещениях.

В зависимости от условий эксплуатации предусмотрены модификации и исполнения расходомеров, отличающиеся метрологическими характеристиками, видом выходного сигнала, материалом корпуса, способом соединения с трубопроводом и градуировочными значениями измеряемой и окружающей среды.

Условное обозначение расходомера:

Расходомер СВИРЕЛЬ-РМ - _Х - Х - Х - Х

Х - Х - Х - Х - Х - Х - Х - Х - Х

Максимальный объемный расход (Qmax), м3/ч (в соответствии с таблицей 2)_

Диаметр условного прохода (Ду), мм (в соответствии с таблицей 2)_

Пределы допускаемой основной приведенной погрешности (Уосн) к Qmax, в диапазоне от 0,1 •Qmax до Qmax:

0,6 - ±0,6 % или 0,8 - ±0,8 %

Пределы допускаемой основной приведенной погрешности (Уосн) к Qmax, в диапазоне от 0,03 •Qmax до 0,1 •Qmax:

0,8 - ±0,8 % или 1,0 - ±1,0 %

Градуировочное значение температуры измеряемой среды из ряда: 20; 50; 70; 90°С

Градуировочное значение температуры окружающей среды из ряда: 20; 35 °С

Материал корпуса ПП: Т - титановый сплав; С - сталь 08Х18Н10Т_

Способ соединения ПП с трубопроводом: П1 - фланцевое; П2 - сварное

Длина соединительного кабеля КСП-А, м

Длина соединительного кабеля КСП-А-1, м

Материал корпуса муфты МПРК-А: МТ - титановый сплав; МС - сталь 08Х18Н10Т

Длина соединительного кабеля КСВ-А, м

Вид выходного аналогового сигнала: Н1 - аналоговый от 0 до 5 В; Н2 - аналоговый от 0 до 10 В; Н3 - аналоговый от 0 до 5 мА; Н4 - аналоговый от 4 до 20 мА

Первичный преобразователь ПП6-РА

Места нанесения пломбы изготовителя (в двух местах на шести крышках)

Места нанесения

Место нанесения пломбы изготовителя

Вторичный преобразователь ИПВ4-РА

Программное обеспечение

В расходомерах используется встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память встроенной платы измерения расхода при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

ПО обеспечивает выполнение следующих функций:

-    измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;

-    пересчет полученных временных соотношений в значение объемного расхода;

-    выдача значения объемного расхода в виде силы постоянного электрического тока или напряжения постоянного электрического тока и цифровым интерфейсом RS-485.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО.

Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации «Высокий» в соответствии с Р 50.2.077-2014 г.

Технические характеристики

Основные метрологические и технические характеристики расходомеров приведены в таблицах 1, 2.

Таблица 2

Таблица 3

Знак утверждения типа

наносится любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, на маркировочные таблички, прикрепленные к корпусу 1111 и ВП и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплектность расходомеров представлена в таблице 4

Таблица 4

Поверка

осуществляется по документу РИЮУ.407254.006 МИ «Расходомеры жидких сред СВИРЕЛЬ-РМ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.10.2016 г.

Основные средства поверки:

-    установка поверочная расходомерная тепловая ПРТ (Госреестр СИ РФ № 31244-06), диапазон воспроизведения расхода от 0,01 до 200 м /ч, пределы допускаемой приведенной погрешности измерений ± 0,1 %;

-    установка поверочная типа УПСЖ 400/В (Госсреестр СИ РФ № 27329-04), диапазон воспроизведения расхода от 0,03 до 400 м3/ч, пределы допускаемой приведенной погрешности измерений ± 0,25 %;

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, (Госреестр СИ РФ № 20580-06), диапазон воспроизведения и измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности ±(10-4 I+1) мкА, диапазон измерения напряжения постоянного тока от 0 до 120 В, пределы допускаемой абсолютной погрешности ±20 мВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.

Знак поверки наносится на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкостей в диапазоне от 3 10-6 до 10 м3/с

РИЮУ.407254.006 ТУ Расходомеры жидких сред СВИРЕЛЬ-РМ. Технические условия
