| Номер в госреестре | 67654-17 |
| Наименование СИ | Коэрцитиметр |
| Обозначение типа СИ | KOERZIMAT 1.097 HсJ |
| Изготовитель | "Institut Dr.Foerster GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Коэрцитиметр KOERZIMAT 1.097 Hd предназначен для измерений коэрцитивной силы образцов магнитомягких и магнитотвердых материалов в разомкнутой магнитной цепи.
Принцип действия коэрцитиметра KOERZIMAT 1.097 Hd (далее - коэрцитиметр) основан на намагничивании помещенного в катушку образца до насыщения. Намагниченность образца измеряется с помощью зондов Foerster. После достижения насыщения в катушке создается противоположно направленное магнитное поле, пока намагниченность образца не станет равна нулю.
Напряженность противоположно направленного магнитного поля, при которой намагниченность в образце становится нулевой, соответствует коэрцитивной силе.

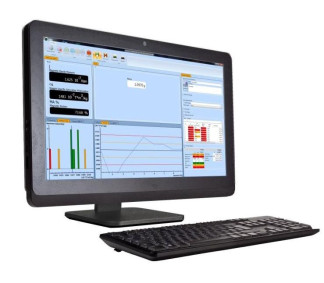

Общий вид коэрцитиметра представлен на рисунке 1.
Пломбирование коэрцитиметра не предусмотрено.
Программное обеспечение (ПО) коэрцитиметра работает под управлением операционной системы Windows 8.1 Pro. Интуитивно понятный сенсорный интерфейс (языки интерфейса: немецкий, английский; русский) упрощает процесс обработки и контроля измерений. Все данные измерений сохраняются в базе данных и могут быть в любое время распечатаны в виде отчёта или экспортированы в текстовый файл для последующей обработки.
ПО имеет программную и аппаратную защиту - защита с помощью аппаратного ключа. Аппаратный ключ может быть подключен к USB-порту на контроллере коэрцитиметра. Лицензии программы на аппаратном ключе отображаются во время проверки системы.
ПО имеет защищённые паролем уровни для администрирования функций и доступа пользователей.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KOERZIMAT 1.097 Ис1 |
| Номер версии (идентификационный номер ПО) | 6.1.0.10 и выше |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэрцитивной силы, кA/м | от 0,05 до 100,00 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % | ±6 |
| Максимальная амплитуда напряжённости при намагничивании, кА/м: - постоянным магнитным полем (длительность намагничивания от 1 до 40 с) | 200 |
| - единичным импульсом магнитного поля (длительность намагничивания 0,2 с) | 200 |
| - единичным импульсом магнитного поля с дополнительным импульсным намагничиванием (длительность намагничивания 0,2 с) | 450 |
| Катушка: - внутренний диаметр катушки, мм | 40 |
| - зона однородности магнитного поля по длине катушки, мм | 170 |
| - неоднородность магнитного поля в зоне однородности, %, не более | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Продолжительность измерений коэрцитивной силы, с, не более | 3,0 |
| Потребляемая мощность, В-А | |
| - в процессе намагничивания кратковременно, не более | 3 700 |
| - среднее потребление в зависимости от настройки | от 100 до 800 |
| Г абаритные размеры, мм, не более | |
| - измерительный блок | |
| - высота | 220 |
| - ширина | 445 |
| - длина | 465 |
| - катушка | |
| - высота | 420 |
| - ширина | 340 |
| - длина | 550 |
| Масса, кг, не более | |
| - измерительный блок | 18 |
| - катушка | 65 |
| 1 | 2 |
| Питание от однофазной сети переменного тока: - напряжение, В - частота, Гц | 230 ± 23 50/60 ± 1 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность (без конденсации), %, не более | от +10 до +30 80 |
наносится на титульный лист руководства по эксплуатации на установку в левой верхней части листа и на лицевую панель измерительного блока типографским методом, методом наклейки или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок № 00076 | HcJ | 1 шт. |
| Катушка № 00076 | HcJ 40 | 1 шт. |
| Контроллер с программным обеспечением KOERZIMAT 1.097 HcJ | KOERZIMAT | 1 шт. |
| Внутренний зонд для катушки HcJ № 00236 | — | 1 шт |
| Контрольные образцы | КО | 2 шт. |
| Набор вспомогательных приспособлений | — | 1 комп. |
| Руководство оператора KOERZIMAT 1.097 HcJ с программным обеспечением 6.1.Х (ред.12/15) | РО | 1 экз. |
| ГСИ. Коэрцитиметр KOERZIMAT 1.097 HJ Методика поверки | МП 28-261-2017 | 1 экз. |
осуществляется по документу МП 28-261-2017 «ГСИ. Коэрцитиметр KOERZIMAT 1.097 Hd. Методика поверки», утвержденному ФГУП «УНИИМ» 21 марта 2017 г.
Основные средства поверки:
Рабочий эталон единицы магнитной индукции постоянного магнитного поля 2-го разряда по ГОСТ 8.030-2013 (измеритель магнитной индукции Ш1-9, рег.№ 9335-83);
Рабочие эталоны единицы электрического сопротивления 3-го разряда согласно Приложения к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15.02.2016 номинального значения 0,1 Ом и 1 Ом (катушки электрического сопротивления Р321, 0,1 Ом и 1 Ом, рег.№ 1162-58);
Вольтметр универсальный цифровой GDM-8246, рег.№ 34295-07;
Флюксметр электронный EF-5, рег. № 60133-15;
Тесламетр ТХ-4/1, рег. № 27495-04;
Рулетка измерительная металлическая TR20/5, рег.№ 22003-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к коэрцитиметру KOERZIMAT 1.097 Нс1
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
