| Номер в госреестре | 67656-17 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452 |
| Изготовитель | Общество с ограниченной ответственностью "МЕТОЛАБ" (ООО "МЕТОЛАБ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
МЕТОЛАБ 421, МЕТОЛАБ 451 - базовые модели, ввод длины диагоналей отпечатка осуществляется вручную при помощи мембранной клавиатуры.
В твердомерах МЕТОЛАБ 422, МЕТОЛАБ 452 значение твердости рассчитывается автоматически и отображается на ЖК экране. Возможно подключение твердомеров к компьютеру.

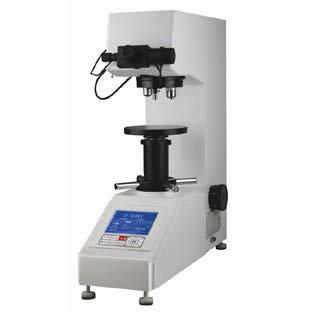

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место расположения пломбы изготовителя
место расположения пломбы изготовителя
МЕТОЛАБ 421, МЕТОЛАБ 451
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Виккерс |
| Номер версии (идентификационный номер) ПО | не ниже v 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 | ±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Модификация твердомера | Шкалы Виккерса | Диапазоны измерений твердости, HV |
| МЕТОЛАБ 421 МЕТОЛАБ 422 | HV 0,3; HV 0,5 | от 50 до 1000 |
| HV 1; HV 2; HV 5; HV 10 | от 50 до 1500 | |
| МЕТОЛАБ 451, МЕТОЛАБ 452 | HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 | от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
| Обозначение шкалы твёрдости | Инте | рвалы измерений твёрдости HV | |||||||
| от 50 до 125 | от 125 до 175 | от 175 до 225 | от 225 до 275 | от 275 до 325 | от 325 до 375 | от 375 до 425 | от 425 до 475 | от 475 до 525 | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10, HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | |||||||||
| от 525 до 575 | от 575 до 625 | от 625 до 675 | от 675 до 725 | от 725 до 775 | от 775 до 825 | от 825 до 875 | от 875 до 925 | от 925 до 1075 | от 1075 до 1500 | |
| Пределы допускаемой абсол H | ютной погрешности твердомера, V, (±) | |||||||||
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30, HV50 | 11 | 12 | 13 | 14 | 15 | 16 | 19 | 18 | 20 | 26 |
| Примечание 1: Метрологические характеристики действительны для 5 измерений Примечание 2: В твердомерах МЕТОЛАБ 421, МЕТОЛАБ 422 используются шкалы HV 0,3 -HV 10, в твердомерах МЕТОЛАБ 451, МЕТОЛАБ 452 используются шкалы HV 1 - HV 50 | ||||||||||
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +10 до +35 80 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±22 50 ±0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более МЕТОЛАБ 421, МЕТОЛАБ 451 МЕТОЛАБ 422, МЕТОЛАБ 452 | 530х280х630 560х260х670 |
| Масса, кг, не более | 40 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность твердомеров приведена в таблице 6.
| Наименование | Количество, шт. | Примечание |
| Твердомер МЕТОЛАБ 421, или МЕТОЛАБ 422, или МЕТОЛАБ 451, или МЕТОЛАБ 452 в составе: - регулировочная ножка - наконечник алмазный НП - стол для испытаний плоский | 1 4 1 1 | В соответствии с моделью |
| Сменные части | 1 | |
| Принадлежности | 1 | |
| Руководство по эксплуатации МЕТОЛАБ 421/422/451/452 - 01 РЭ | 1 | |
| Паспорт на меры твердости МТВ | 1 |
осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Основные средства поверки:
- эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями (200±50) HV; (450±75) HV; (800±50) HV.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422 , МЕТОЛАБ 451, МЕТОЛАБ 452. Технические условия. ТУ 427113-040-17661496-2015.
