| Номер в госреестре | 67659-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | Chemitec Series 50 |
| Изготовитель | "Chemitec S.R.L.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости Chemitec Series 50 (далее - анализаторы) предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), мутности, удельной электрической проводимости, массовой концентрации ионов NH4+, K+, NO3-, Cl- , растворенного кислорода и активного хлора в воде и водных средах.
Принцип действия анализаторов жидкости Chemitec Series 50, в зависимости от типа применяемого первичного преобразователя (датчика), основан на электрохимических или оптических методах измерений.
Измерения рН (датчики S401/DIG, S401/DIFF, S401/VG), окислительновосстановительного потенциала (ОВП) (S406/DIG, S406/DIFF, S406/VG) и концентрации ионов NH4+ на фоне ионов K+, NO3- на фоне ионов Cl- (S470 ISE) основаны на потенциометрическом принципе действия, заключающемся в измерении потенциала электрода, который зависит от содержания (активности) определяемых ионов в растворе (закон Нернста). Сущность метода заключается в измерении разности потенциалов между измерительным электродом и электродом сравнения. В качестве измерительного электрода применяют электроды, чувствительные к концентрации ионов Н+, (рН и ОВП) или других ионов (ион-селективные электроды).
Для измерений проводимости воды и водных сред (растворов) применяют кондуктивные датчики (S411/DIG, S411/C) и индуктивные датчики (S411/IND). Принцип действия кондуктивных датчиков основан на измерении проводимости измеряемой среды между графитовыми электродами. Принцип действия индуктивных датчиков заключается в создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности и, следовательно, от содержания ионов в анализируемой среде. Возникший электрический ток в среде создает другое магнитное поле во вторичной катушке. Индуцированный в катушке результирующий ток измеряется приемником и преобразуется в значение электропроводности.
Принцип измерений содержания растворенного (активного) хлора (S494/Q - амперометрический. Хлор через мембрану диффундирует к катоду электродной системы, где происходит его восстановление до хлорид-иона, в то же время на аноде (хлор-серебрянный электрод) происходит окисление с образованием AgCl, вследствие чего между катодом и анодом возникает электрический ток, сила которого зависит от содержания активного хлора.
Принцип измерений содержания растворенного кислорода (S423/C/OPT) основан на динамической хемилюминесценции, ослабляемой молекулярным кислородом. После столкновения молекулы люминофора в возбужденном состоянии и гасителем (кислородом) энергия передается от возбужденной молекулы-индикатора кислороду, после чего молекула последовательно переходит из основного состояния (триплетного состояния) в возбужденное синглетное состояние. В результате молекула-индикатор не излучает свечение, и измеряемый сигнал люминесценции снижается. Интенсивность люминесценции зависит от концентрации кислорода в образце в соответствии с уравнением Штерна-Фольмера.
Принципы измерений мутности основаны на ослаблении проходящего через анализируемую среду света вследствие рассеяния на нерастворимых частицах. Нефелометрический метод (S461/N) состоит в определении интенсивности рассеянного под углом 90 о к направлению падающего луча света. Абсорбционный метод (S461/TN, S461/LT и S461/S) основан на измерении интенсивности света, прошедшего через анализируемую среду.

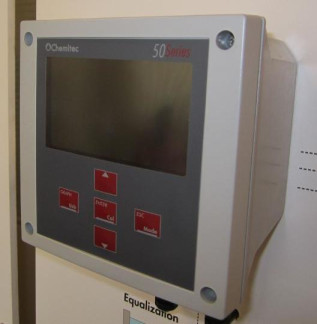

Общий вид анализатора и дополнительного электронного блока приведен на рисунках 1-2. Общий вид первичных преобразователей приведен на рисунках 3-11. Пломбирование не предусмотрено.
Место нанесения знака поверки
IS401/ VG S406 /VG
S411/ DIG S411/ С
S411/TKD Т
Анализаторы жидкости Chemitec Series 50 состоят из электронного блока (вторичного измерительного преобразователя) и датчиков - первичных измерительных преобразователей (до двух на один электронный блок). При необходимости увеличить число датчиков дополнительно возможно подключение дополнительного электронного блока (опция, позволяет подключить до четырех датчиков). Набор датчиков - по заказу потребителя.
Датчики для измерений рН S401/DIFF, S401/DIG и датчики для измерений ОВП S406/DIFF, S406/DIG (рис. 3) конструктивно представляют собой систему электродов, установленных в корпус из ПВХ. Внутри корпуса установлены стеклянный электрод для измерений рН, электрод сравнения с соляным мостиком, заземляющий контакт электролита, датчик температуры, обеспечивающий термокомпенсацию, и электронная плата для обработки и передачи сигнала. Результаты измерений pH (ОВП) и температуры передаются по протоколу MODBUS RTU.
В датчиках S401/DIFF и S406/DIFF реализован метод дифференциального измерения по трем электродам, при котором выходной сигнал стеклянного и контрольного электродов сравниваются с потенциалом электрода заземления.
В датчиках S401/DIG, S406/DIG применяется соединение из пористого материала, предотвращающее датчик от засорения взвешенными частицами и воздействия химических веществ, а также схема, обеспечивающая поддержание постоянной величины опорного потенциала при изменении температуры и давления.
Датчики S401/VG и S406/VG - аналоговые универсальные датчики для измерений рН и ОВП, соответственно, не имеют защитного корпуса и термокомпенсации, подключаются к электронному блоку с помощью цифрового преобразователя (рис. 3).
Мультипараметрический датчик S470 ISE (рис. 4) выполнен в металлическом корпусе, внутри которого установлены ион-селективные электроды (на ионы NH4+, K+, NO3-, Cl-) , электрод сравнения и датчик температуры, обеспечивающий термокомпенсацию, электронная плата. Датчик предназначен для контроля концентрации ионов NH4+ в присутствии ионов K+, а также ионов NO3- в присутствии Cl- -ионов. В датчике могут быть установлены одна или две пары ион-селективных электродов, состоящих из основного и вспомогательного электрода:
- основной электрод на NH4+ со вспомогательным электродом на K+;
- основной электрод на NO3- со вспомогательным электродом на Cl-.
Датчики проводимости кондуктивные S411/DIG и S411/C (рис. 5) представляют собой систему из графитовых электродов и электрическую схему, установленную в корпус из ПВХ (S411/DIG) или армированного полипропилена (S411/C). В корпусе датчика S411/DIG также находится термодатчик и электронная схема. Датчик S411/C может поставляться со встроенным или внешним термодатчиком (опция) и подключаются к электронному блоку с помощью цифрового преобразователя. Диапазон измерений кондуктивных датчиков проводимости настраивается производителем при выпуске из производства.
Датчики проводимости индуктивные S411/IND (рис. 6) выполнены из прессованного полипропилена, армированного стекловолокном, внутри которого находятся первичная и вторичная катушки, генератор переменного магнитного поля, электрическая схема. Датчики применяются в комплекте с цифровым преобразователем серии AD/CD/IND.
Датчик хлора амперометрический S494/C (рис. 7) конструктивно выполнен в корпусе из ПВХ, внутри которого расположены электроды, датчик температуры для термокомпенсации и электролит. Хлор из анализируемой пробы поступает в датчик через полупроницаемую мембрану из тефлона. Датчики применяются в комплекте с цифровым преобразователем серии AD/494/C.
Датчик кислорода оптический S423/C/OPT (рис. 8) выполнен в металлическом корпусе или корпусе из ПВХ (опция), внутри которого располагается оптическая схема (светодиод, фотоприемник, светофильтры, пленка, покрытая люминофором), а также термодатчик и электрическая схема.
Датчики мутности цифровые S461/LT и S461/TN представляют собой установленную в корпусе из металла или ПВХ оптическую схему (источник ИК-излучения, фотоприемник, система фильтров), позволяющую измерять интенсивность рассеянного под углом 90 оС излучения, а также электрическую схему, термодатчик и электронную плату.
Датчик мутности S461/S (по каолину) выполнен в металлическом корпусе, внутри которого расположены оптическая и электрическая схема, а также термодатчик и электронная плата. Измерения проводятся путем измерения оптической плотности среды.
Нефелометрическая ячейка S461/N применяется для бесконтактных измерений мутности воды и представляет собой нефелометрический датчик, устанавливаемый в защищенную от внешних источников света камеру, где также расположено проточное устройство отбора пробы. Устройство представляет собой переливную емкость с подводящими коммуникациями, в которую поступает анализируемая вода, подаваемая с помощью насоса и отверстиями для слива. Датчик измеряет интенсивность рассеянного под углом 90 оС излучения.
Диапазон измерений датчиков мутности настраивается производителем при выпуске из производства.
В зависимости от назначения датчики для анализаторов жидкости Chemitec Series 50 выпускаются в различных модификациях, приведенных в Таблице 1.
Таблица 1
| Изме ряемая характе ристика | Модель датчика | Моди фикация | Тип датчика | Назначение | Наличие термоком пенсации | Примечание |
| рН | S401/DIG | S401/ DIG | Универ сальный | Контроль питьевой, технологической, сточной воды, в т. ч. В присутствии сульфидов и ионов тяжелых металлов | Есть. Датчик Pt100 | RS485, протокол MODBUS RTU Механическая защита IP68 |
| S401/DIFF | S401/ DIFF | Универ сальный | Контроль воды, как чистой, так и загрязненной взвешенными частицами, сульфидами и др. | Есть. Датчик Pt100 | RS485 протокол MODBUS RTU, Механическая защита IP68 | |
| S401/VG | S401/VG | Универ сальный | Для общего использования | Нет | 4-20 мA , Материал корпуса - стекло, подключение к анализатору через цифровой преобразователь серии AD/PH по RS485-протокол MODBUS RTU |
| Изме ряемая характе ристика | Модель датчика | Моди фикация | Тип датчика | Назначение | Наличие термоком пенсации | Примечание |
| ОВП | S406/DIG | S406/ DIG | Универ сальный | Контроль питьевой, технологической, сточной воды, в т. ч. В присутствии сульфидов и ионов тяжелых металлов | Есть. Датчик Pt100 | RS485, протокол MODBUS RTU, Механическая защита IP68 |
| S406/DIFF | S406/ DIFF | Универ сальный | Контроль воды, как чистой, так и загрязненной взвешенными частицами, сульфидами и др. | Есть. Датчик Pt100 | RS485, протокол MODBUS RTU Механическая защита IP68 | |
| S406/VG | S406/VG | Универ сальный | Для общего использования | Нет | 4-20 мA, Материал корпуса -стекло, Подключение к анализатору через цифровой преобразователь серии AD/RX по RS485 протокол MODBUS RTU | |
| Массовая концентрация ионов nh4+ на фоне K+, ионов NO3-на фоне Cl- | S470ISE | S470 ISE/NH4+ | Погруж ной | Контроль содержания ионов аммония в присутствии ионов калия в природной воде и сточных вод промышленных и сельскохозяйственных предприятий | Есть. Внутренний датчик NTC | RS485, протокол MODBUS RTU Механическая защита IP68 |
| S470 ISE/NO2- | Погруж ной | Контроль содержания нитрат-ионов в присутствии хлорид-ионов в природной воде и сточных вод промышленных и сельскохозяйственных предприятий | Есть. Внутренний датчик NTC | RS485, протокол MODBUS RTU Механическая защита IP68 |
| Изме ряемая характе ристика | Модель датчика | Моди фикация | Тип датчика | Назначение | Наличие термоком пенсации | Примечание |
| S470 ISE/NH[4+ / NO2- | Погруж ной | Контроль содержания ионов аммония в присутствии ионов калия и нитрат-ионов в присутствии хлорид-ионов в природной воде и сточных вод промышленных и сельскохозяйственных предприятий | Есть. Внутренний датчик NTC | RS485, протокол MODBUS RTU Механическая защита IP68 | ||
| Прово димость | S411/C | S411/C | Проточ ный | Контроль воды в промышленности | Опционально -встроенный датчик Pt100 | 4-20 мА . Корпус из армированного полипропилена, подключение к анализатору через цифровой преобразователь серии AD/CD/COND по RS485 протокол MODBUS RTU |
| S411/DIG | S411/ DIG | Универ сальный | Контроль воды в промышленности | Есть. Датчик Pt100 | RS485, протокол MODBUS RTU Механическая защита IP68 | |
| S411/ IND | S411/ IND | Универ сальный | Контроль загрязненных и сточных вод | Есть. Датчик Pt1000 | 4-20 мА Механическая защита IP68, подключение к анализатору через цифровой преобразователь серии AD/CD/IND по RS485 протокол MODBUS RTU | |
| S411/ IND T | Погруж ной | |||||
| S411/ IND Е | Проточный для установки с тройником | |||||
| S411/IND /INS | Для установки на боковую стенку емкости |
| Изме ряемая характе ристика | Модель датчика | Моди фикация | Тип датчика | Назначение | Наличие термоком пенсации | Примечание |
| Массовая концентра-ция растворенного хлора | S494/C | S494/C | Проточ ный | Контроль питьевой, технологической, сточной воды, воды в бассейнах | Есть. Интегральный датчик NTC | 4-20 мA Подключение к анализатору через цифровой преобразователь серии AD/494/C по RS485 протокол MODBUS RTU |
| Массовая концентра-ция растворенного кислорода | S423/C/ OPT | S423/C/O PT | Погруж ной | Контроль питьевой, природной, морской, сточной воды, воды рыбохозяйственного назначения | Нет | RS485, протокол MODBUS RTU Корпус - металлический или из ПВХ (опция), механическая защита IP68 |
| Мут ность | S461/LT | S461/LT | Универ сальный | Контроль чистой воды -питьевой и технологической | Нет | RS485, протокол MODBUS RTU Корпус - металлический или из ПВХ (опция), механическая защита IP68 |
| S461/TN | S461/TN | Универ сальный | Контроль питьевой. природной, морской, сточной воды. | Нет | RS485, протокол MODBUS RTU Корпус - металлический или из ПВХ (опция), механическая защита IP68 | |
| S461/S | S461/S | Погруж ной | Контроль водных сред с высокой мутностью | Нет | RS485, протокол MODBUS RTU Корпус - металлический или из ПВХ (опция), механическая защита IP68 | |
| S461/S INS | Проточ ный |
| Изме ряемая характе ристика | Модель датчика | Моди фикация | Тип датчика | Назначение | Наличие термоком пенсации | Примечание |
| S461/N | S461/N | Бес- контакт ный, проточ ный | Контроль сточных вод, технологических водных сред с высокой мутностью, химически активных или содержащих жир, крахмал. | Нет | RS485, протокол MODBUS RTU Механическая защита IP67. Опция - проти-вопузырьковая камера |
Анализаторы жидкости Chemitec Series 50 имеют встроенное программное обеспечение, выполняющее функции управления прибором, обработки и передачи результатов измерений. Встроенное ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Анализаторы жидкости Chemitec Series 50 имеют уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Не ниже Ver. 2.0 |
| Цифровой идентификатор ПО | Недоступно |
| Другие идентификационные данные, если имеются | Серийный номер анализатора |
Метрологические характеристики анализаторов жидкости Chemitec Series 50 приведены в таблице 3
| Измеряемая характеристика | Модель датчика | Диапазон измерений | Цена деления | Пределы допускаемой погрешности измерений | ||
| Абсолютной, А | Приведенной к верхнему значению диапазона измерений, у, % | Относительной, 5, % | ||||
| рН | S401/DIG | От 0 до 14,0 | 0,01 | ±0,1 | - | - |
| S401/DIFF | 0,01 | ±0,1 | - | - | ||
| S401/VG | 0,01 | ±0,1 (основная)* | - | - | ||
| ОВП | S406/DIG | От -1500 до +1500 мВ | 1 | ±10 мВ | - | - |
| S406/DIFF | 1 | ±10 мВ | - | - | ||
| S406/VG | От -1000 до +1000 мВ | 1 | ±10 мВ (основная)* | - | - | |
| Массовая концентрация ионов NH4+ | S470 ISE, S470 ISE/NH4+ | От 0 до 100 мг/дм3 | 0,1 | - | ±10 | - |
| От 0 до 1000 мг/дм3 | 1 | - | ±10 | - | ||
| Массовая концентрация ионов NO3- | S470 ISE, S470 ISE/NO3- | От 0 до 100 мг/дм3 | 0,1 | - | ±10 | - |
| От 0 до 1000 мг/дм3 | 1 | - | ±10 | - | ||
| Проводимость | S411/C | От 0 до 20 мкСм/см | 0,01 | - | ±5 | - |
| От 0 до 200 мкСм/см | 0,1 | - | ±3 | - | ||
| От 0 до 2000 мкСм/см | 1 | - | ±2,5 | - | ||
| От 0 до 20000 мкСм/см | 10 | - | ±2,5 | - | ||
| От 0 до 50000 мкСм/см | 10 | ±2,5 | ||||
| Измеряемая характеристика | Модель датчика | Диапазон измерений | Цена деления | Пределы допускаемой погрешности измерений | ||
| Абсолютной,Д | Приведенной к верхнему значению диапазона измерений, у, % | Относительной, 5, % | ||||
| S411/DIG | От 0 до 20 мкСм/см | 0,01 | - | ±3 | - | |
| От 0 до 200 мкСм/см | 0,1 | - | ±2,5 | - | ||
| От 0 до 2000 мкСм/см | 1 | - | ±2,5 | - | ||
| От 0 до 20000 мкСм/см | 10 | - | ±2,5 | - | ||
| S411/ IND | От 100 до 1000 мСм/см | 0,01 | - | - | ±5 | |
| Активный хлор | S494/C | От 0 до 2,0 мг/дм3 | 0,01 | - | ±10 | - |
| Растворенный кислород | S423/C/OPT | От 0,01 до 20 мг/дм3 | 0,01 | - | ±5 | - |
| Мутность (по формазину) | S461/LT | От 0 до 10,0 ЕМФ | 0,001 | - | ±5 | - |
| От 0 до 100 ЕМФ | 0,01 | - | ±5 | - | ||
| S461/TN | От 0 до 100 ЕМФ | 0,01 | - | ±5 | - | |
| От 0 до 1000 ЕМФ | 0,1 | - | ±10 | - | ||
| S461/N | От 0 до 10 ЕМФ | 0,1 | - | ±15 | - | |
| От 0 до 100 ЕМФ | 0,1 | - | ±15 | - | ||
| От 0 до 1000 ЕМФ | 1 | - | ±15 | - | ||
| Мутность (по каолину) | S461/S | От 0 до 30 г/дм3 | 0,1 | ±2 г/дм3 | - | - |
| * - Пределы допускаемой дополнительной погрешности датчиков Sz нении температуры окружающей среды на каждые 10 оС от +25 оС в тур, в долях от основной погрешности | 01/VG и S406/VG при изме-рабочем диапазоне темпера- | 0,5 | ||||
| Наименование | Масса, кг | Г абаритные размеры, мм | Потребляемая мощность, Вт, не более | Параметры электрического питания | Условия эксплуатации |
| Анализатор Series 50 (электронный блок) | 1,0 | Ширина 144 Высота 144 Глубина 123 | 7,0 | Переменный ток: напряжение от 100 до 240 В, частота 50/60 Гц Постоянный ток: напряжение 24 В (опция) | Температура от -20 до +65 °C; относительная влажность от 10 до 95 % без конденсации |
| Дополнительный электронный блок | 1,0 (без кабеля) | Ширина 144 Высота 144 Глубина 123 | 3,0 | Напряжение постоянного тока: 24 В | Температура от -20 до +65°C; относительная влажность от 10 до 95 % без конденсации |
| Датчики S401/DIG, S406/DIG | 0,4 (без кабеля) | Диаметр 29 Длина 300 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +50 оС; максимальное давление измеряемой среды 0,69 МПа при температуре +50 оС, минимальная проводимость среды 50 мкСм |
| Датчики S401/DIFF, S406/DIFF | 0,5 (без кабеля) | Диаметр 38 Длина 293 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +50 оС; максимальное давление измеряемой среды 0,2 МПа при температуре +50 оС, минимальная проводимость среды 50 мкСм |
| Датчики S401/VG, S406/VG | 0,15 (без кабеля и преобразователя) | Диаметр 14 Длина 151 | 1,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +80 оС; максимальное давление измеряемой среды 0,6 МПа при температуре +50 оС, минимальная проводимость среды 5 мкСм |
Датчик S470 ISE | 4,0 (без кабеля) | Длина 220_|_3,0_[Напряжение посто- | Температура от +10 до +30 оС; макси-
| Наименование | Масса, кг | Г абаритные размеры, мм | Потребляемая мощность, Вт, не более | Параметры электрического питания | Условия эксплуатации |
| Ширина 131 Глубина 76 | янного тока: от 12 до 24 В | мальное давление измеряемой среды 0,1 МПа, массовая концентрация K+ не более 5000 мг/дм , ионов C1" не более 500 мг/дм3 | |||
| Датчик S411/C | 0,4 кг (с кабелем 5 м) | Диаметр 35 Длина 71 | 1,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от +5 до +100 оС; максимальное давление измеряемой среды 0,5 МПа |
| Датчик S411/DIG | 0,4 (без кабеля) | Диаметр 33 Длина 220 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +45 оС; максимальное давление измеряемой среды 1,0 МПа |
| Датчик S411/ IND | 0,5 (без кабеля и преобразователя) | Диаметр 35 Длина 177 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от -5 до +60 оС; максимальное давление измеряемой среды 0,65 МПа |
| Датчик S411/IND T | 0,5 (без кабеля и преобразователя) | Диаметр 35 Длина 1295 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от -5 до +60 оС; максимальное давление измеряемой среды 0,65 МПа |
| Датчик S411/IND Е | 0,5 (без кабеля и преобразователя) | Ширина 64 Длина 114 Высота 195 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от -5 до +60 оС; максимальное давление измеряемой среды 0,65 МПа |
| Датчик S411/IND INS | 0,7 (без кабеля и преобразователя) | Ширина 64 Длина 64 Высота 180 | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от -5 до +60 оС; максимальное давление измеряемой среды 0,65 МПа |
| Датчик S494/C | 0,25 (без кабеля и преобразователя) | Диаметр 25 мм Длина 275 мм | 1,0 | Напряжение постоянного тока: от 12 до 36 В | Температура от +10 до +30 оС; максимальное давление измеряемой среды 0,1 МПа рН среды от 6 до 9 (должно быть стабильным), постоянный поток анализируемой воды от 30 до 60 дм /ч |
| Наименование | Масса, кг | Г абаритные размеры, мм | Потребляемая мощность, Вт, не более | Параметры электрического питания | Условия эксплуатации |
| Датчик S423/C/OPT | 0,5 (без кабеля) | Диаметр 33 мм Длина 197 мм | 2,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от +10 до +30 оС; максимальное давление измеряемой среды 0,5 МПа |
| Датчик S461/LT | 0,4 (без кабеля) | Диаметр 42 мм Длина 231 мм | 3,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +50 оС; максимальное давление измеряемой среды 0,4 МПа |
| Датчик S461/TN | 0,4 (без кабеля) | Диаметр 42 мм Длина 207 мм | 3,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +60 оС; максимальное давление измеряемой среды 0,4 МПа |
| Датчик S461/S | 0,7 (без кабеля) | Диаметр 42 мм Длина 210 мм | 3,0 | Напряжение постоянного тока: от 12 до 24 В | Температура от 0 до +50 оС; максимальное давление измеряемой среды 0,4 МПа |
| Датчик S461/N | 12,0 | Ячейка: ширина 450 мм, высота 615 мм, глубина 210 мм | 5,0 | Напряжение постоянного тока: 24 В | Температура от 0 до +50 оС; максимальное давление измеряемой среды 0,05 МПа, постоянный поток анализируемой воды от 100 до 200 дм /ч |
наносится на заднюю панель электронного блока анализатора методом наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор жидкости Chemitec Series 50 | - | 1 шт. |
| Руководство по эксплуатации. | - | 1 экз. |
| Методика поверки. | МП 205-06-2017 | 1 экз. |
осуществляется по документу МП 205-06-2017 «Анализаторы жидкости Chemitec Series 50. Методика поверки», утвержденному ФГУП «ВНИИМС» « 12 » апреля 2017 г.
Основные средства поверки:
- стандарт-титры СТ-рН-01 (регистрационный номер 31193-06) для приготовления буферных растворов - рабочих эталонов рН 3-го разряда по ГОСТ 8.120-2014;
- стандарт-титры СТ-ОВП-01 (регистрационный номер 61364-15) для приготовления буферных растворов - рабочих эталонов 2-го разряда по ГОСТ 8.702-2010;
- ГСО № 7793-2000 состава раствора нитрат-ионов;
- ГСО № 7786-2000 состава водного раствора ионов аммония;
- средства поверки по ГОСТ Р 8.722-2010 (эталонные растворы удельной электрической проводимости 2-го разряда по ГОСТ 8.457-2015, лабораторный автоматизированный кондуктометр КЛ-4 «Импульс» по техническим условиям 5Ж.840.047ТУ);
- ГСО № 10532-2014 состава газовых смесей кислорода в азоте - эталоны 2-го разряда по ГОСТ 8.578-2014 ГСО;
- ГСО № 10138-2012 массовой концентрации активного хлора в воде;
- ГСО № 7271-96 стандартный образец мутности (формазиновая суспензия);
- ГСО № 6541-92 массовой доли нерастворимых веществ каолина в твердой основе.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель электронного блока анализатора.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ 8.652-2016 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.120-2014 Государственная система единства измерений. Государственная поверочная схема для средств измерений pH
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний
ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования
ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия ГОСТ Р 8.722-2010 Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические. Методика поверки
ГОСТ Р 8.857-2013 Государственная система обеспечения единства измерений. рН-метры. Методика поверки
Техническая документация фирмы-изготовителя
