| Номер в госреестре | 67661-17 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | МИРТЕК-232-РУ |
| Изготовитель | Общество с ограниченной ответственностью «МИРТЕК» ООО «МИРТЕК», г. Владивосток; Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Таганрог |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ Р МЭК 61038-2001, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ Р МЭК 61107-2001.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
0D (2) (з) С4) © © © © © @ (П) ®
МИРТЕК-232-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ-Х CD Тип счетчика
w Тип корпуса
W31 - для установки на щиток, модификация 1 W32 - для установки на щиток, модификация 2 W33 - для установки на щиток, модификация 3 D31 - для установки на DIN-рейку, модификация 1 D33 - для установки на DIN-рейку, модификация 3 D34 - для установки на DIN-рейку, модификация 4 D35 - для установки на DIN-рейку, модификация 5 SP31 - для установки на опору ЛЭП, модификация 1
© Класс точности
A1 - класс точности 1 по ГОСТ 31819.21-2012 A0.5 - класс точности 0,5S по ГОСТ 31819.22-2012
A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012 A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-2012 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012 A0.2R1 - класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012
@ Номинальное напряжение 57,7 - 57,7 В 220 - 220 В 230 -230 В
® Базовый ток
1 - 1А 5 - 5А 10- 10А
® Максимальный ток 10А - 10А 50А - 50А 60А - 60А 80А - 80А 100А- 100А
© Тип измерительных элементов
S - шунты
T - трансформаторы тока
N - наличие измерительного элемента в цепи нейтрали
® Первый интерфейс
CAN - интерфейс CAN RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)
® Второй интерфейс
CAN - интерфейс CAN RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)
G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9)
E - интерфейс Ethernet RFWF - радиоинтерфейс WiFi RFLT - радиоинтерфейс LTE (Нет символа) - интерфейс отсутствует
© Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM
Р2 - протоколы «МИРТЕК» и DLMS/COSEM
© Дополнительные функции
H - датчик магнитного поля
In - дискретный вход, где n - количество входов (от 1 до 4)
K - реле управления нагрузкой в цепи тока L - подсветка индикатора
M - измерение параметров качества электрической сети O - оптопорт
Qn - дискретный выход, где n - количество выходов (от 1 до 4)
Vn - электронная пломба, где n может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронные пломбы на корпусе и крышке зажимов Z - резервный источник питания
(Нет символа) - дополнительные функции отсутствуют
© Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициентов мощности по каждой фазе.
Счетчики, у которых в условном обозначении присутствуют символы «SN» или «TN», дополнительно позволяют отслеживать наличие тока в цепи нейтрали.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
Общий вид средства измерений представлен на рисунках 1 - 9.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 9.
☆ Y Ш ЕН[

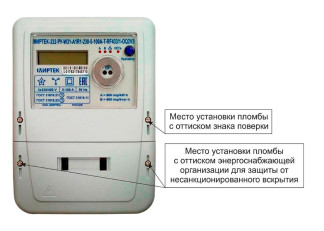

Место установки пломбы с оттиском знака поверки
к
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 1 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа W31
Место установки пломбы с оттиском знака поверки
' ИТО-2!!««2«.Ж1'23№1М.Т«Ш1«вН10(т1
\
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 3 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа W33
Место установки пломбы с оттиском знака поверки
мт-гзг-ршимш^бошшэл-!
| ф... | |
| ГОСТ ШИП4' | |
| & | \ |
| эмаддеиг^ |
воо -иитк-
| ГОСТ 31111,23 Г |1||1|||| || II 1)111111 IJII'll III II | ГОС! 3141121 |
| л ИНГИ IlllHf 1111 fj||t|! HIM ®»*й017921784в713 | • км © laiftM |
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
1йЫННШШШ1Ш1 W1 -0179217846709 , ^ #
mi 0* ii
мы»
L_L
Рисунок 5 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа D33
Место установки пломбы с оттиском знака поверки
МИРТЕК-232-РУ-0Э5-Л1R1-230-5-60A-S-RF433/1-MQQ2V3 (ЛИРТЕК
0 •
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском
э нергоснабжаю щей организации для защиты от несанкционированного доступа
повоз
ггзсб
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.
Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью конфигурационного программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT1V104 CB9.hex | MT2V104FC 5.hex | MT6V10FD7 C.hex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 4CB9 | 4FC5 | FD7C |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC | CRC | CRC |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | - |
| A0.5 | 0,5S | - |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
| A0.5R1 | 0,5S | 1 |
| A0.5R2 | 0,5S | 2 |
| A0.2R1 | 0,2S | 1 |
| A0.2R2 | 0,2S | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Тип включения счётчика | Класс точности счетчика | ||||
| 1 ГОСТ 31819.21 2012 | 0,2S ГОСТ 31819.22 2012 | 0,5S ГОСТ 31819.22 2012 | 1 ГОСТ 31819.23 2012 | 2 ГОСТ 31819.23 2012 | |
| Непосредственное | 0,0025 1б | 0,0010 1б | 0,0025 1б | 0,0050 1б | |
| Через трансформаторы тока | 0,0020 IHOM | 0,0010 Ihom | 0,0020 Ihom | 0,0030 Ihom | |
Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности указаны в таблице 4.
Таблица 4 - Пределы допускаемой относительной погрешности при измерении параметров электрической сети_
| Пределы относительной погрешности измерений | ||||||||
| Фазного напряжения, % | Положительного и отрицательного отклонения напряжения, % | Фазного тока, % | Частоты, % | Отклонения частоты, % | Активной мгновенной мощности, % | Реактивной мгновенной мощности, % | Полной мгновенной мощности, % | Коэффициента мощности, % |
| ±0,40 | ±0,40 | ±1,00 | ±0,08 | ±0,08 | ±1,00 | ±1,00 | ±1,00 | ±1,00 |
| Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (от 0,75 до 1,2) UHOM; - ток - от 0,05!б (0,01Ihom или 0,02Ihom) до 4^; - частота измерительной сети - от 42,5 до 57,5 Гц; - температура окружающего воздуха - от -40 до +70 °С. | ||||||||
| Наименование характеристики | Значение |
| Номинальное фазное напряжение UHOM, В | 57,7; 220,0; 230,0 |
| Базовый ток 1б, А | 1; 5; 10 |
| Максимальный ток 1макс, А | 10; 50; 60; 80; 100 |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | от °,°5/б (0,011 ном или 0,021ном) до 1макс (от 0,75 до 1,2) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±7,5 |
| Пределы основной абсолютной погрешности часов, c/сут | ±0,5 |
| Пределы основной абсолютной погрешности часов при отключенном питании счетчика, с/сут | ±1 |
| Пределы дополнительной температурной погрешности часов счетчика, с/(сут°С) | ±0,15 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 10000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 10000 |
| Количество десятичных знаков отсчетного устройства | не менее 8 |
| Цена деления счетного механизма, кВтч, не более | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В • А, не более | 0,5 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В • А (2 Вт), не более | 10 |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Срок службы батареи, не менее, лет | 16 |
| Замена батареи | с нарушением пломбы поверителя |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее: - для счетчиков с индексами «A1» - для счетчиков с индексами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 24 36 |
| Глубина хранения значений электрической | |
| энергии на начало суток, суток, не менее: | |
| - для счетчиков с индексами «A1» | 93 |
| - для счетчиков с индексами «A1R1», «A1R2», | 128 |
| «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | |
| Глубина хранения значений электрической | |
| энергии на начало интервала 30 минут, суток, | |
| не менее: | |
| - для счетчиков с индексами «A1» | 93 |
| - для счетчиков с индексами «A1R1», «A1R2», | 128 |
| «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2» | |
| Глубина хранения значений электрической | |
| энергии, потребленной за интервал 30 минут, | |
| суток, не менее: | |
| - для счетчиков с индексами «A1» | 93 |
| - для счетчиков с индексами «A1R1», «A1R2», | 128 |
| «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2» | |
| Интервал усреднения мощности для фиксации профиля нагрузки, минут1) | 30 |
| Глубина хранения профиля нагрузки при 2) | |
| интервале усреднения 30 минут, суток , не | |
| менее: | |
| - для счетчиков с индексами «A1» | 93 |
| - для счетчиков с индексами «A1R1», «A1R2», | 128 |
| «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2» | |
| Количество записей в журнале событий, не | |
| менее: | |
| - для счетчиков с индексами «A1» | 384 |
| - для счетчиков с индексами «A1R1», «A1R2», | 1000 |
| «A0.5R1», «A0.2R1» , «A0.5R2», «A0.2R2» | |
| Количество оптических испытательных | |
| выходов с параметрами по ГОСТ 31818.11-2012 | 2 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51, IP54, IP64 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более | |
| Тип корпуса: | 246x169x57 |
| - W31 | 291x171x88 |
| - W32 | 266x171x79 |
| -W33 | 131x91x70 |
| - D31 | 106x126x72 |
| - D34 | 190x91x70 |
| - D35 | 115x144x62 |
| - SP31 | 236x190x106 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 0 до 80 от 96 до 104 |
| Масса, кг, не более | 2,5 |
| Срок службы счетчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 220000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = ■ D30, где -тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный «МИРТЕК-232-РУ » | «МИРТЕК-232-РУ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.067РЭ | 1 экз. | В электронном виде |
| Формуляр | МИРТ.411152.067Ф0 | 1 экз. | В бумажном виде |
| Методика поверки | РТ-МП-4185-551-2017 | 1 экз. | В электронном виде по отдельному заказу |
| Дистанционное индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях SP31, по согласованию с заказчиком может быть исключено из комплекта поставки |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях SP31 |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение «MeterTools» | - | 1 шт. | В электронном виде |
| Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.mir-tek.ru и свободно доступны для загрузки. | |||
осуществляется по документу РТ-МП-4185-551-2017 «Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ». Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.02.2017 г.
Основные средства поверки:
- Установки для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-03);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- секундомеры механические СОПпр и СОСпр (регистрационный номер в Федеральном информационном фонде 11519-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МИРТ.411152.067ТУ Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ». Технические условия
| Зарегистрировано поверок | 85967 |
| Поверителей | 8 |
| Актуальность данных | 19.11.2024 |
