| Номер в госреестре | 67669-17 |
| Наименование СИ | Анализаторы цепей векторные с блоками оптического удлинения портов |
| Обозначение типа СИ | N5225A (анализаторы) U3020AY03 и U3020AY04 (блоки) |
| Изготовитель | "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies, Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) устройств с коаксиальными соединителями типа I (2,4 мм), расположенных удаленно от основного измерительного блока.
Анализаторы цепей векторные N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04 (далее - АЦ) позволяют выносить измерительные порты от основного измерительного блока с использованием волоконно-оптических кабелей, и работают в диапазоне частот от 0,01 до 50 ГГц.
Принцип действия АЦ основан на раздельном выделении измерительных сигналов -падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, их последующем дискретном преобразовании и цифровой обработке для индикации измеряемых величин.
АЦ состоят из основного измерительного блока N5225A, локального блока оптического удлинения портов U3020AY03 и одного или двух выносных блоков оптического удлинения портов U3020AY04. Выносные блоки оптического удлинения портов U3020AY04, содержащие измерительные порты, соединены одномодовыми волоконно-оптическими кабелями с локальным блоком оптического удлинения портов U3020AY03.
Блоки оптического удлинения портов U3020AY03 и U3020AY04 выполняют преобразование электрических измерительных сигналов в оптические сигналы и соответствующее обратное преобразование сигналов.
В состав основного измерительного блока N5225A входят: синтезаторы частот сигнала и гетеродина, измерительные приемники, блок сбора данных и управления на основе встроенного компьютера, источник питания.
В АЦ реализованы калибровки трактов передачи и отражения сигналов и соответствующая векторная коррекция составляющих систематической погрешности измерений. Для калибровки АЦ используется электронный калибровочный модуль или набор калибровочных мер.
Варианты исполнения АЦ приведены в таблице 1.
| Таблица 1 | - Варианты исполнения АЦ. | |
| Вариант | Описание | Состав |
| F2P | АЦ с двумя измерительными портами | - Основной блок N5225A, заводской № MY51451467; - Блок U3020AY03 (опция F2P), заводской № US51100116; - Блоки U3020AY04 заводские № US51100117, US51100119 |
| F1P | АЦ с одним измерительным портом | - Основной блок N5225A, заводской № MY51451224; - Блок U3020AY03 (опция F1P), заводской № US51100112; - Блок U3020AY04, заводской № US51100113 |
Внешний вид анализаторов цепей векторных N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04 представлен на рисунке 1.

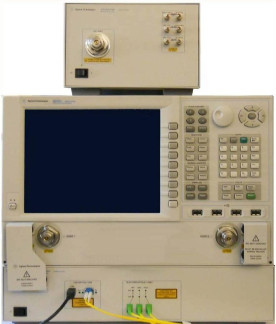

Внешний вид анализаторов цепей векторных N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04
Рисунок 1
Программное обеспечение (далее - ПО) обеспечивает управление работой узлов АЦ, математическую обработку и отображение измерительной информации.
ПО реализовано без выделения метрологически значимой части, идентифицируется как исполняемый файл в среде операционной системы MS Windows, записано на жесткий диск встроенного компьютера основного измерительного блока.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Файл ПО «835x.exe» |
| Номер версии (идентификационный номер) ПО | F1P : A.09.80.20; F2P : A.10.40.14 |
| Цифровой идентификатор ПО | 70a04671410c0d9117690b05caae7c4e; 7f4faed377706c2518804611f7afe6e8 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 - «низкий».
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| Диапазон рабочих частот, ГГц | от 0,01 до 50 | |
| Пределы допускаемой относительной погрешности установки частоты источника сигнала | ±1-10-6 | |
| Среднеквадратическое значение шумов измерительной трассы коэффициента передачи (КП) при полосе фильтра ПЧ 1 кГц и уровне мощности источника сигнала минус 10 дБ/мВт 1), в диапазонах частот, не более: - от 0,01 до 0,05 ГГц включ. - св. 0,05 до 0,5 ГГц включ. - св. 0,5 до 10,0 ГГц включ. - св. 10,0 до 26,5 ГГц включ. - св. 26,5 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. | модуля КП, дБ | фазы КП, градус |
| 0,200 0,020 0,003 0,010 0,020 0,030 | 1,00 0,50 0,05 0,10 0,17 0,20 | |
| Уровень собственного шума приемников для измерительного порта блока U3020AY04, при полосе фильтра ПЧ 10 Гц, в диапазонах частот, дБ/мВт 1), не более: - от 0,01 до 0,05 ГГц включ. - св. 0,05 до 0,1 ГГц включ. - св. 0,1 до 1,0 ГГц включ. - св. 1,0 до 10,0 ГГц включ. - св. 10,0 до 26,5 ГГц включ. - св. 26,5 до 35,0 ГГц включ. - св. 35,0 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. | -70 -85 -100 -102 -95 -86 -83 -80 | |
Уровень мощности на выходе измерительного порта блока U3020AY04 в диапазонах частот, дБ/мВт1^ не менее:
- от 0,01 до 10,0 ГГц включ.
13
12
5
3
0
-6
- св. 10,0 до 25,0 ГГц включ.
- св. 25,0 до 35,0 ГГц включ.
- св. 35,0 до 43,5 ГГц включ.
- св. 43,5 до 47,0 ГГц включ.
- св. 47,0 до 50,0 ГГц включ._
Пределы допускаемой абсолютной погрешности измерений DS11 (DS22) модуля коэффициента отражения S11 (S22) для диапазонов частот:2)’ 3)
• при калибровке с набором мер Keysight 85056D:
- от 0,01 до 0,5 ГГц включ.
- св. 0,5 до 2,0 ГГц включ.
- св. 2,0 до 26,5 ГГц включ.
- св. 26,5 до 50,0 ГГц включ.
• при калибровке с электронным калибровочным модулем Keysight N4693A:
- от 0,01 до 0,5 ГГц включ.
- св. 0,5 до 2,0 ГГц включ.
- св. 2,0 до 26,5 ГГц включ.
- св. 26,5 до 50,0 ГГц включ.
±(0,009+0,002-|Sn|+0,010-|Sn|2) ±(0,008+0,002-|Sn|+0,010-|Sn|2) ±(0,050+0,012-|Sh|+0,067-|Sh|2) ±(0,052+0,012-|Sh|+0,071-|Sh|2)
±(0,008+0,005-|Sn|+0,006-|Sn|2) ±(0,003+0,005-|Sn|+0,005-|Sn|2) ±(0,010+0,010-|su|+0,017-|su|2) ±(0,017+0,013-|Sh|+0,025-|Sh|2)
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус_
±[(180/p) - arcsin(DS11/|S11|)]
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, для диапазонов модуля коэффициента передачи, в диапазонах частот, дБ: 2), 4)
менее -25 до -50 дБ
от 0 до -25 дБ
±0,10
±0,10
±0,30
±0,40
±0,47
• при калибровке с набором мер Keysight 85056D:
±0,90
±0,18
±0,35
±0,43
±0,50
- от 0,01 до 0,5 ГГц включ.
- от 0,5 до 2,0 ГГц включ.
- св. 2,0 до 26,5 ГГц включ.
- св. 26,5 до 43,5 ГГц включ.
- св. 43,5 до 50,0 ГГц включ.
• при калибровке с электронным калибровочным модулем Keysight N4693A:
±0,10
±0,08
±0,11
±0,15
±0,18
±0,90
±0,18
±0,25
±0,40
±0,50
- от 0,01 до 0,5 ГГц включ.
- от 0,5 до 2,0 ГГц включ.
- св. 2,0 до 26,5 ГГц включ.
- св. 26,5 до 43,5 ГГц включ.
- св. 43,5 до 50,0 ГГц включ._
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, для диапазонов модуля коэффициента передачи, в диапазонах частот, градус: • при калибровке с набором мер Keysight 85056D: - от 0,01 до 0,5 ГГц включ. - от 0,5 до 2,0 ГГц включ. - св. 2,0 до 26,5 ГГц включ. - св. 26,5 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. • при калибровке с электронным калибровочным модулем Keysight N4693A: - от 0,01 до 0,5 ГГц включ. - от 0,5 до 2,0 ГГц включ. - св. 2,0 до 26,5 ГГц включ. - св. 26,5 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. | от 0 до -25 дБ | менее-25 до -50 дБ |
| ±1,2 ±1,0 ±2,4 ±3,0 ±3,5 ±1,2 ±1,0 ±1,5 ±2,0 ±2,5 | ±6,0 ±2,2 ±2,9 ±4,5 ±5,0 ±6,0 ±2,2 ±2,5 ±4,0 ±4,5 | |
| Направленность измерительных портов нескорректированная, в диапазонах частот, дБ, не менее: - от 0,01 до 0,05 ГГц включ. - св. 0,05 до 10,0 ГГц включ. - св. 10,0 до 26,5 ГГц включ. - св. 26,5 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. | 9 19 17 16 15 | |
| Коэффициент отражения измерительных портов, нескорректированный, в диапазонах частот, дБ, не более: - от 0,01 до 0,05 ГГц включ. - св. 0,05 до 10,0 ГГц включ. - св. 10,0 до 26,5 ГГц включ. - св. 26,5 до 43,5 ГГц включ. - св. 43,5 до 50,0 ГГц включ. | -10 -15 -12 -8 -7 | |
| Технические характеристики | ||
| Тип коаксиальных соединителей измерительных портов по ГОСТ 13317-89 | тип I , «вилка» | |
| Напряжение питания от сети переменного тока (50±1 Гц), В | от 198 до 242 | |
| Потребляемая мощность, В-А, не более: - измерительного блока N5225A - блока U3020AY03 - блока U3020AY04 | 450 350 160 | |
| Время прогрева, минут, не более | 60 | |
| Г абаритные размеры (ширина х высота х длина), мм, не более: - измерительного блока N5225A - блока U3020AY03 - блока U3020AY04 | 460x260x650 425x100x610 215x145x475 | |
Масса, кг, не более:
- измерительного блока N5225A
39
8,4
5,1
от 18 до 28 от -50 до 70
- блока U3020AY03
- блока U3020AY04
Температура окружающей среды, °C:
- рабочие условия применения
- условия транспортирования_
Относительная влажность воздуха, %, не более:
80
90
- рабочие условия применения
- условия транспортирования, при 65 °С_
Примечания:
1) Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт.
2) Пределы допускаемых погрешностей измерений модуля и фазы коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 0С после выполнения калибровки, при уровне выходной мощности источника сигнала минус 10 дБ/мВт, полосе пропускания фильтра ПЧ 10 Гц.
3) Пределы допускаемой погрешности измерений коэффициента отражения нормированы для измерения коэффициента отражения двухполюсников и четырехполюсников с бесконечным ослаблением.
4) Пределы допускаемой абсолютной погрешности измерений коэффициента передачи нормированы для измерения коэффициента передачи идеально согласованных четырехполюсников.
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем левом углу) и на передней панели анализаторов цепей векторных N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04 в виде наклейки (сверху, в центре).
Комплект поставки анализаторов цепей векторных N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04 приведён в таблице 4.
Таблица 4 - Комплект поставки анализаторов цепей векторных N5225A с блоками оптического
| удлинения портов U3020AY03 и U3020AY04 | ||
| Наименование | Кол., шт. | Примечание |
| Анализатор цепей векторный N5225 A с блоками оптического удлинения портов U3020AY03 и U3020AY04 | 1 | |
| Набор калибровочных мер Keysight 85056D (N4693A) | 1 | |
| Измерительные кабели СВЧ Keysight 85133E | 2 | |
| Волоконно-оптические кабели E2000/APC to E2000/APC Single Mode Optical Cable | 3 или 6 | Требуется 6 шт. для работы с двумя выносными измерительными портами |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
осуществляется по документу МП 67669-17 «Анализаторы цепей векторные N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04. Методика поверки», утвержденному ФГУП «СНИИМ» 17.01.2017 г.
Основные средства поверки:
- частотомер электронно-счетный 53152А (рег. № 26949-10);
- измеритель мощности с блоком измерительным Е4418В и первичным измерительным
преобразователем 8487А (рег. № 38915-08);
- наборы мер коэффициентов передачи и отражения 85056A и 85057B (рег. № 53567-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
«Анализаторы цепей векторные N5225A с блоками оптического удлинения портов U3020AY03 и U3020AY04. Руководство по эксплуатации»
ГОСТ Р 8.813 - 2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
