| Номер в госреестре | 67674-17 |
| Наименование СИ | Комплексы измерительные программно-технические |
| Обозначение типа СИ | Азимут ДС |
| Изготовитель | ООО "Технологии безопасности дорожного движения" (ТБДД), г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные программно-технические «Азимут ДС» (далее - комплексы) предназначены для измерений скорости движения транспортных средств на измерительном участке.
Комплексы состоят из вычислительного модуля (далее - ВМДС) - специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО), комплексов измерительных программно-технических «Азимут» (рег. № 59036-14) и комплексов измерительных программно-технических «Азимут 2» (рег. № 62716-15) в любой комбинации (далее - рубежи контроля).
Комплексы устанавливаются в соответствии с требованиями руководства по эксплуатации ТБДД.466534.011РЭ.
Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) на измерительном участке по известному расстоянию между рубежами контроля и времени прохождения измерительного участка, вычисляемого как разность моментов времени фиксации ТС полученных с рубежей контроля
Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан на обоих рубежах контроля.
Комплексы выпускаются в трех вариантах исполнения ВМДС: ВМДС-01, ВМДС-02 и ВМДС-03.
Варианты исполнения комплексов отличаются друг от друга количеством подключаемых рубежей контроля.
Общий вид ВМДС комплекса, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 - 2.

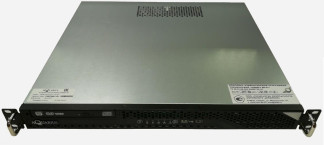

Рисунок 1 - Общий вид ВМДС
Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Комплекс работает под управлением специализированного программного обеспечения «Азимут ДС». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | СПО Азимут ДС |
| Номер версии (идентификационный номер ПО) | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение характеристики |
| Диапазон измерений скорости движения транспортных средств, км/ч | от 5 до 255 включ. |
| Пределы допускаемой абсолютной погрешности измерений скорости движения транспортных средств в диапазоне от 5 до 100 км/ч включ., км/ч | ±1,5 |
| Пределы допускаемой относительной погрешности измерений скорости движения транспортных средств в диапазоне св. 100 до 255 км/ч; % | ±1,5 |
Таблица 3 - Технические характеристики
| Наименование | Значение характеристики |
| Время непрерывной работы, часов в сутки | 24 |
| Питание от сети: | |
| напряжение, В | 230±23 |
| частота, Гц | 50±2,5 |
| Рабочие условия эксплуатации: | |
| - диапазон температуры, °С: | от +5 до +40 |
| - относительная влажность воздуха при + 25°С, %: | до 80 |
| Количество подключаемых рубежей контроля, шт. | |
| ВМДС-01 | до 10 |
| ВМДС-02 | до 100 |
| ВМДС-03 | более 100 |
наносится на корпус ВМДС в виде наклейки, на титульный лист паспорта ТБДД 466534.011 ПС и руководства по эксплуатации ТБДД 466534.011 РЭ методом печати.
Комплектность комплексов приведена в таблице 4.
Таблица 4
| Наименование | Количество, шт. |
| Комплекс измерительный программно-технический «Азимут ДС»: | 1 |
| Встроенное специализированное программное обеспечение «Азимут | |
| ДС» (поставляется предустановленным на соответствующие модули | 1 |
| и отдельно не поставляется) | |
| Стандартное программное обеспечение, «Astra Linux» версии не ниже 1.4. | 1 |
| Комплект эксплуатационной документации ТБДД 466534.011 в том | 1 |
| числе: | |
| паспорт ТБДД 466534.011 ПС | 1 |
| руководство по эксплуатации* ТБДД 466534.011 РЭ | 1 |
| методика поверки* ТБДД 466534.011 МП | 1 |
| * - может поставляться на CD или DVD дисках. | |
осуществляется по документу ТБДД 466534.011 МП «Комплекс измерительный программнотехнический «Азимут ДС». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29.12.2016 г.
Основные средства поверки:
- рулетка измерительная металлическая Р30Н2Г 2-го класса точности (рег. № 46391-11);
- лазерный дальномер Leica DISTO D8 (рег. № 41142-09), пределы допускаемой погрешности измерений расстояний ± 1,0 мм;
- курвиметр полевой КП-230С (рег. № 37342-08), пределы допускаемой абсолютной погрешности длины пути ± (0,005 L + 0,01) м, где L - действительное значение измеряемой величины, м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительным программно-техническим «Азимут ДС»
ТУ 26.51.66-03-24066729-16. «Комплекс измерительный программно-технический «Азимут ДС». Технические условия
| Зарегистрировано поверок | 16 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
