| Номер в госреестре | 67677-17 |
| Наименование СИ | Усилители СВЧ |
| Обозначение типа СИ | U7227A, U7227C, U7227F |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители СВЧ U7227A, U7227C, U7227F (далее - усилители) предназначены для усиления сигналов в диапазоне частот от 10 МГц до 50 ГГц.
Принцип действия усилителей основан на применении твердотельного микрополоскового усилителя, работу которого обеспечивает специализированный блок питания.
Усилители обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или ручное изменение амплитудных и временных параметров электрических сигналов.
Управление режимами работы и параметрами усилителей как вручную, так и дистанционно, осуществляется с использованием программного обеспечения внешнего устройства управления (имеются автоматическое тестирование и самодиагностика). Для связи с внешними устройствами имеется разъем USB.
Конструктивно усилители выполнены в виде моноблока.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Внешний вид одной из моделей усилителя с указанием места размещения знака утверждения типа приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
При оформлении внешнего вида усилителей могут использоваться как логотипы компании «Agilent Technologies», так и компании «Keysight Technologies».
Место нанесения знака утверждения типа

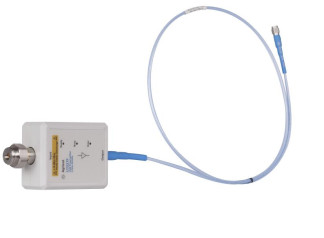

Рисунок 1 - Внешний вид U7227F
Место пломбирования от несанкционированного доступа
отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | U7227A | U7227C | U7227F |
| Диапазон частот | от 10 МГц до 4 ГГц | от 100 МГц до 26,5 ГГц | от 2 ГГц до 50 ГГц |
| Максимально допустимая входная мощность, дБм | 17 | 17 | 10 |
| Коэффициент усиления, дБ, не менее | 16 в диапазоне частот от 10 до 100 МГц включ. 17 + 0,5F в диапазоне частот св. 100 МГц до 4 ГГц, где F- значение частоты, ГГц | 16,1 + 0,026-F, где F - значение частоты, ГГц | 16,5 + 0,23F, где F - значение частоты, ГГц |
| дБм - дБ относительного 1 мВт | |||
| Характеристика | U7227A | U7227C | U7227F |
| Тип коаксиального тракта, мм | 3,5 | 3,5 | 2,4 |
| Коэффициент шума, дБ, не более | 5,5 в диапазоне частот от 10 до 100 МГц включ. 5 в диапазоне частот св. 100 МГц до 4 ГГц | 6 в диапазоне частот от 100 МГц до 4 ГГц включ. 5 в диапазоне частот св. 4 до 6 ГГц включ. 4 в диапазоне частот св. 6 до 18 ГГц включ. 5 в диапазоне частот св. 18 до 26,5 ГГц | 10 в диапазоне частот от 2 до 4 ГГц включ. 8 в диапазоне частот св. 4 до 40 ГГц включ. 9 в диапазоне частот св. 40 до 44 ГГц включ. 10 в диапазоне частот св. 44 до 50 ГГц |
| Уровень обратных потерь выхода, дБ, не более | -18 | -18 в диапазоне частот от 100 МГц до 4 ГГц включ. -11 в диапазоне частот св. 4 до 26,5 ГГц | -18 в диапазоне частот от 2 до 4 ГГц включ. -11 в диапазоне частот св. 4 до 40 ГГц включ. -8 в диапазоне частот св. 40 до 50 ГГц |
| Уровень обратных потерь входа, дБ, не более | -5 в диапазоне частот от 10 до 100 МГц включ. -13,5 в диапазоне частот св. 100 МГц до 2 ГГц включ. -11,5 в диапазоне частот св. 2 до 3 ГГц включ. | -15 в диапазоне частот от 100 МГц до 4 ГГц включ. -8 в диапазоне частот св. 4 до 26,5 ГГц | -8 в диапазоне частот от 2 до 40 ГГц включ. -6 в диапазоне частот св. 40 до 44 ГГц включ. -5 в диапазоне частот св. 44 до 50 ГГц |
| Характеристика | U7227A | U7227C | U7227F |
| Уровень обратных потерь входа, дБ, не более | -10 в диапазоне частот св. 3 до 4 ГГц включ. |
Таблица 2 - Технические характеристики
| Мощность, потребляемая от источника постоянного тока, Вт, не более | 2,3 |
| Габаритные размеры (длина х ширина х высота), мм, не более: U7227A, Ш227С | 134,3x60x35,5 |
| U7227F | 127,2x60x35,5 |
| Масса, кг, не более | 0,38 кг |
| Рабочие условия применения: - температура окружающего воздуха, °С | от 0 до 55 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 95 |
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность усилителей приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Усилитель СВЧ U7227A или U7227C, или U7227F | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу 651-17-002 МП «Инструкция. Усилители СВЧ U7227A, U7227C, U7227F. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 февраля 2017 г. Основные средства поверки:
- генератор сигналов Е8257Б, рег. № 53941-13;
- анализатор спектра Е4448А, рег. № 56128-14;
- анализатор цепей векторный N5225A, рег. № 53568-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
