| Номер в госреестре | 67691-17 |
| Наименование СИ | Установка трубопоршневая |
| Обозначение типа СИ | ТПУ Сапфир НГИ-500 |
| Изготовитель | ООО "НПП "Нефтегазинжиниринг", г.Уфа |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая ТПУ «Сапфир НГИ-500» предназначена для измерений, хранения и передачи единиц объема и объемного расхода протекающей жидкости.
Принцип действия установки трубопоршневой ТПУ «Сапфир НГИ-500» заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установки трубопоршневой ТПУ «Сапфир НГИ-500». Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счетчик, расходомер) или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленный преобразователем расхода, за время прохождения шаровым поршнем калиброванного участка, объем сравнивается с объемом калиброванного участка установки трубопоршневой ТПУ «Сапфир НГИ-500».
Установка трубопоршневая ТПУ «Сапфир НГИ-500» является однонаправленной.
Установка трубопоршневая ТПУ «Сапфир НГИ-500» имеет стационарное исполнение.
Установка трубопоршневая ТПУ «Сапфир НГИ-500» состоит из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня, двухходового переключающего крана-манипулятора. Для измерения температуры применяются преобразователи температуры или термометры с диапазоном измерений от 0 до плюс 100 оС с пределами допускаемой абсолютной погрешности при измерении температуры не более ±0,2 оС. Для измерения давления применяются преобразователи давлений или манометры с диапазоном измерений до 10 МПа с пределами допускаемой приведенной погрешности при измерении давления не более ±0,6%.

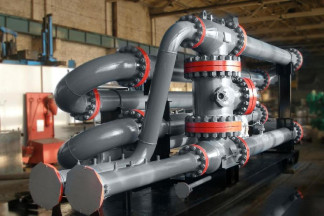

Общий вид установки трубопоршневой ТПУ «Сапфир НГИ-500» приведен на рисунке 1.
Пломбировка установки трубопоршневой ТПУ «Сапфир НГИ-500» осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка. Схемы пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки приведены на рисунках 2 и 3.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений калиброванного участка установки трубопоршневой ТПУ «Сапфир НГИ-500»
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Максимальный объемный расход жидкости, м3/ч | 500 |
| Минимальный объемный расход жидкости, м3/ч | 40 |
| Вместимость калиброванного участка, м3 | от 1,8 до 2,6 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Исполнение | стационарное |
| Диаметр калиброванного участка, мм | 301 |
| Измеряемая среда | нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Температура измеряемой среды, оС | от +2 до +90 |
| Плотность измеряемой среды, кг/м3 | от 600 до 1200 |
| Вязкость кинематическая измеряемой среды, м /с | от 0,5510-6 до 15010-6 |
| Наличие свободного воздуха в измеряемой среде | не допускается |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +60 от 30 до 90 от 84 до 107 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 7000 2250 2700 |
| Масса, кг, не более | 5400 |
| Параметры питания: напряжение переменного тока с частотой 50±1Гц, В | (220/380)±10% |
| Потребляемая мощность, Вт, не более | 500 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на поверхности установки трубопоршневой ТПУ «Сапфир НГИ-500», фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая ТПУ «Сапфир НГИ-500» | Заводской № 13 | 1 шт. |
| Методика поверки | МП 0575-1-2017 | 1 экз. |
| Руководство по эксплуатации | ТПУ 07.00.00.000 РЭ | 1 экз. |
| Паспорт | НГИ 07.00.00.00.000 ПС | 1 экз. |
| Комплект ЗИП (в соответствии с заказом) | - | 1 комп. |
осуществляется по документу МП 0575-1-2017 «Инструкция. ГСИ. Установка трубопоршневая ТПУ «Сапфир НГИ-500». Методика поверки», утвержденному ФГУП «ВНИИР» 03 февраля 2017 г.
Основные средства поверки:
- вторичный эталон единицы объемного расхода и объема жидкости в соответствии с ГОСТ 8.142-2013 или ГОСТ 8.374-2013;
- установка трубопоршневая 1-го разряда в соответствии с ГОСТ 8.510-2002 или ГОСТ 8.142-2013, или ГОСТ 8.374-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки трубопоршневой ТПУ «Сапфир НГИ-500», а также на пломбы, установленные в соответствии с рисунком 2 и 3.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
Техническая документация ООО «НПП «Нефтегазинжиниринг»
