Осциллографы цифровые Fluke 190, 67694-17

Назначение

Осциллографы цифровые Fluke 190 (далее - осциллографы, приборы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов, напряжения постоянного и переменного тока, сопротивления постоянного тока.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Осциллографы позволяют проводить математическую обработку сигналов, тестирование по шаблону, быстрое преобразование Фурье. Для связи с внешними устройствами имеется интерфейс USB (мини).

Осциллографы выпускаются в следующих модификациях: Fluke 190-062, Fluke 190-102, Fluke 190-104, Fluke 190-202, Fluke 190-204, Fluke 190-504, отличающихся числом входных аналоговых каналов, частотой дискретизации и полосой пропускания.

Приборы могут функционировать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ. Управление режимами измерения производится встроенным микропроцессором.

Для хранения информации осциллографы имеют встроенную память и съемную карту памяти емкостью до 2 Гб, подключаемую к порту интерфейса USB. Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.

В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.

В режиме МУЛЬТИМЕТР приборы позволяют измерять напряжение постоянного и переменного тока, электрическое сопротивление, тестировать диоды, проверять целостность цепи.

С помощью опциональных токовых пробников (клещей) или шунтов, осциллографы позволяют измерять силу постоянного и переменного тока в электрических цепях. Для измерений температуры используются опциональные внешние датчики в виде термопар.

В режиме РЕГИСТРАТОР, приборы позволяют осуществлять накопление данных с заданными интервалами и вести запись событий. Приборы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов и автоматическое протоколирование фактов и времени неисправности.

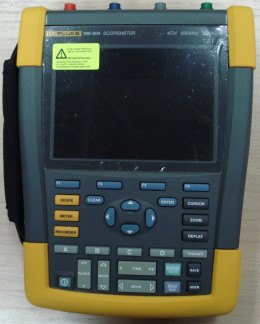

Общий вид осциллографов представлен на рисунках 1 - 3. Обозначение места нанесения знака поверки представлено на рисунке 2.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов специальной формы, блок питания, клавиатура, ЖКИ.

Конструктивно осциллографы выполнены в малогабаритных моноблочных переносных пластиковых корпусах. Корпус усилен прорезиненными вставками.

На передней панели размещены ЖК-дисплей и кнопки управления. На задней панели размещены крышка батарейного отсека, настольная подставка. На верхней торцевой панели размещены разъемы измерительных каналов. На левой торцевой панели имеется ручка для переноски и размещены разъемы интерфейса USB и выход калибратора пробника. На правой торцевой панели размещены гнездо для замка Кенсингтон и разъем для подключения внешнего адаптера питания.

Питание осциллографов - от сменной аккумуляторной батареи или от сети переменного тока. Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения питания при бездействии.

Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

INPUT D

INPUT А

INPUT В

INPUT С

С

I

(iSn

ALL INPUTS I «П 600V CAT IV X MOV

1000V с дт ш-

Программное обеспечение

Рисунок 3 - Общий вид осциллографов Fluke 190. Вид с торца

Осциллографы работают под управлением встроенного программного обеспечения (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики осциллографов в режиме мультиметра (для

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г.

Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к осциллографам цифровым Fluke 190

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
