| Номер в госреестре | 67695-17 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | SIMATIC PCS7 МПСА ПТ |
| Изготовитель | ЗАО "СКАД тех", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы программно-технические SIMATIC PCS7 МПСА ПТ (далее - ПТК МПСА ПТ) предназначены для измерений силы постоянного тока, температуры совместно с первичными термопреобразователями сопротивления, а также для преобразования унифицированных аналоговых сигналов постоянного электрического тока и сопротивления в цифровой сигнал, сбора, обработки и регистрации измерительной информации и выдачи управляющих воздействий в аналоговой и дискретной форме.
Принцип действия ПТК МПСА ПТ основан на аналогово-цифровом преобразовании входных аналоговых сигналов от первичных преобразователей с последующей передачей данных на автоматическое рабочее место (АРМ) оператора для отображения и регистрации. ПТК МПСА ПТ применяются в качестве приемно-контрольной и управляющей электронной части автоматизированных систем управления пожаротушением и пожарной сигнализации (АСУ ПТ) различных объектов, в том числе добычи, транспортирования, хранения, переработки нефти и нефтепродуктов.
ПТК МПСА ПТ обеспечивают выполнение следующих функций:
- прием и обработку информации от датчиков АСУ ПТ (пожарных извещателей различных типов, световых и звуковых оповещателей) о пожарной обстановке, а также от датчиков и сигнализаторов давления, уровня и температуры;
- прием и обработку информации о техническом состоянии оборудования АСУ ПТ и внешних соединительных линий комплекса;
- передачу информации о пожаре и техническом состоянии оборудования на верхний уровень и в другие системы;
- управление установкой пожаротушения, средствами оповещения и другими исполнительными устройствами системы;
- прием и исполнение команд оператора
- документирование и архивирование факта возникновения и ликвидации пожара.
В состав ПТК МПСА ПТ входят следующие основные блоки:
- контроллеры программируемые Simatic S7-400 (регистрационный номер в Федеральном информационном фонде 66697-17);
- устройства распределенного ввода-вывода Simatic ЕТ200 (регистрационный номер в Федеральном информационном фонде 66213-16);
- контроллеры программируемые Simatic S7-300 (регистрационный номер в Федеральном информационном фонде 15772-11);
- преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (регистрационный номер в Федеральном информационном фонде 22153-14) (по заказу);
- преобразователи измерительные серий IM, IMS, MK (регистрационный номер в Федеральном информационном фонде 49765-12) (по заказу);
- преобразователи измерительные MCR-FL (регистрационный номер в Федеральном информационном фонде 56372-14) (по заказу);
- преобразователи измерительные MINI (регистрационный номер в Федеральном информационном фонде 55662-13) (по заказу);
- преобразователи измерительные MACX (регистрационный номер в Федеральном информационном фонде 55661-13) (по заказу);
- преобразователи сигналов измерительные MACX MCR(-EX)-SL (регистрационный номер в Федеральном информационном фонде 54711-13) (по заказу);
- блок ручного управления пожаротушением;
- источники бесперебойного питания (по заказу);
- устройства коммутации и защиты;
- устройства индикации (в качестве терминала и панелей индикации в АСУ Г1Т могут применяться встраиваемые дисплеи и терминалы фирмы Siemens);
- программное обеспечение;
- АРМ оператора на базе персонального компьютера.
Конструктивно ПТК МПСА ПТ выполнены в виде нескольких герметизированных пыле- и влагозащищенных шкафов со степенью защиты не ниже IP43 (для шкафов, устанавливаемых вне помещений) или IP21 (в помещениях), а также персонального компьютера АРМ оператора с установленным программным обеспечением. При эксплуатации в условиях низкой температуры При эксплуатации в условиях низкой температуры шкафы дополнительно оснащаются системой подогрева.

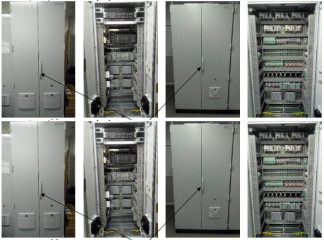

Внешний вид шкафа ПТК МПСА ПТ представлен на рисунке 1.
Программное обеспечение «Комплексы программно-технические SIMATIC PCS7 МПСА ПТ» (далее - ПО «SIMATIC PCS7 МПСА ПТ») разделено на 2 группы - ВПО контроллеров SIMATIC PCS7 МПСА ПТ и внешнее, устанавливаемое на персональный компьютер - ПО «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» или ПО «STEP 7 Professional».
Выбор внешнего ПО зависит от конкретного исполнения.
ВПО контроллера SIMATIC PCS7 МПСА ПТ устанавливаются в энергонезависимою память контроллеров в производственном цикле. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки комплекса.
Программное обеспечение «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» и ПО «STEP 7 Professional» позволяет выполнять:
- настройку модулей и центрального процессора;
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров;
- обслуживать контроллер в процессе эксплуатации.
Идентификационные данные метрологически значимого ПО приведены в таблице 1. Таблица 1 - Идентификационные данные внешнего программного обеспечения
ПО «SIMATIC PCS7 МПСА ПТ»
| Идентификационные данные (признаки) | Значение | ||
| Наименование программного обеспечения | ПО «Firmware (SIMATIC Automation Tool)» | ПО «STEP 7 » | ПО «STEP 7 Professional » |
| Идентификационное наименование ПО | Firmware (SIMATIC Automation Tool) | STEP 7 | STEP 7 Professional |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V2 | не ниже V5.5 | не ниже V11 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | номер версии | ||
| Алгоритм вычисления цифрового идентификатора программного обеспечения | не используется | ||
ПО «SIMATIC PCS7 МПСА ПТ», предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование измерительного канала | Диапазон преобразования входного сигнала ПТК | Пределы допускаемой абсолютной погрешности преобразования, (А)*/ пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования,^)* |
| 1 | 2 | 3 |
| Перепад давления нефти, избыточное давление сред вспомогательных систем | от 0 до 20 мА от 4 до 20 мА | Y = ±0,3 % (±0,32 %) |
| Уровень жидкости во вспомогательных емкостях | от 0 до 20 мА от 4 до 20 мА | Y = ±0,1 % (±0,14 %) |
| 1 | 2 | 3 |
| Температура нефти в трубопроводах, в т.ч. канал с HART-протоколом для настройки датчика | от 0 до 20 мА от 4 до 20 мА | Y = ±0,3 % (±0,32 %) |
| от 60,26 до 212,05 Ом (от -100 до +300 °С для термопреобразователей сопротивления Pt 100) | А = ±0,4 °С (±0,5 °С) | |
| Температура других сред, в т.ч. канал с HART-протоколом для настройки датчика | от 0 до 20 мА от 4 до 20 мА | Y = ±0,3 % (±0,32 %) |
| от 60,26 до 212,05 Ом (от -100 до +300 °С для термопреобразователей сопротивления Pt 100) | А= ±1,2 °С (±1,3 °С) | |
| Канал цифро-аналогового преобразования | от 0 до 20 мА от 4 до 20 мА | Y = ±0,5 % (±0,51 %) |
| *Примечание - В скобках даны пределы допускаемой погрешности при использовании барьера искрозащиты или гальванической развязки | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды (при использовании дополнительного обогрева шкафа), °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от +5 до +40 от -40 до +40 от 40 до 90 от 84 до 107 |
| Габаритные размеры (ШхВхГ), мм | 2000x1000x600 |
| Масса, кг, не более | 360 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока. Гц | 2 2 0± 2 2 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Срок службы, лет, не менее | 20 |
наносится на панели ПТК МПСА ПТ методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический SIMATIC PCS7 МПСА ПТ | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | 4371-003-17717434-2014 РЭ | 1 экз. |
| Паспорт | СТВМ70.421417.029.300 ПС | 1 экз. |
осуществляется по МИ 2539-99 «Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор многофункциональный AOIP CALYS 150R (регистрационный номер в Федеральном информационном фонде 48000-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4371-003-17717434-2014. Комплексы программно-технические SIMATIC PCS7 МПСА ПТ. Технические условия
