| Номер в госреестре | 67705-17 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТХА.ГПКШ.055 |
| Изготовитель | ООО НПП "Термокон", г.Королев |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТХА.ГПКШ.055 (далее по тексту - ПТ) предназначены для измерений температуры при воздействии газообразных сред.
Принцип действия ПТ основан на термоэлектрическом эффекте - генерировании электродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов и сплавов, образующих часть одной и той же цепи.
ПТ состоят из чувствительного элемента, муфты, двух корпусов, кабеля, прижима, втулки, вилка РС7ТВ с кожухом и крышкой и двух защитных кожухов. Чувствительным элементом (ЧЭ) является термопара с термоэлектродами хромель и алюмель диаметром 0,16 мм, выполненная на основе термопарного кабеля КТМС диаметром по оболочке 0,7 мм. Рабочий спай термопары заварен вместе с металлической оболочкой кабеля КТМС.
В полости корпуса размещен узел герметизации термопары. Место сварки термопары ЧЭ с проводами кабеля помещено в муфту и залито клеем К-800. Данная конструкция закреплена в корпусе с помощью конуса, шайбы и прижима. С другой стороны кабель термопары проходит через второй корпус к разъему и распаивается на контакты разъема. Положение кабеля фиксирует втулка. На посадочных поверхностях обоих корпусов выполнена резьба М20*1,5.
ПТ относятся к числу неремонтопригодных, невосстанавливаемых изделий.

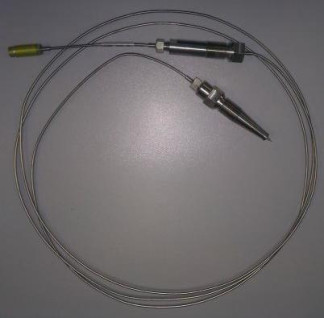

Фото общего вида ПТ представлено на рисунках 1 и 2.
Пломбирование преобразователей термоэлектрических осуществляется на границе соединения защитных кожухов с корпусом и разъёмом.
отсутствует.
Таблица 1- Метрологические и технические характеристики ПТ
| Характеристика | Значение |
| Диапазон измерений температуры, °С | от -40 до +900 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 | K |
| Класс допуска по ГОСТ Р 8.585-2001 | 2 |
| Пределы допускаемых отклонений ТЭДС от НСХ преобразования в температурном эквиваленте, по ГОСТ Р 8.585-2001, °С От -40 до +333 включ. Св. +333 до +900 | ±2,5 ±0,0075 • |t| где t - значение измеряемой температуры, °С |
| Показатель тепловой инерции, с, не более | 0,2 |
| Электрическое сопротивление измерительной цепи, Ом, не более | 30 |
| Время одного воздействия, с, не более | 5 |
| Время воздействия максимальной температуры, с, не более | 1 |
| Срок службы, с, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при температуре +30 °С, % | от -50 до +60 от 95 до 98 |
| Габаритные размеры (длинахдиаметр), мм, не более | 3550x24 |
| Масса, г, не более | 700 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 2 - Комплектность ПТ
| Наименование | Количество |
| Преобразователь термоэлектрический ТХА.ГПКШ.055, с защитными кожухами | 1 шт. |
| Руководство по эксплуатации ГПКШ 400521.007 РЭ | 1 экз. * |
| Паспорт ГПКШ 405221.055 ПС | 1 экз. |
| Габаритный чертеж ГПКШ.405221.055 ГЧ | 1 экз. * |
| Схема электрическая принципиальная ГПКШ.405221.055 Э3 | 1 экз. * |
| Методика поверки | 1 экз. * |
Примечание - * - поставляются в 1 экз. потребителю с первой партией, далее - по требованию потребителя.
осуществляется по документу МП 67705-17 «Преобразователи термоэлектрические ТХА.ГПКШ.055. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2017 года.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры не более ±0,01 °С, регистрационный номер в федеральном информационном фонде 33744-07;
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2, регистрационный номер в федеральном информационном фонде 65421-16;
- мультиметр 3458А, регистрационный номер в федеральном информационном фонде 25900-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов Технические условия ГПКШ.400521.007 ТУ «Преобразователи термоэлектрические ТХА.ГПКШ.055»
