| Номер в госреестре | 67706-17 |
| Наименование СИ | Датчики температуры поверхности |
| Обозначение типа СИ | ТХА.ГПКШ.053 |
| Изготовитель | ООО НПП "Термокон", г.Королев |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры поверхности ТХА.ГПКШ.053 (далее по тексту - датчики) предназначены для измерений температуры поверхности стенки изделия при воздействии газообразных, жидких и сыпучих сред.
Принцип действия датчиков основан на термоэлектрическом эффекте - генерировании электродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов и сплавов, образующих часть одной и той же цепи.
Датчики состоят из большого и малого корпусов, соединенных между собой трубкой с помощью ниппельных соединений, блока термометра, состоящего из мерного тела и термопары, измерительный спай которой зачеканен на измерительной поверхности мерного тела, и разъема (вилки), соединенного с малым корпусом мягким кабелем в нержавеющей плетенке.
Мерное тело вклеено в полость большого корпуса, а термопара проходит через соединительные трубки к разъему и распаяна на контакты разъема (вилки).
В полости малого корпуса размещен узел герметизации термоэлектрического преобразователя. На посадочных поверхностях корпусов выполнены канавки, в которых размещены уплотнительные резиновые кольца. На фланцах корпусов выполнены по четыре отверстия диаметром 9 мм - для крепления к изделию, и по четыре резьбовых отверстия М8 -для демонтажа.
Поставка датчиков производится с защитными кожухами, предохраняющими чувствительный элемент и посадочные места.
Датчики имеют исполнения ТХА.ГПКШ.053 и ТХА.ГПКШ.053-001, которые отличаются длинной соединительной трубки и массой.
Датчики относятся к числу неремонтопригодных, невосстанавливаемых изделий.

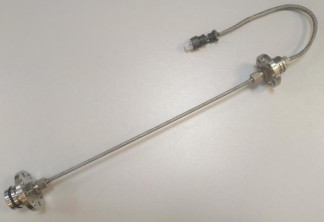

Фото общего вида датчиков представлено на рисунках 1 и 2.
Пломбирование датчика температуры осуществляется на границе соединения защитных колпачков с большим корпусом и разъёмом.
отсутствует.
Таблица 1- Метрологические и технические характеристики датчиков
| Характеристика | Значение |
| Диапазон измерений температуры, °С | от -50 до +1000 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 | K |
| Класс допуска по ГОСТ Р 8.585-2001 | 2 |
| Пределы допускаемого отклонения допускаемых отклонений ТЭДС от НСХ преобразования в температурном эквиваленте, по ГОСТ Р 8.585-2001, °С От -40 до +333 включ. Св. +333 до +1000 | ±2,5 ±0,0075 -|^| где t - значение измеряемой температуры, °С |
| Показатель тепловой инерции, с, не более | 5 |
| Электрическое сопротивление измерительной цепи, Ом, не более | 35 |
| Время одного воздействия*, с, не более | 5 |
| Время воздействия при максимальной температуре**, с, не более | 2 |
| Срок службы, с, не менее | 9 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при температуре +30 °С, % | от -50 до +45 от 95 до 98 |
| Г руппа устойчивости к механическим воздействиям по ГОСТ Р 529312008 | N4 |
| Габаритные размеры (длинахдиаметр), мм, не более для ТХА.ГПКШ.053 для ТХА.ГПКШ.053-01 | 900x70 1300x70 |
| Масса, г, не более для ТХА.ГПКШ.053 для ТХА.ГПКШ.053-01 | 850 900 |
| Примечания * - при температуре среды до +800 °С ** - верхний предел измерения температуры среды +1000 °С - только при кратковременном воздействии, не более 2 с | |
наносится на титульный лист паспорта печатным способом.
Таблица 2 - Комплектность датчиков температуры поверхности
| Наименование | Количество |
| Датчик температуры поверхности ТХА.ГПКШ.053 (ТХА.ГПКШ.053-001), с защитными кожухами | 1 шт. |
| Руководство по эксплуатации ГПКШ 400521.003 РЭ | 1 экз. * |
| Паспорт ГПКШ 405221.053 ПС | 1 экз. |
| Габаритный чертеж ГПКШ.405221.053 ГЧ | 1 экз. * |
| Схема электрическая принципиальная ГПКШ.405221.053 Э3 | 1 экз. * |
| Методика поверки | 1 экз. * |
Примечание - * - поставляются в 1 экз. потребителю с первой партией, далее - по требованию потребителя
осуществляется по документу МП 67706-17 «Датчики температуры поверхности ТХА.ГПКШ.053. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2017 г.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры не более ±0,01 °С;
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2, регистрационный номер в федеральном информационном фонде 65421-16;
- мультиметр 3458А, регистрационный номер в федеральном информационном фонде 25900-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия ГПКШ.400521.003 ТУ «Преобразователи термоэлектрические ТХА.ГПКШ.054, ТХА.ГПКШ.054-01, датчики температуры поверхности ТХА.ГПКШ.053»
