| Номер в госреестре | 67713-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50, РГС-60 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической стенки и двух днищ. Форма днищ:
- плоские (РГС-25 АЗС № 4 (№ 2а, 3, 4а), РГС-25 КАЗС (№ 5));
- конические (РГС-25 АЗС № 3 (№ 1, 2, 4), РГС-25 КАЗС (№ 4б), РГС-50, РГС-60). Цилиндрическая стенка резервуаров включает в себя:
- три пояса рулонной сборки (РГС-25);
- пять поясов рулонной сборки (РГС-50 АЗС-14 (№ 1б, 2б, 3а, 4б));
- шесть поясов рулонной сборки (РГС-50 АЗС № 5, РГС-50 АЗС №12 (№ 2а, 3, 4а), РГС-50 АЗС-14, РГС-50 АЗС-51);
- семь поясов рулонной сборки (РГС-50 АЗС №12 (№ 1а), РГС-60).
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60 расположены в филиалах «Якутская нефтебаза» АО «Саханефтегазсбыт».

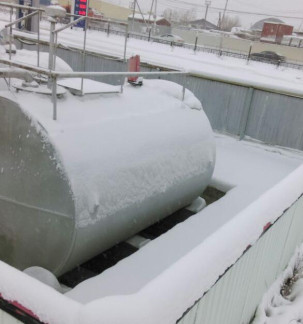

Общий вид резервуаров стальных горизонтальных цилиндрическихРГС-25, РГС-50, РГС-60 представлен на рисунках: 1, 2, 3.
Таблица 1
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-25 | |
| 1 2 4 5 -^5 1 | АЗС №3, Республика Саха (Якутия), Вилюйский тракт 3 км, 4/4 |
| 2а, 3, 4а | АЗС №4, Республика Саха (Якутия), г. Якутск, Чернышевского 17а |
| 4б, 5 | КАЗС, Республика Саха (Якутия), Усть-Алданский р-н, п. Кептени |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 10, 11, 12, 13, 14 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 1 2 4 5 -^5 1 | АЗС №5, Республика Саха (Якутия), Намский р-н, с Намцы |
| 1а, 2а, 3, 4а | АЗС №12, Республика Саха (Якутия), Горный район, п. Бердиге-стях |
| 1б, 2б, 3 а, 4б | АЗС №14, Республика Саха (Якутия), Кангаласский район, п. Нижний Бестях |
| 1в | АЗС №51, Республика Саха (Якутия), г. Якутск, ул. 50 лет Советской Армии, 49 Б |
| Номер резервуара | Место расположения |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-60 | |
| 1, 2, 3, 4, 5, 6а, 6, 7а, 7, 8, 8а, 9, 15 | Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12 |
| 1а, 2а, 3 а, 4а | АЗС №2, Республика Саха (Якутия), г. Якутск, ул. Труда 4а |
| 3б | АЗС №5, Республика Саха (Якутия), Намский р-н, с Намцы |
| 2б, 3в, 4б | АЗС №51, Республика Саха (Якутия), г. Якутск, ул. 50 лет Советской Армии, 49 Б |
| 1б, 2в, 3г, 4в, 5а, 6б, 7б, 8б, 9а, 10, 11, 12, 13, 14, 15а, 16, 28, 29 | Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-60 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-50 | РГС-60 | |
| Номинальная вместимость, м3 | 25 | 50 | 60 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-50 | РГС-60 | |
| Средний срок службы, лет, не менее | 30 | ||
| Условия эксплуатации: | |||
| Температура окружающего воздуха, °С | - 40 до + 40 | ||
| Атмосферное давление, кПа | от 84 до 106,7 | ||
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной горизонтальный цилиндрический. | 8 | РГС-25 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | 8 | РГС-25 |
| Г радуировочная таблица | 8 | |
| Резервуар стальной горизонтальный цилиндрический. | 17 | РГС-50 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | 17 | РГС-50 |
| Г радуировочная таблица | 17 | |
| Резервуар стальной горизонтальный цилиндрический. | 39 | РГС-60 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | 39 | РГС-60 |
| Г радуировочная таблица | 39 |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 100 м;
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 30 м;
- государственный рабочий эталон единицы толщины 2 разряда в диапазоне значений от 0,8 до 20 мм;
- государственный рабочий эталон единицы длины 4 разряда в диапазоне значений от 1,6 до 10 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
