Установки поверочные ENBRA M, 67725-17

Назначение

Установки поверочные ENBRA M предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание

Принцип действия установок поверочных ENBRA M основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых с помощью насосных агрегатов, и измерении расхода и количества протекающей жидкости средствами измерений, входящими в состав установок.

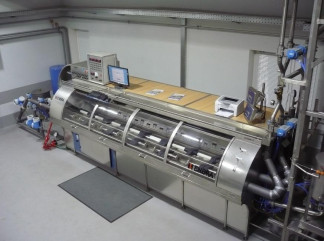

Установки поверочные ENBRA M состоят из средств измерений массового и/или объемного расходов, массы и/или объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара с системой подогрева и поддержания заданной температуры, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации.

В качестве средств измерений массового и объемного расходов, массы и объема протекающей жидкости в составе установок поверочных ENBRA M могут применяться: весоизмерительные устройства на базе весов электронных платформенных «METTLER -TOLEDO», расходомеры фирмы «Siemens», «Endress+Hauser», фирмы «KROHNE».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительную линию и расходомеры установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Установки поверочные ENBRA M выпускаются в нескольких модификациях, отличающихся диапазоном воспроизводимых расходов, классом точности, составом средств измерений, количеством измерительных линий.

Установки поверочные ENBRA M маркируются следующим образом:

1    - наименование и тип;

2    - А - класс точности установки А, в состав установки входят весоизмерительные устройства и расходомеры электромагнитные;

В - класс точности установки B, в состав установки входят весоизмерительные устройства и расходомеры электромагнитные;

С - класс точности установки С, в состав установки входят только расходомеры электромагнитные;

3    - Т - температура измеряемой среды от +10 оС до +90 оС;

S - температура измеряемой среды от +10 оС до +30 оС;

4    - наименьший номинальный диаметр поверяемых средств измерений (линия А);

5    - наибольший номинальный диаметр поверяемых средств измерений (линия А);

6    - количество измерительных линий, указывается только при наличии 2 линий А1 и А2;

7    - наибольший воспроизводимый расход линии А (А1 и А2), т/ч (м /ч);

8    - наименьший номинальный диаметр поверяемых средств измерений (линия Б);

9    - наибольший номинальный диаметр поверяемых средств измерений (линия Б);

10    - количество измерительных линий, указывается только при наличии 2 линий Б1 и Б2;

11    - наибольший воспроизводимый расход линии Б (Б1 и Б2), т/ч (м /ч).

Пломбирование установок поверочных ENBRA M осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров установки. Средства измерения условий окружающей и измеряемой сред пломбируются в соответствии с требованиями, изложенными в описание типа на конкретное средство измерения. Схема пломбировки от несанкционированного доступа фланцевых соединений расходомеров установки приведены на рисунке 2.

Программное обеспечение

автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные данные программного обеспечения

Программное обеспечение установок поверочных ENBRA M универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения

об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных ENBRA M.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 0564-1-2017 «Инструкция. ГСИ. Установки поверочные ENBRA M. Методика поверки», утвержденному ФГУП «ВНИИР» 13.02.2017 г.

Основные средства поверки:

-    государственный первичный эталона единиц массового и объемного расходов жидкости ГЭТ 63-2013 (для установок, класса точности А, В или С);

-    государственный первичный специальный эталон единицы объемного и массового расходов воды ГЭТ 119-2010 (для установок с весоизмерительными устройства класса А, В или С);

-    вторичный эталон по ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 (для установок, класса точности В или С);

-    рабочий эталон 1 разряда по ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 (для установок класса С);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости;

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды;

ТУ 4213-006-79702202-2016 Установки поверочные ENBRA M. Технические условия.
