| Номер в госреестре | 67726-17 |
| Наименование СИ | Измерители-регистраторы сварочных процессов |
| Обозначение типа СИ | ИРСП11 |
| Изготовитель | Акционерное общество «Лаборатория Электроники» (АО «Лаборатория Электроники»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы сварочных процессов ИРСП11 (далее по тексту - измерители, ИРСП11) предназначены для измерений напряжения постоянного тока дуги и силы постоянного тока при любых типах дуговой сварки.
Принцип действия измерителей основан на реализации закона Ома для замкнутой цепи.
Измерители обеспечивают отображение и запоминание измеренных значений напряжения и силы постоянного тока, хранение их в энергонезависимой памяти и передачу в компьютер для просмотра и дальнейшей обработки.
В процессе работы измерителей просмотр данных возможен двумя способами:
- на встроенном графическом дисплее (отображение значений напряжения и силы постоянного тока);
- через WEB интерфейс (отображение значений напряжения и силы постоянного тока и трансляция графиков напряжения и силы постоянного тока в реальном времени).
Измерители выпускаются в следующих модификациях:
- ИРСП11-Ш-500А - измеритель с выносным датчиком тока и напряжения (далее -датчиком) с шунтом на 500 А;
- ИРСП11-Д-500А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 500 А;
- ИРСП11-Д-1000А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 1000 А.
Для измерения силы постоянного тока силовой кабель, приложенный к свариваемому изделию, подключается к сварочным клеммам выносного датчика тока и напряжения для модификации ИРСП11-Ш-500А или пропускается через отверстие в датчике для модификаций ИРСП11-Д-500А и ИРСП11-Д-1000А. Разъем измерения напряжения постоянного тока служит для подачи напряжения с выхода сварочного источника. На цифровом индикаторе отображаются текущие значения силы тока сварки и напряжения на дуге или пункты меню. С помощью функциональных кнопок реализовано многоуровневое меню для управления измерителем.
Конструктивно измерители состоят из:
- основного блока;
- датчика (с шунтом для модификации ИРСП11-Ш-500А, с датчиком на эффекте Холла для модификаций ИРСП11-Д-500А и ИРСП11-Д-1000А);
- сетевого блока питания.

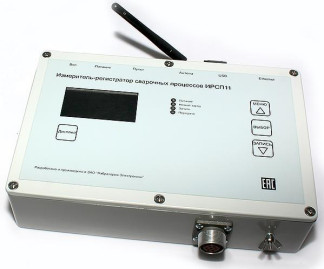

Внешний вид, места нанесения знака поверки и пломбирования измерителей представлены на рисунке 1.
•#
б) датчик для модификации ИРСП11-Д-500А
в) датчик для модификации ИРСП11-Д-1000А
в) датчик для модификации ИРСП11-Ш-500А Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования измерителей
Программное обеспечение (далее - ПО) состоит из внешнего и встроенного. Внешнее ПО (программа IRSP_Read) не является метрологически значимым и предназначено для настройки измерителей и для просмотра осциллограмм процесса сварки, записанных ИРСП11. Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик измерителей.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Характеристики встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИРСП11 |
| Номер версии (идентификационный номер ПО) | не ниже 3.27 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -100 до +100 |
| Дискретность измерений напряжения постоянного тока, В | 0,1 |
| Пределы допускаемой основной приведенной* погрешности измерений напряжения постоянного тока, % | ±1 |
| Диапазон измерений силы постоянного тока, А: - для модификаций ИРСП11-Ш-500А и ИРСП11-Д-500А - для модификации ИРСП11-Д-1000А | от -500 до +500 от -1000 до +1000 |
| Дискретность измерений силы постоянного тока, А | 1 |
| Пределы допускаемой основной приведенной* погрешности измерений силы постоянного тока, % | ±1 |
| Пределы допускаемой дополнительной приведенной* погрешности измерений напряжения и силы постоянного тока, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, % | ±0,2 |
| Параметры сети питания переменного тока: - напряжение, В - частота, Гц | от 187 до 242 50±2 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: - основной блок - датчик | 240x190x60 240x190x60 |
| Масса основного блока с датчиком, кг, не более | 3 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа (мм рт. ст.) | от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа | от -40 до +55 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание * - за нормирующее значение принято значение диапазона измерений. | |
наносится на наклейку на корпусе измерителей и на титульный лист паспорта типографским способом.
Комплектность измерителей представлена в таблице 3
Таблица 3 - Комплектность измерителей
| Наименование | Обозначение | Количество | Примечание |
| Измеритель-регистратор сварочных процессов ИРСП11 | - | 1 шт. | - |
| Выносной датчик тока и напряжения с шунтом на 500А | - | 1 шт. | Для модификации ИРСП11-Ш-500А |
| Выносной датчик тока и напряжения, основанным на эффекте Холла, на 500 А | - | 1 шт. | Для модификации ИРСП11-Д-500А |
| Выносной датчик тока и напряжения, основанным на эффекте Холла на 1000 А | - | 1 шт. | Для модификации ИРСП11-Д-1000А |
| Сетевой блок питания | - | 1 шт. | - |
| Кабель для подключения к ЭВМ | - | 1 шт. | - |
| Клеммы для подключения сварочного источника к измерителю-регистратору сварочных процессов ИРСП11 | - | 2 шт. | Для модификации ИРСП11-Ш-500А |
| Измерители-регистраторы сварочных процессов ИРСП11. Руководство по эксплуатации | МДТУ.344191.052 РЭ | 1 экз. | - |
| Измеритель-регистратор сварочных процессов ИРСП11. Паспорт | МДТУ.344191.052 ПС | 1 экз. | - |
| Наименование | Обозначение | Количество | Примечание |
| Измерители-регистраторы сварочных процессов ИРСП11. Методика поверки | - | 1 экз. | - |
| Комплект упаковки | - | 1 шт. | - |
осуществляется по документу МП 67726-17 «Измерители-регистраторы сварочных процессов ИРСП11. Методика поверки», утвержденному ООО «ИЦРМ» 28.02.2017 г.
Основные средства поверки приведены в таблице 4.
| Таблица 4 - Основные средства поверки | |
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Шунт измерительный стационарный взаимозаменяемый 75ШИС, 75ШИСВ, 75ШИСВ.4 | 29211-10 |
| Калибратор универсальный 9100 | 25985-09 |
| Мультиметр 3458A | 25900-03 |
| Источник питания постоянного тока программируемый мощностью 10/15 кВт Genesys™ | 46686-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 3441-007-79338707-2016 Измерители-регистраторы сварочных процессов ИРСП11. Технические условия
| Зарегистрировано поверок | 79 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
